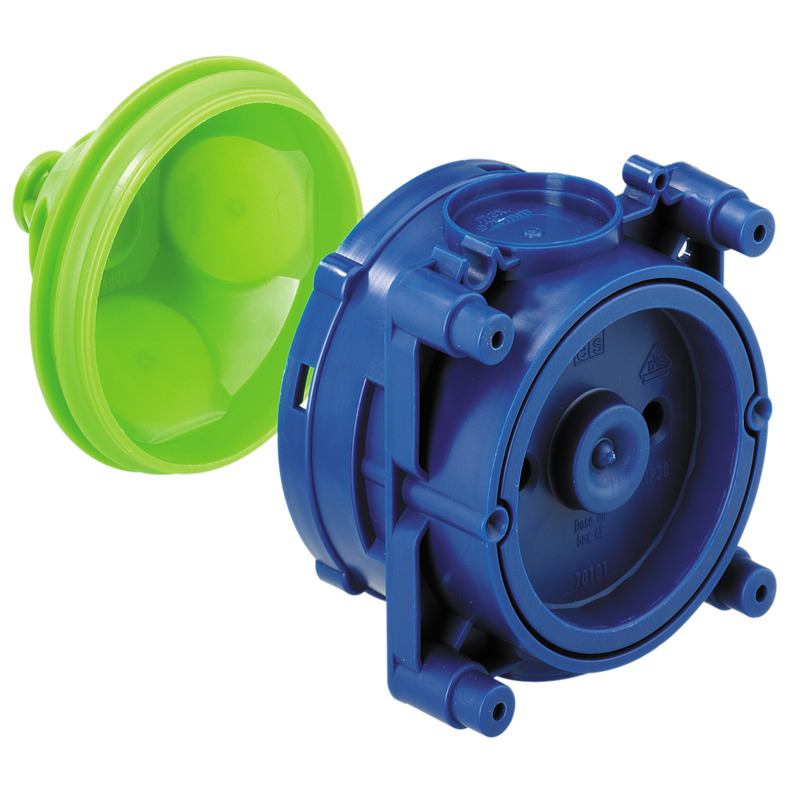

Kuppelboks

U 71 KUD

Produktnummer: 97104701 | Dimensjoner: 71 x 71 x 91 mm

Kuppelboks, kan også brukes som tetningsboks, 2 skruebosser med 60 mm skrueavstand, kan kombineres med vanlig 71 mm avstand, helisolert kabelovergang, egnet for alle typer forskaling og motstående forskaling, med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, halogenfri, Antall 45° innsettinger: 4

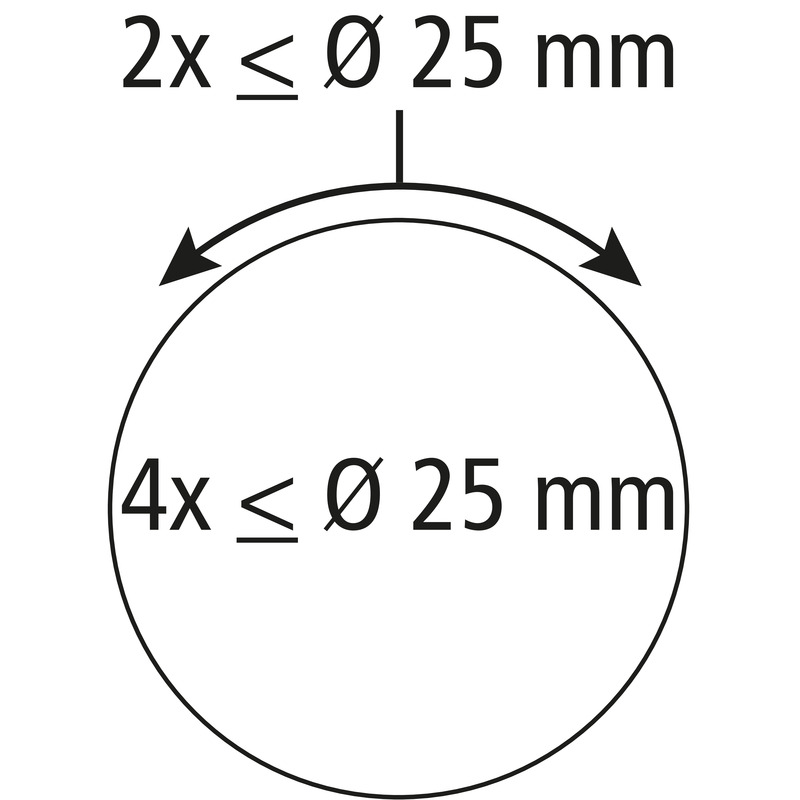

2-delt, Magnet eller spikerfeste, membran for perforering, Tetningsområde M16 - M25, support spar kompatibel

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	400 V
Beskyttelsesart	IP30
Egnet for	Betongkonstruksjon
UL Type Rating	ikke aktuelt

Farger

Farge overdel	annet

Dimensjoner

Bredde	71 mm
Lengde	71 mm
Høyde	91 mm
Vekt	0.04 kg

Materialegenskaper

halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	650 °C

mekaniske egenskaper

Monteringstype	Magnet eller spikerfeste

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	- %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C

Sales Information

EAN	4013902190034
Packing Unit Code	C62
ETIM Class	EC002601
Tolltariffnummer	39269097

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning	pdf (176 KB)
Dimensjonell tegning	dxf (616 KB)
Dimensjonell tegning	dwg (486 KB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (75 KB)
UKCA Erklæring EN	pdf (50 KB)
CE Erklæring DE/EN/FR	pdf (63 KB)

Tilbehør

Tilbehør IBT HFL

Dimensjoner : 50 x 50 x 9,5 mm
Produktnummer: 97925001

Holdeflens 50 mm Ø, plast

Festemiddel for plast-/stålforskaling

Overvåkningsliste

U 71 KUD

elektriske egenskaper

Farger

Dimensjoner

Materialegenskaper

mekaniske egenskaper

Betingelser i omgivelsene

Sales Information

Materiale

Last ned datablad

Dimensjonsblad

Sertifikat

Tilbehør

Holdeflens 50 mm Ø, plast

Heftemagnet, 50 mm Ø, ekstra sterk, Avtrekkskraft 300 +/- 20 N = 30 kp

med festeskruer

90 mm

Gjennomgangsåpning: M16-32, hull: 16,5-32,5 mm

for type HW 035 / HW 050 / HW 065, Skrueavstand 60 mm

for rillede rør M20

for rillede rør M25

for rillede rør M32

for rillede rør M40

(kun egnet for serie U 71)

uten stanseinnsats

med 18 mm stanseinnsats for rør M20

med 23 mm stanseinnsats for rør M25

med festeskruer

3,1 x 10 mm

3,1 x 18 mm

3,1 x 25 mm

med M5 gjengebøssing (bæreevne 10 kg) for festing av en takkrok,...

Ekspansjonsområde 9-25 mm Ø

(for U 71 apparatboks 97104502)

for avstand 71 mm

for avstand 80 og 85 mm

for avstand 90 mm

for avstand 105 mm

Ekspansjonsspiker, aluminium 40 mm, med plastplugg til montering av...

Aluminiumsspiker, 40 mm lang, riflet

Aluminiumsspiker, 40 mm lang, glatt

Sveiseskrue M6 x 10 mm, gunstig og sikker montering av boksen, på...

Høyde 25 mm for spikermontering

Høyde 25 mm for eksponert betong, min. synlighet av føttene

Høyde 21 mm for limmontering

Høyde 21 mm for magnetmontering, Magnethullet må senere pusses
