Apparatboks

U 71 K GRD

Produktnummer: 97174501 | Dimensjoner: 71 x 71 x 50 mm

Apparatboks, 2 skruebosser med 60 mm skrueavstand, kan kombineres med normal 71 mm avstand, helisolert kabelovergang, egnet for alle typer forskaling og motstående forskaling, med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfri

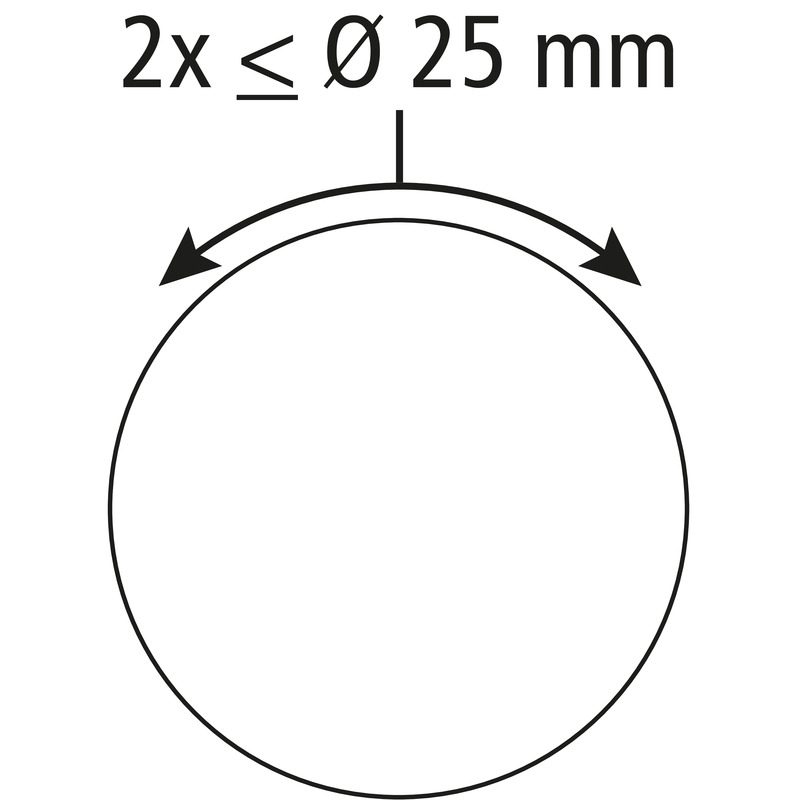

2-delt, Limfeste eller spikerfeste, membran for perforering, Tetningsområde M16 - M25, support spar kompatibel

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	400 V
Beskyttelsesart	IP30
Egnet for	Betongkonstruksjon
UL Type Rating	ikke aktuelt

Farger

Farge overdel	annet

Dimensjoner

Bredde	71 mm
Lengde	71 mm
Høyde	50 mm
Vekt	0.04 kg

Materialegenskaper

halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	650 °C

mekaniske egenskaper

Monteringstype	Limfeste eller spikerfeste

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	- %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C

Sales Information

EAN	4013902855773
Packing Unit Code	C62
ETIM Class	EC002601
Tolltariffnummer	39269097

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning	pdf (108 KB)
Dimensjonell tegning	dxf (2 MB)
Dimensjonell tegning	dwg (364 KB)
Dimensjonell tegning	jpg (915 KB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (75 KB)
CE Erklæring DE/EN/FR	pdf (63 KB)
VDE Sertifikat DE/EN	pdf (942 KB)
UKCA Erklæring EN	pdf (50 KB)

Tilbehør

Denne artikkelen er arkivert!

Tilbehør IBT KR

Produktnummer: 97924801

Klebende rund plate, skadefri montering, for felles bruk av rund plate...

Festemiddel for plast-/stålforskaling
