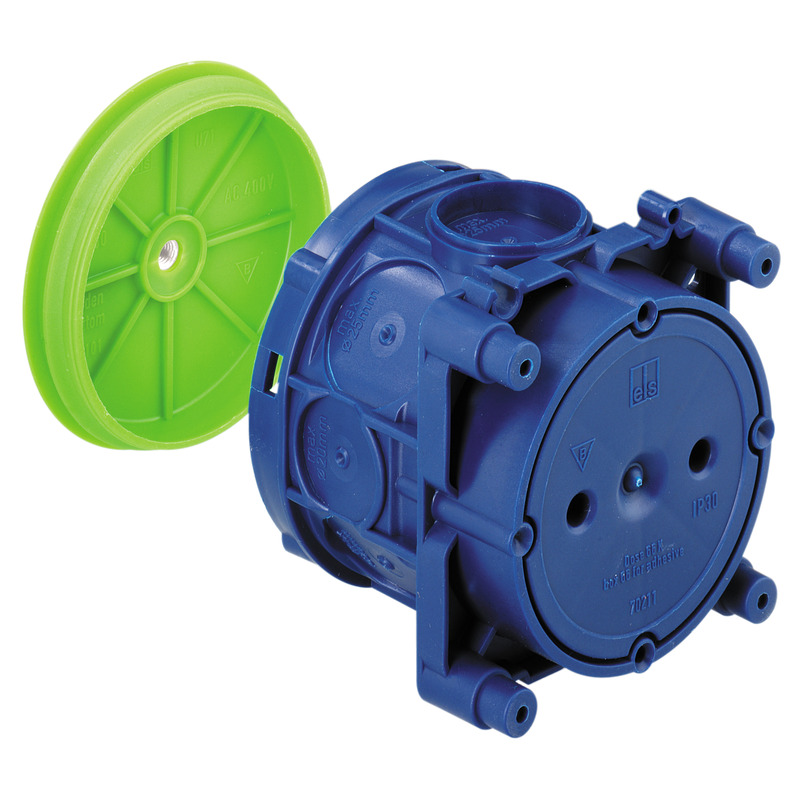

Deckenverbindungsdose U 71 K DVD-2 (97176601) Plaststøpt tak og vegg: Spelsberg

Takkoblingsboks

U 71 K DVD-2

Produktnummer: 97176601 | Dimensjoner: 71 x 71 x 79 mm

Takkoblingsboks, 4 skruekrosser med 60 mm skrueavstand, med M5 gjengebøssing (lastkapasitet 10 kg) for å ta takkrok, kan kombineres med normal 71 mm avstand, helisolert kabelovergang, egnet for alle typer forskaling og motstående forskaling, med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, halogenfri

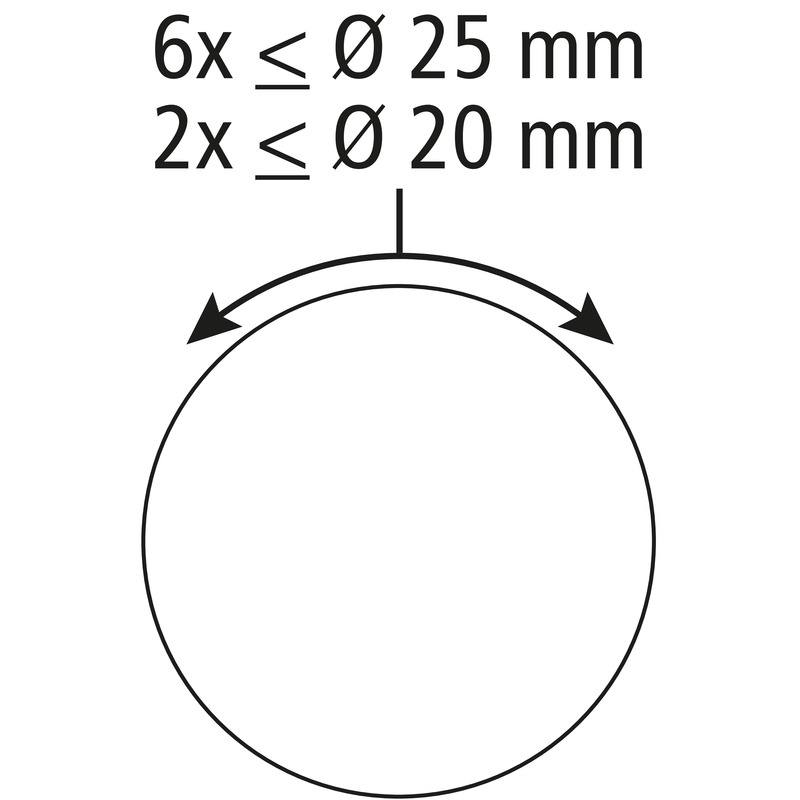

Limfeste eller spikerfeste, membran for perforering, Tetningsområde M16 - M25

elektriske egenskaper

Nom. isolasjonsspenning AC 400 V
Beskyttelsesart IP30
Egnet for Betongkonstruksjon
UL Type Rating ikke aktuelt

Farger

Farge overdel annet

Dimensjoner

Bredde 71 mm
Lengde 71 mm
Høyde 79 mm
Vekt 0.05 kg

Materialegenskaper

halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Limfeste eller spikerfeste

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C - %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C

Sales Information

EAN 4013902190157
Packing Unit Code C62
ETIM Class EC002601
Tolltariffnummer 39269097

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning pdf (168 KB)
Dimensjonell tegning dxf (4 MB)
Dimensjonell tegning dwg (672 KB)
Dimensjonell tegning jpg (2 MB)

Sertifikat

CE Erklæring DE/EN/FR pdf (47 KB)
UKCA Erklæring EN pdf (49 KB)
CE Erklæring DE/EN/PL pdf (226 KB)

Tilbehør

Denne artikkelen er arkivert!

Tilbehør IBT KR

  • Produktnummer: 97924801

Klebende rund plate, skadefri montering, for felles bruk av rund plate...



Festemiddel for plast-/stålforskaling



Skrulokk VD 75

  • Dimensjoner : 75 x 75 x 4,75 mm
  • Produktnummer: 97910001

med festeskruer



Skrulokk for koblingsbokser, flammebestandig, hvit



Takkrok DH 75-M5

  • Dimensjoner : 27,4 x 103 x 27,4 mm
  • Produktnummer: 97911701

75 mm



Takkrok i metall, isolert, med M5-gjenger for takbokser



Trinndrill LFR

  • Produktnummer: 19599501

Gjennomgangsåpning: M16-32, hull: 16,5-32,5 mm



Hullfres



Denne artikkelen er arkivert!

Rørkobling RVB 20

  • Produktnummer: 97022001

for rillede rør M20



Rørforbindelse (uten rør) med strekkavlastning, grå, for fleksible metriske elektroinstallasjonsrør



Rørkobling RVB 25

  • Produktnummer: 97022501

for rillede rør M25



Rørforbindelse (uten rør) med strekkavlastning, grå, for fleksible metriske elektroinstallasjonsrør



Denne artikkelen er arkivert!

Rørkobling RVB 32

  • Produktnummer: 97023201

for rillede rør M32



Rørforbindelse (uten rør) med strekkavlastning, grå, for fleksible metriske elektroinstallasjonsrør



Denne artikkelen er arkivert!

Rørkobling RVB 40

  • Produktnummer: 97024001

for rillede rør M40



Rørforbindelse (uten rør) med strekkavlastning, grå, for fleksible metriske elektroinstallasjonsrør



Denne artikkelen er arkivert!

Krympetang IBT LZA-OE

  • Dimensjoner : 235 x 35 x 63 mm
  • Produktnummer: 97810001

uten stanseinnsats



Krympetang, hullverktøy for oppretting av nøyaktige innføringer i betongbokser, hull alltid 1-3 mm...



Denne artikkelen er arkivert!

Krympetang IBT LZA-18

  • Produktnummer: 97811801

med 18 mm stanseinnsats for rør M20



Krympetang, hullverktøy for oppretting av nøyaktige innføringer i betongbokser, hull alltid 1-3 mm...



Denne artikkelen er arkivert!

Krympetang IBT LZA-23

  • Produktnummer: 97812301

med 23 mm stanseinnsats for rør M25



Krympetang, hullverktøy for oppretting av nøyaktige innføringer i betongbokser, hull alltid 1-3 mm...



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA 10

  • Dimensjoner : 29 x 29 x 21 mm
  • Produktnummer: 97891001



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA/14

  • Produktnummer: 97891401



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA/18

  • Produktnummer: 97891801



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA/23

  • Produktnummer: 97892301



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA 30

  • Produktnummer: 97893001



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Monteringsskrue ES-10

  • Dimensjoner : 5,5 x 13 x 5,5 mm
  • Produktnummer: 97910501

3,1 x 10 mm



Apparatskruer som reserver for montering av enheter i hulveggbokser



Denne artikkelen er arkivert!

Monteringsskrue ES-18

  • Dimensjoner : 5,5 x 21 x 5,5 mm
  • Produktnummer: 97910601

3,1 x 18 mm



Apparatskruer som reserver for montering av enheter i hulveggbokser



Denne artikkelen er arkivert!

Monteringsskrue ES-25

  • Dimensjoner : 5,5 x 28 x 5,5 mm
  • Produktnummer: 97910701

3,1 x 25 mm



Apparatskruer som reserver for montering av enheter i hulveggbokser



Denne artikkelen er arkivert!

Ekspansjonsdor WED

  • Dimensjoner : 28,5 x 131,15 x 28,5 mm
  • Produktnummer: 97915501

Ekspansjonsområde 9-25 mm Ø



Ekspansjonsdor, monteringshjelp ved rørinnføring



Denne artikkelen er arkivert!

Kork IBT ST

  • Produktnummer: 97920501



IBT-kork beskytter skruekuppelen mot inntrengning av betong



Tilbehør IBT NAS-AL

  • Dimensjoner : 8,4 x 30 x 8,4 mm
  • Produktnummer: 97924001

Ekspansjonsspiker, aluminium 40 mm, med plastplugg til montering av...



Festemiddel for stålforskaling



Tilbehør IBT NA-AL

  • Dimensjoner : 3,5 x 40 x 3,5 mm
  • Produktnummer: 97924201

Aluminiumsspiker, 40 mm lang, riflet



Festemiddel for tre-/plastforskaling, for konstruksjon med plasstøpt betong eller støpebetong på...



Tilbehør IBT NA-AL/gl

  • Dimensjoner : 3,1 x 45 x 3,1 mm
  • Produktnummer: 97924301

Aluminiumsspiker, 40 mm lang, glatt



Festemiddel for tre-/plastforskaling, for konstruksjon med plasstøpt betong eller støpebetong på...



Denne artikkelen er arkivert!

Tilbehør IBT ANSW

  • Produktnummer: 97926001

Sveiseskrue M6 x 10 mm, gunstig og sikker montering av boksen, på...



Festemiddel for stålforskaling



Denne artikkelen er arkivert!

Innleggspatron STH-ELP

  • Produktnummer: 97953601



Innleggspatron, 6 mm Ø, hvis toleranseutligning av støttebjelke er nødvendig, (i kombinasjon med...



Støttebjelke STH 70

  • Dimensjoner : 6 x 70 x 6 mm
  • Produktnummer: 97957001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 90

  • Dimensjoner : 6 x 90 x 6 mm
  • Produktnummer: 97959001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 100

  • Dimensjoner : 6 x 100 x 6 mm
  • Produktnummer: 97960001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 110

  • Dimensjoner : 6 x 110 x 6 mm
  • Produktnummer: 97961001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 130

  • Dimensjoner : 6 x 130 x 6 mm
  • Produktnummer: 97963001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 140

  • Dimensjoner : 6 x 140 x 6 mm
  • Produktnummer: 97964001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 150

  • Dimensjoner : 6 x 150 x 6 mm
  • Produktnummer: 97965001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 170

  • Dimensjoner : 6 x 170 x 6 mm
  • Produktnummer: 97967001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 190

  • Dimensjoner : 6 x 190 x 6 mm
  • Produktnummer: 97969001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 230

  • Dimensjoner : 6 x 230 x 6 mm
  • Produktnummer: 97973001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 240

  • Dimensjoner : 6 x 240 x 6 mm
  • Produktnummer: 97974001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 290

  • Dimensjoner : 6 x 290 x 6 mm
  • Produktnummer: 97979001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



CAD-data

CAD-data Last ned 3D-CAD-data

Din forespørsel

Din informasjon

Bedriftsdata

CAD-format

BIM-data

BIM-data Last ned 3D-BIM-data

Din forespørsel

Din informasjon

Bedriftsdata

BIM-format

Anbudstekster

Lignende produkter

Takkoblingsboks U 71 DVD-2

  • Dimensjoner : 71 x 71 x 79 mm
  • Produktnummer: 97106601

Magnet eller spikerfeste, membran for perforering, Tetningsområde M16...



Takkoblingsboks, 4 skruekrosser med 60 mm skrueavstand, med M5 gjengebøssing (lastkapasitet 10 kg)...

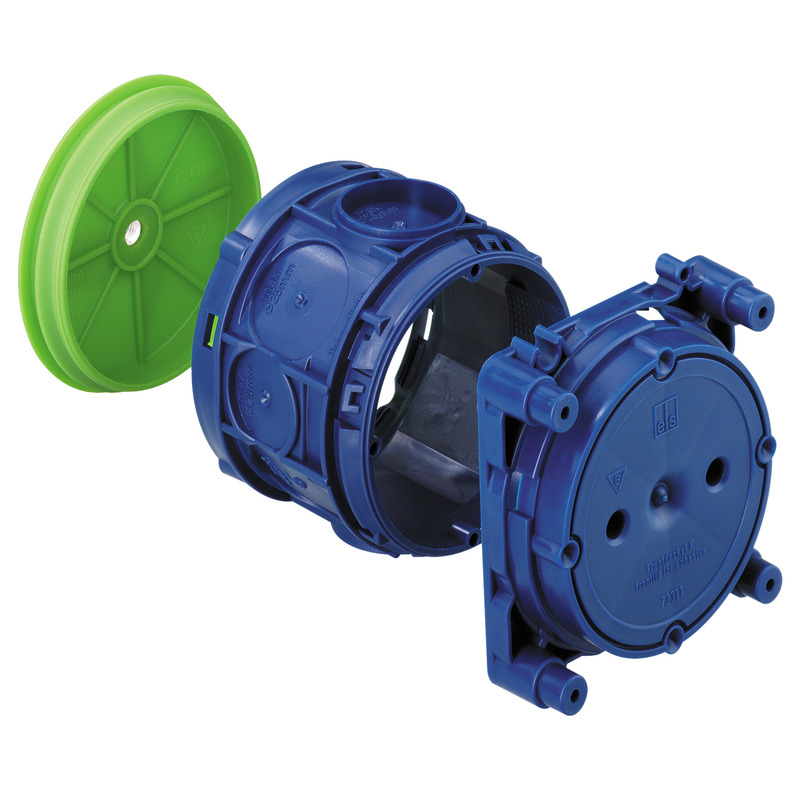

Takkoblingsboks U 71 K DVD-3
