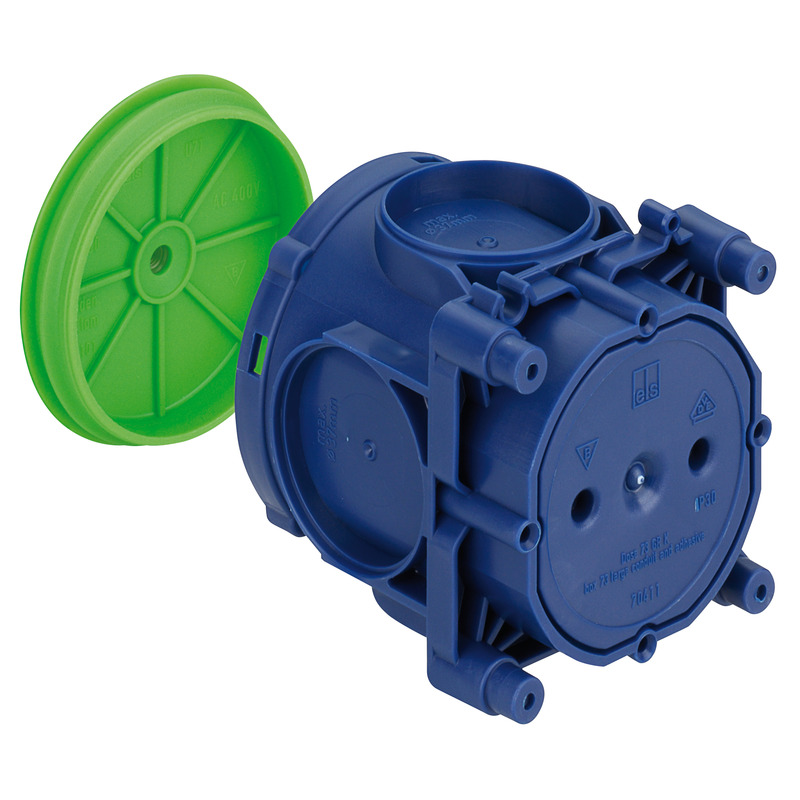

U 71 DGR U 71 DGR

Boks for store rør

U 71 DGR

Produktnummer: 97277001 | Dimensjoner: 71 x 71 x 89 mm

Boks for store rør, Diameter 60 mm Ø, 4 skruekaster med 60 mm skrueavstand, kombinerbar, med M5 gjengebøssing (lastkapasitet 10 kg) for å ta takkrok, egnet for alle typer forskaling og motstående forskaling, med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, halogenfri

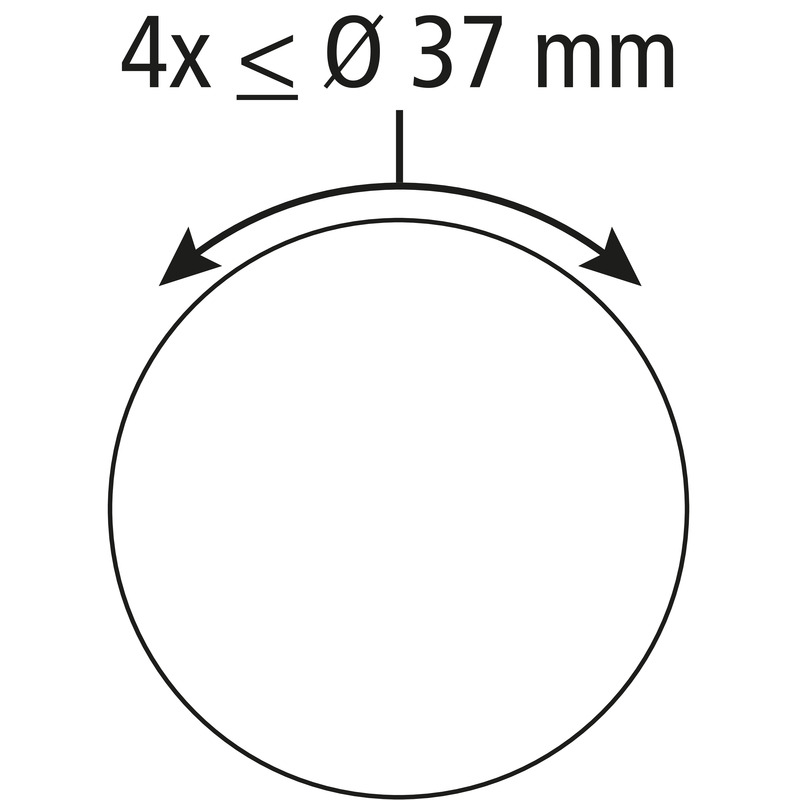

2-delt, Limfeste eller spikerfeste, membran for perforering, Tetningsområde M16 - M40, support spar kompatibel

elektriske egenskaper

Nom. isolasjonsspenning AC 400 V
Beskyttelsesart IP30
Egnet for Betongkonstruksjon
UL Type Rating ikke aktuelt

Farger

Farge overdel annet

Dimensjoner

Bredde 71 mm
Lengde 71 mm
Høyde 89 mm
Vekt 0.053 kg

Materialegenskaper

halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Limfeste eller spikerfeste

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C - %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C

Sales Information

EAN 4013902401567
Packing Unit Code C62
ETIM Class EC002601
Tolltariffnummer 39269097

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen

Last ned datablad

Last ned datablad

Tilbehør

Takkrok - DH 90-M5

Takkrok DH 90-M5

  • Dimensjoner : 27,4 x 116 x 27,4 mm
  • Produktnummer: 97912201

90 mm



Takkrok i metall, isolert, med M5-gjenger for takbokser



Overvåkningsliste
Detaljer
Takkrok - DH 100-M5

Takkrok DH 100-M5

  • Dimensjoner : 27,4 x 12,8 x 27,4 mm
  • Produktnummer: 97911901

100 mm



Takkrok i metall, isolert, med M5-gjenger for takbokser



Overvåkningsliste
Detaljer
Skrulokk - HW VD-60

Skrulokk HW VD-60

  • Dimensjoner : 90 x 90 x 2 mm
  • Produktnummer: 92510101

for type HW 035 / HW 050 / HW 065, Skrueavstand 60 mm



Skrulokk for koblingsbokser, Polystyrol, flammebestandig, hvit



Overvåkningsliste
Detaljer
Kuppel - U 71 KP-M5

Kuppel U 71 KP-M5

  • Dimensjoner : 70,7 x 70,7 x 51,4 mm
  • Produktnummer: 97174801

(kun egnet for serie U 71)



Kuppel med gjengebøssing M5 (bæreevne 10 kg), egnet som feste for bokser U 71 samt magnet- og...



Overvåkningsliste
Detaljer
Skrulokk - VD 75

Skrulokk VD 75

  • Dimensjoner : 75 x 75 x 4,75 mm
  • Produktnummer: 97910001

med festeskruer



Skrulokk for koblingsbokser, flammebestandig, hvit



Overvåkningsliste
Detaljer
Skrulokk - U 71 VDF

Skrulokk U 71 VDF

  • Dimensjoner : 80 x 80 x 12 mm
  • Produktnummer: 97910201

med festeskruer



Skrulokk for koblingsbokser, flammebestandig, hvit



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Skrulokk - U 71 VDS

Skrulokk U 71 VDS

  • Produktnummer: 97910401



Skrulokk for koblingsbokser, flammebestandig, hvit



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Monteringsskrue - ES-10

Monteringsskrue ES-10

  • Dimensjoner : 5,5 x 13 x 5,5 mm
  • Produktnummer: 97910501

3,1 x 10 mm



Apparatskruer som reserver for montering av enheter i hulveggbokser



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Monteringsskrue - ES-18

Monteringsskrue ES-18

  • Dimensjoner : 5,5 x 21 x 5,5 mm
  • Produktnummer: 97910601

3,1 x 18 mm



Apparatskruer som reserver for montering av enheter i hulveggbokser



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Monteringsskrue - ES-25

Monteringsskrue ES-25

  • Dimensjoner : 5,5 x 28 x 5,5 mm
  • Produktnummer: 97910701

3,1 x 25 mm



Apparatskruer som reserver for montering av enheter i hulveggbokser



Overvåkningsliste
Detaljer
Gjengebunn - GWB

Gjengebunn GWB

  • Dimensjoner : 70,7 x 70,7 x 23,5 mm
  • Produktnummer: 97911001

med M5 gjengebøssing (bæreevne 10 kg) for festing av en takkrok,...



Gjengebunn M5



Overvåkningsliste
Detaljer
Koblingsnippel - VBN

Koblingsnippel VBN

  • Dimensjoner : 21,8 x 21,8 x 16,5 mm
  • Produktnummer: 97921001

(for U 71 apparatboks 97104502)



Koblingsnippel som tetning og ledningsgjennomføring for standardavstand 71 mm



Overvåkningsliste
Detaljer
Tilbehør IBT - VB 71

Tilbehør IBT VB 71

  • Dimensjoner : 26 x 15 x 12 mm
  • Produktnummer: 97921201

for avstand 71 mm



Flerhullskobling for kombinasjon av bokser ved ekstrem belastning



Overvåkningsliste
Detaljer
Tilbehør IBT - VB 80/85

Tilbehør IBT VB 80/85

  • Dimensjoner : 33,5 x 36,5 x 11,5 mm
  • Produktnummer: 97921301

for avstand 80 og 85 mm



Flerhullskobling for kombinasjon av bokser ved ekstrem belastning



Overvåkningsliste
Detaljer
Tilbehør IBT - VB 90

Tilbehør IBT VB 90

  • Dimensjoner : 13,5 x 43,5 x 12 mm
  • Produktnummer: 97921401

for avstand 90 mm



Flerhullskobling for kombinasjon av bokser ved ekstrem belastning



Overvåkningsliste
Detaljer
Tilbehør IBT - VB 105

Tilbehør IBT VB 105

  • Dimensjoner : 13,5 x 58,5 x 12,5 mm
  • Produktnummer: 97921501

for avstand 105 mm



Flerhullskobling for kombinasjon av bokser ved ekstrem belastning



Overvåkningsliste
Detaljer
Tilbehør IBT - NAS-AL

Tilbehør IBT NAS-AL

  • Dimensjoner : 8,4 x 30 x 8,4 mm
  • Produktnummer: 97924001

Ekspansjonsspiker, aluminium 40 mm, med plastplugg til montering av...



Festemiddel for stålforskaling



Overvåkningsliste
Detaljer
Tilbehør IBT - NA-AL

Tilbehør IBT NA-AL

  • Dimensjoner : 3,5 x 40 x 3,5 mm
  • Produktnummer: 97924201

Aluminiumsspiker, 40 mm lang, riflet



Festemiddel for tre-/plastforskaling, for konstruksjon med plasstøpt betong eller støpebetong på...



Overvåkningsliste
Detaljer
Tilbehør IBT - NA-AL/gl

Tilbehør IBT NA-AL/gl

  • Dimensjoner : 3,1 x 45 x 3,1 mm
  • Produktnummer: 97924301

Aluminiumsspiker, 40 mm lang, glatt



Festemiddel for tre-/plastforskaling, for konstruksjon med plasstøpt betong eller støpebetong på...



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Tilbehør IBT - ANSW

Tilbehør IBT ANSW

  • Produktnummer: 97926001

Sveiseskrue M6 x 10 mm, gunstig og sikker montering av boksen, på...



Festemiddel for stålforskaling



Overvåkningsliste
Detaljer
Blindsokkel - U 71 BSK-NA

Blindsokkel U 71 BSK-NA

  • Dimensjoner : 78,8 x 71 x 25,3 mm
  • Produktnummer: 97953001

Høyde 25 mm for spikermontering



Blindsokkel, Basis for støtting av IBT-bokser ved motstående forskaling i forbindelse med...



Overvåkningsliste
Detaljer
Blindsokkel - U 71 BSK-2

Blindsokkel U 71 BSK-2

  • Dimensjoner : 78,8 x 71 x 25,3 mm
  • Produktnummer: 97953002

Høyde 25 mm for eksponert betong, min. synlighet av føttene



Blindsokkel, Basis for støtting av IBT-bokser ved motstående forskaling i forbindelse med...



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Innleggspatron - STH-ELP

Innleggspatron STH-ELP

  • Produktnummer: 97953601



Innleggspatron, 6 mm Ø, hvis toleranseutligning av støttebjelke er nødvendig, (i kombinasjon med...



Overvåkningsliste
Detaljer
Blindsokkel - U 71 BSK-K

Blindsokkel U 71 BSK-K

  • Dimensjoner : 78,8 x 71 x 21 mm
  • Produktnummer: 97953801

Høyde 21 mm for limmontering



Blindsokkel, Basis for støtting av IBT-bokser ved motstående forskaling i forbindelse med...



Overvåkningsliste
Detaljer
Blindsokkel - U 71 BSK

Blindsokkel U 71 BSK

  • Dimensjoner : 78,8 x 71 x 17,25 mm
  • Produktnummer: 97953901

Høyde 21 mm for magnetmontering, Magnethullet må senere pusses



Blindsokkel, Basis for støtting av IBT-bokser ved motstående forskaling i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 70

Støttebjelke STH 70

  • Dimensjoner : 6 x 70 x 6 mm
  • Produktnummer: 97957001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 90

Støttebjelke STH 90

  • Dimensjoner : 6 x 90 x 6 mm
  • Produktnummer: 97959001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 100

Støttebjelke STH 100

  • Dimensjoner : 6 x 100 x 6 mm
  • Produktnummer: 97960001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 110

Støttebjelke STH 110

  • Dimensjoner : 6 x 110 x 6 mm
  • Produktnummer: 97961001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 130

Støttebjelke STH 130

  • Dimensjoner : 6 x 130 x 6 mm
  • Produktnummer: 97963001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 140

Støttebjelke STH 140

  • Dimensjoner : 6 x 140 x 6 mm
  • Produktnummer: 97964001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 150

Støttebjelke STH 150

  • Dimensjoner : 6 x 150 x 6 mm
  • Produktnummer: 97965001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 170

Støttebjelke STH 170

  • Dimensjoner : 6 x 170 x 6 mm
  • Produktnummer: 97967001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 190

Støttebjelke STH 190

  • Dimensjoner : 6 x 190 x 6 mm
  • Produktnummer: 97969001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 230

Støttebjelke STH 230

  • Dimensjoner : 6 x 230 x 6 mm
  • Produktnummer: 97973001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 240

Støttebjelke STH 240

  • Dimensjoner : 6 x 240 x 6 mm
  • Produktnummer: 97974001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
Støttebjelke - STH 290

Støttebjelke STH 290

  • Dimensjoner : 6 x 290 x 6 mm
  • Produktnummer: 97979001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Overvåkningsliste
Detaljer
