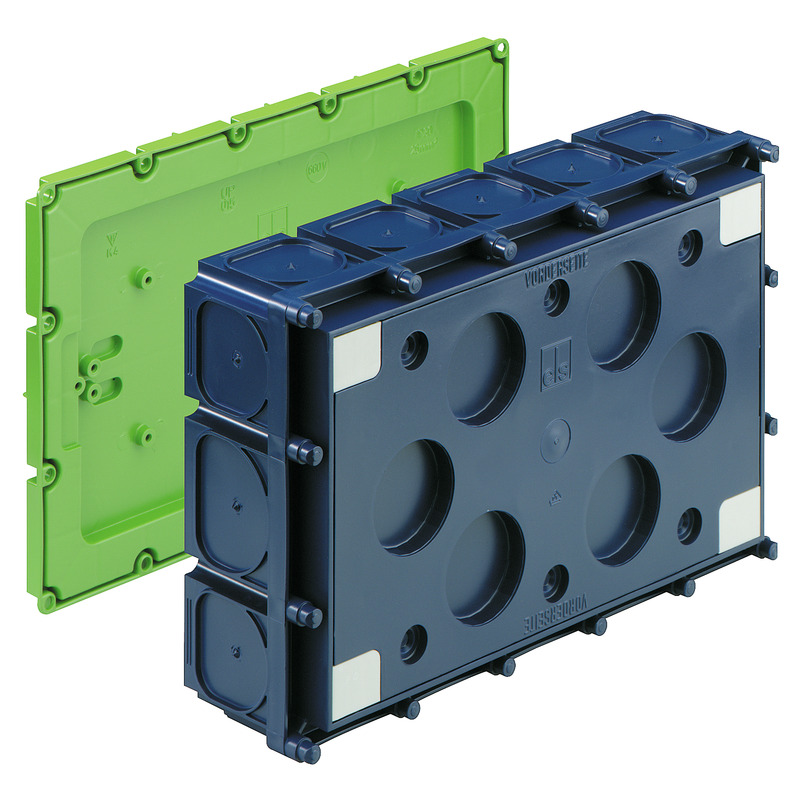

Monteringsboks

K4 EK

Produktnummer: 98000401 | Dimensjoner: 311 x 202 x 87 mm

E-nummer: 1226546

Monteringsboks, klargjort for å ta WK-rekkeklemmene 2,5 – 25 mm², egnet for å ta en 40-polet telefonklemme, som telefonkontinuitetsboks iht. til DIN 47614-615 eller som et lite fordelingstavle i kombinasjon med UP 015 (1-rad, 15 distribusjonsenheter), med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, halogenfri

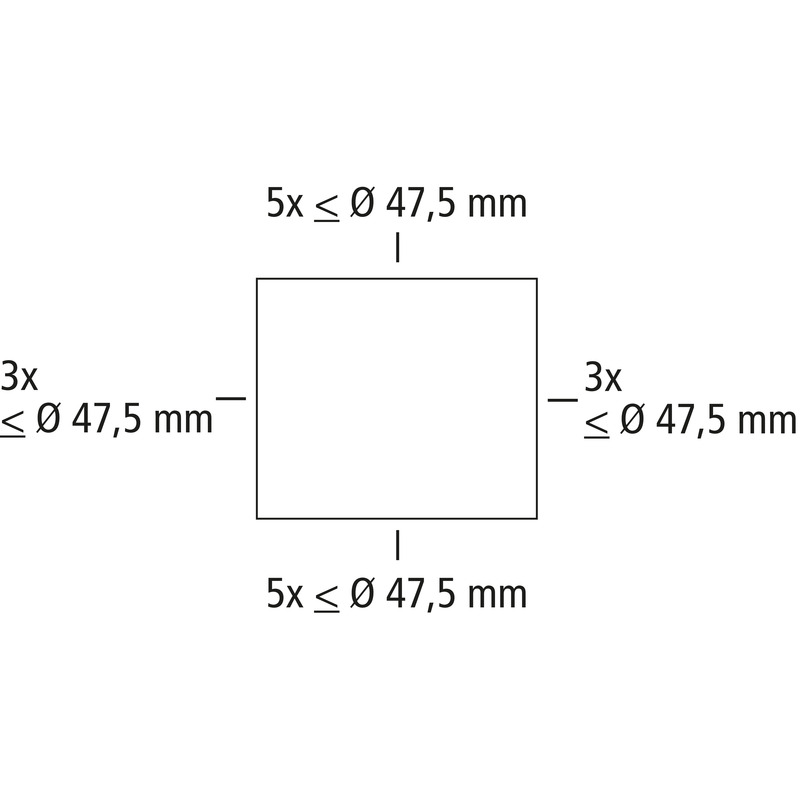

for Spelsberg HM-UNI (97929901), Magnet eller spikerfeste, membran for perforering, Tetningsområde M16 - M50, support spar kompatibel

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	400 V
Beskyttelsesart	IP30
Egnet for	Betongkonstruksjon
UL Type Rating	ikke aktuelt

Farger

Farge overdel	annet

Dimensjoner

Bredde	311 mm
Lengde	202 mm
Høyde	87 mm
Vekt	0.51 kg

Materialegenskaper

halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	650 °C

mekaniske egenskaper

Monteringstype	Magnet eller spikerfeste

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	- %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C

Sales Information

EAN	4013902200115
Packing Unit Code	C62
ETIM Class	EC002601
Tolltariffnummer	39269097

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES	pdf (53 KB)

Dimensjonsblad

Dimensjonell tegning	pdf (509 KB)
Dimensjonell tegning	dwg (774 KB)
Dimensjonell tegning	dxf (5 MB)

Sertifikat

UKCA Erklæring EN	pdf (49 KB)
CE Erklæring DE/EN/FR	pdf (219 KB)

Tilbehør

Denne artikkelen er arkivert!

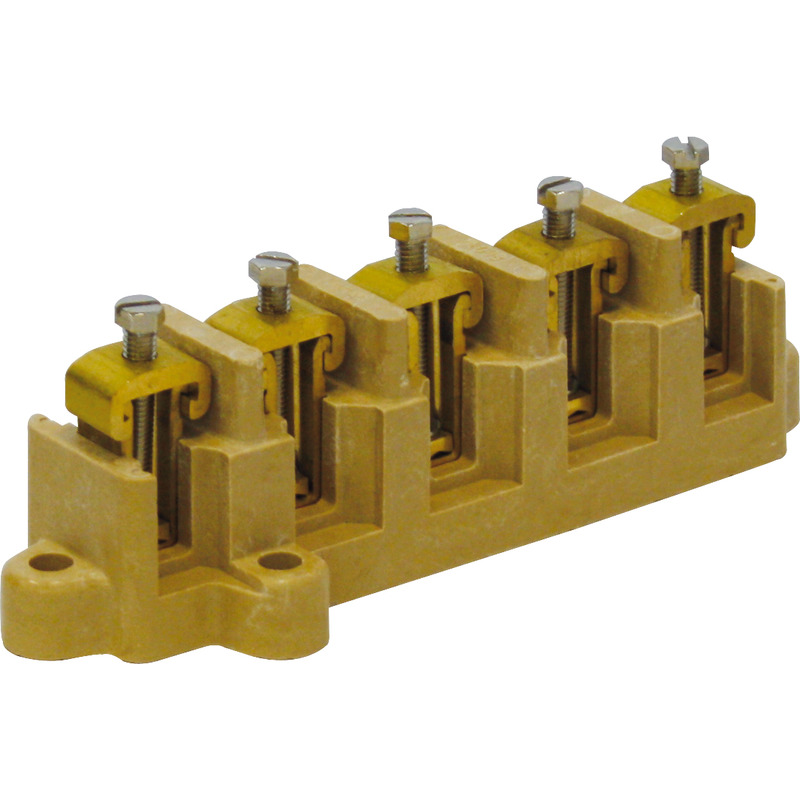

Terminalblokk WK 100 KLS-10²

Dimensjoner : 33 x 96 x 26,5 mm
Produktnummer: 46051001

5x10 mm², for K15, K3-, K4-EK-bokser

Koblingsklemme, U_i=400 V / 690 V

Overvåkningsliste

K4 EK

elektriske egenskaper

Farger

Dimensjoner

Materialegenskaper

mekaniske egenskaper

Betingelser i omgivelsene

Sales Information

Materiale

Last ned datablad

Monteringsanvisning

Dimensjonsblad

Sertifikat

Tilbehør

5x10 mm², for K15, K3-, K4-EK-bokser

5x16 mm², for K3-, K4-EK-bokser

5x25 mm², for K4-EK-bokser

Holdeflens 50 mm Ø, plast

Heftemagnet, 50 mm Ø, ekstra sterk, Avtrekkskraft 300 +/- 20 N = 30 kp

Gjennomgangsåpning: M16-32, hull: 16,5-32,5 mm

for rillede rør M20

for rillede rør M25

for rillede rør M32

for rillede rør M40

uten stanseinnsats

med 18 mm stanseinnsats for rør M20

med 23 mm stanseinnsats for rør M25

Ekspansjonsområde 9-25 mm Ø

Ekspansjonsspiker, aluminium 40 mm, med plastplugg til montering av...

Aluminiumsspiker, 40 mm lang, riflet

Aluminiumsspiker, 40 mm lang, glatt

Sveiseskrue M6 x 10 mm, gunstig og sikker montering av boksen, på...
