Universelles Einbaugehäuse K4-H EK (98000501) Plaststøpt tak og vegg: Spelsberg

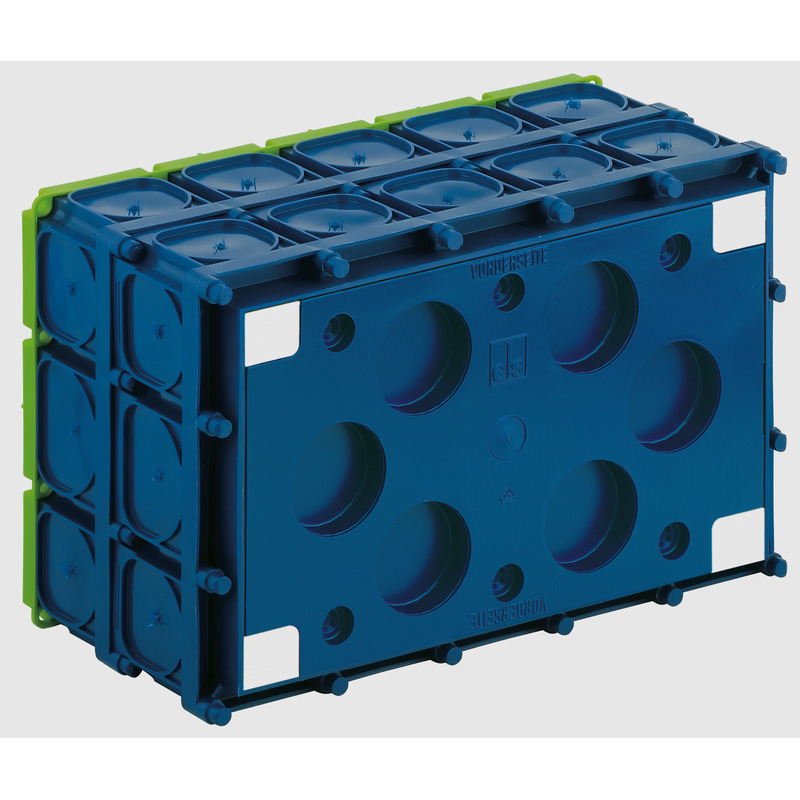

Universal monteringsboks

K4-H EK

Produktnummer: 98000501 | Dimensjoner: 311 x 202 x 158 mm

Universal monteringsboks, for montering av LV/HV/LED-armaturer og høyttalere, klargjort for å ta WK-klemmene 2,5 – 25 mm², egnet til å ta en 40-polet telefonklemme, som telefonkontinuitetsboks iht. til DIN 47614-615 eller som et lite fordelingstavle i kombinasjon med UP 015 (1-rad, 15 distribusjonsenheter), med beskyttelsesklasse IP30, Nominell isolasjonsspenning: 400V AC, halogenfri

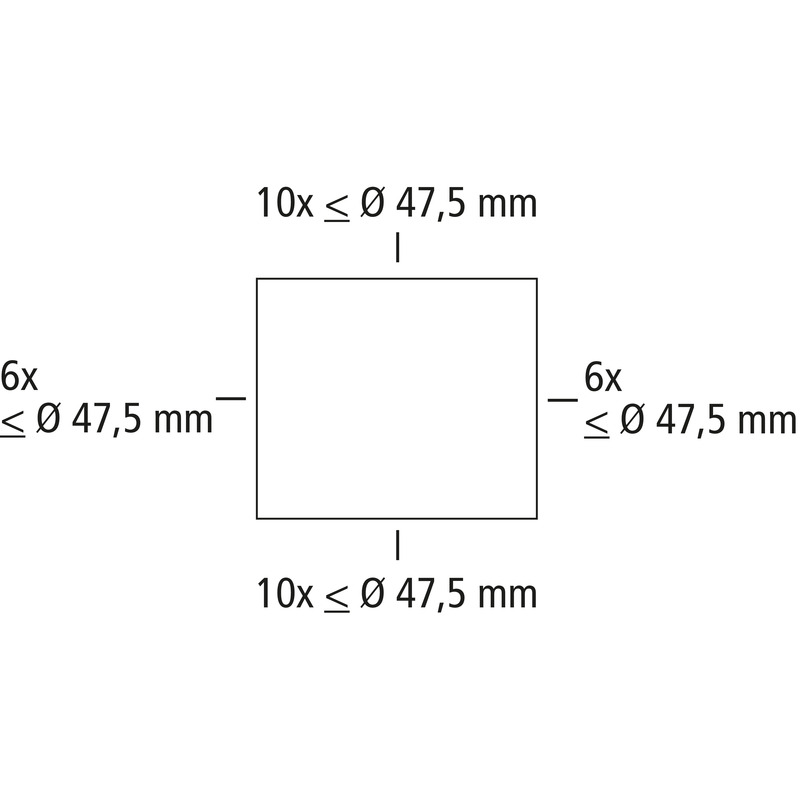

uten Fermacell®gipsplater, lampeeffekt maks. 50W/LED 40W, Magnet eller spikerfeste, membran for perforering, Tetningsområde M16 - M50, support spar kompatibel

elektriske egenskaper

Nom. isolasjonsspenning AC 400 V
Beskyttelsesart IP30
Egnet for Betongkonstruksjon
UL Type Rating ikke aktuelt

Farger

Farge overdel annet

Dimensjoner

Bredde 311 mm
Lengde 202 mm
Høyde 158 mm
Vekt 0.757 kg

Materialegenskaper

halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Magnet eller spikerfeste

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C - %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C

Sales Information

EAN 4013902932344
Packing Unit Code C62
ETIM Class EC002601
Tolltariffnummer 39269097

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning dwg (947 KB)
Dimensjonell tegning dxf (5 MB)
Dimensjonell tegning pdf (1 MB)

Sertifikat

UKCA Erklæring EN pdf (49 KB)
CE Erklæring DE/EN/FR pdf (219 KB)

Tilbehør

Denne artikkelen er arkivert!

Terminalblokk WK 100 KLS-10²

  • Dimensjoner : 33 x 96 x 26,5 mm
  • Produktnummer: 46051001

5x10 mm², for K15, K3-, K4-EK-bokser



Koblingsklemme, Ui=400 V / 690 V



Denne artikkelen er arkivert!

Terminalblokk WK 160 KLS-16²

  • Dimensjoner : 38 x 120 x 32 mm
  • Produktnummer: 46051601

5x16 mm², for K3-, K4-EK-bokser



Koblingsklemme, Ui=400 V / 690 V



Denne artikkelen er arkivert!

Terminalblokk WK 250 KLS-25²

  • Dimensjoner : 64 x 180 x 51 mm
  • Produktnummer: 46053501

5x25 mm², for K4-EK-bokser



Koblingsklemme, Ui=400 V / 690 V



Tilbehør IBT HFL

  • Dimensjoner : 50 x 50 x 9,5 mm
  • Produktnummer: 97925001

Holdeflens 50 mm Ø, plast



Festemiddel for plast-/stålforskaling



Tilbehør IBT HM-UNI

  • Dimensjoner : 50 x 50 x 10 mm
  • Produktnummer: 97929901

Heftemagnet, 50 mm Ø, ekstra sterk, Avtrekkskraft 300 +/- 20 N = 30 kp



Festemiddel for stålforskaling



Skrulokk K4 VD

  • Dimensjoner : 202 x 307 x 16,3 mm
  • Produktnummer: 98010401



Skrulokk, hvitt, flammebestandig, for monteringsbokser



Trinndrill LFR

  • Produktnummer: 19599501

Gjennomgangsåpning: M16-32, hull: 16,5-32,5 mm



Hullfres



Denne artikkelen er arkivert!

Rørkobling RVB 20

  • Produktnummer: 97022001

for rillede rør M20



Rørforbindelse (uten rør) med strekkavlastning, grå, for fleksible metriske elektroinstallasjonsrør



Rørkobling RVB 25

  • Produktnummer: 97022501

for rillede rør M25



Rørforbindelse (uten rør) med strekkavlastning, grå, for fleksible metriske elektroinstallasjonsrør



Denne artikkelen er arkivert!

Rørkobling RVB 32

  • Produktnummer: 97023201

for rillede rør M32



Rørforbindelse (uten rør) med strekkavlastning, grå, for fleksible metriske elektroinstallasjonsrør



Denne artikkelen er arkivert!

Rørkobling RVB 40

  • Produktnummer: 97024001

for rillede rør M40



Rørforbindelse (uten rør) med strekkavlastning, grå, for fleksible metriske elektroinstallasjonsrør



Denne artikkelen er arkivert!

Krympetang IBT LZA-OE

  • Dimensjoner : 235 x 35 x 63 mm
  • Produktnummer: 97810001

uten stanseinnsats



Krympetang, hullverktøy for oppretting av nøyaktige innføringer i betongbokser, hull alltid 1-3 mm...



Denne artikkelen er arkivert!

Krympetang IBT LZA-18

  • Produktnummer: 97811801

med 18 mm stanseinnsats for rør M20



Krympetang, hullverktøy for oppretting av nøyaktige innføringer i betongbokser, hull alltid 1-3 mm...



Denne artikkelen er arkivert!

Krympetang IBT LZA-23

  • Produktnummer: 97812301

med 23 mm stanseinnsats for rør M25



Krympetang, hullverktøy for oppretting av nøyaktige innføringer i betongbokser, hull alltid 1-3 mm...



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA 10

  • Dimensjoner : 29 x 29 x 21 mm
  • Produktnummer: 97891001



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA/14

  • Produktnummer: 97891401



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA/18

  • Produktnummer: 97891801



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA/23

  • Produktnummer: 97892301



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Krympeinnsats IBT STE-LZA 30

  • Produktnummer: 97893001



Stanseinnsatser som reserve eller ved utvidelsesbehov for IBT LZA krympetang



Denne artikkelen er arkivert!

Ekspansjonsdor WED

  • Dimensjoner : 28,5 x 131,15 x 28,5 mm
  • Produktnummer: 97915501

Ekspansjonsområde 9-25 mm Ø



Ekspansjonsdor, monteringshjelp ved rørinnføring



Tilbehør IBT NAS-AL

  • Dimensjoner : 8,4 x 30 x 8,4 mm
  • Produktnummer: 97924001

Ekspansjonsspiker, aluminium 40 mm, med plastplugg til montering av...



Festemiddel for stålforskaling



Tilbehør IBT NA-AL

  • Dimensjoner : 3,5 x 40 x 3,5 mm
  • Produktnummer: 97924201

Aluminiumsspiker, 40 mm lang, riflet



Festemiddel for tre-/plastforskaling, for konstruksjon med plasstøpt betong eller støpebetong på...



Tilbehør IBT NA-AL/gl

  • Dimensjoner : 3,1 x 45 x 3,1 mm
  • Produktnummer: 97924301

Aluminiumsspiker, 40 mm lang, glatt



Festemiddel for tre-/plastforskaling, for konstruksjon med plasstøpt betong eller støpebetong på...



Denne artikkelen er arkivert!

Tilbehør IBT ANSW

  • Produktnummer: 97926001

Sveiseskrue M6 x 10 mm, gunstig og sikker montering av boksen, på...



Festemiddel for stålforskaling



Denne artikkelen er arkivert!

Innleggspatron STH-ELP

  • Produktnummer: 97953601



Innleggspatron, 6 mm Ø, hvis toleranseutligning av støttebjelke er nødvendig, (i kombinasjon med...



Støttebjelke STH 70

  • Dimensjoner : 6 x 70 x 6 mm
  • Produktnummer: 97957001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 90

  • Dimensjoner : 6 x 90 x 6 mm
  • Produktnummer: 97959001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 100

  • Dimensjoner : 6 x 100 x 6 mm
  • Produktnummer: 97960001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 110

  • Dimensjoner : 6 x 110 x 6 mm
  • Produktnummer: 97961001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 130

  • Dimensjoner : 6 x 130 x 6 mm
  • Produktnummer: 97963001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 140

  • Dimensjoner : 6 x 140 x 6 mm
  • Produktnummer: 97964001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 150

  • Dimensjoner : 6 x 150 x 6 mm
  • Produktnummer: 97965001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 170

  • Dimensjoner : 6 x 170 x 6 mm
  • Produktnummer: 97967001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 190

  • Dimensjoner : 6 x 190 x 6 mm
  • Produktnummer: 97969001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 230

  • Dimensjoner : 6 x 230 x 6 mm
  • Produktnummer: 97973001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 240

  • Dimensjoner : 6 x 240 x 6 mm
  • Produktnummer: 97974001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



Støttebjelke STH 290

  • Dimensjoner : 6 x 290 x 6 mm
  • Produktnummer: 97979001



Støttebjelke for ulike veggtykkelser ved motstående forskaling, brukes alltid i forbindelse med...



CAD-data

CAD-data Last ned 3D-CAD-data

Din forespørsel

Din informasjon

Bedriftsdata

CAD-format

BIM-data

BIM-data Last ned 3D-BIM-data

Din forespørsel

Din informasjon

Bedriftsdata

BIM-format

Lignende produkter

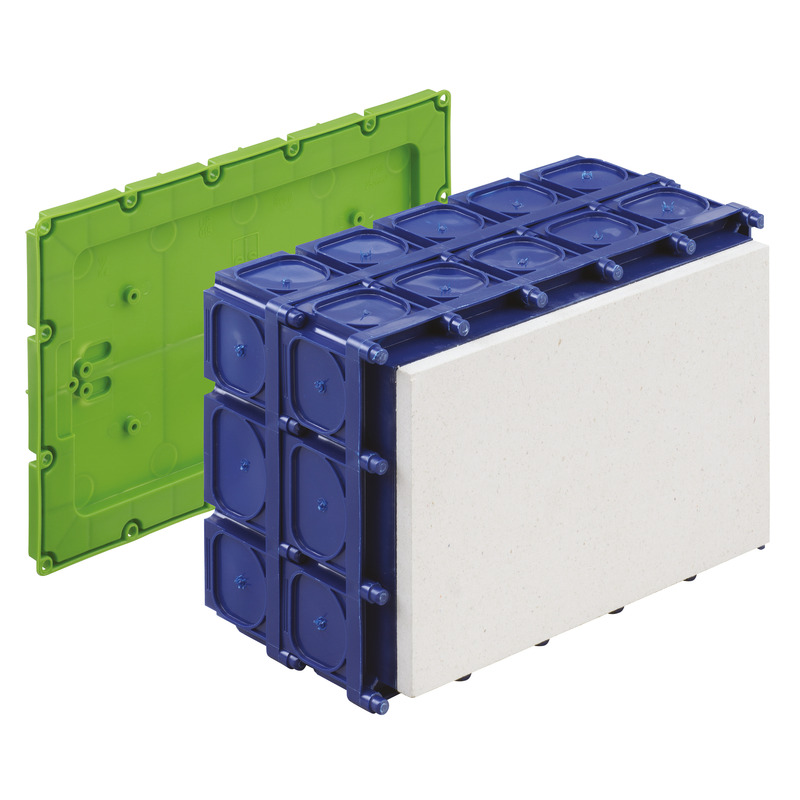

Universal monteringsboks K4-H-P EK

  • Dimensjoner : 311 x 202 x 158 mm
  • Produktnummer: 98000601

Fermacell® gipsplate med utsparing (maks. bæreevne 10 kg), variabel...



Universal monteringsboks, for montering av LV/HV/LED-armaturer og høyttalere, klargjort for å ta...
