WKE 6 - 16 x 1,5²

WKE 6 - 16 x 1,5²

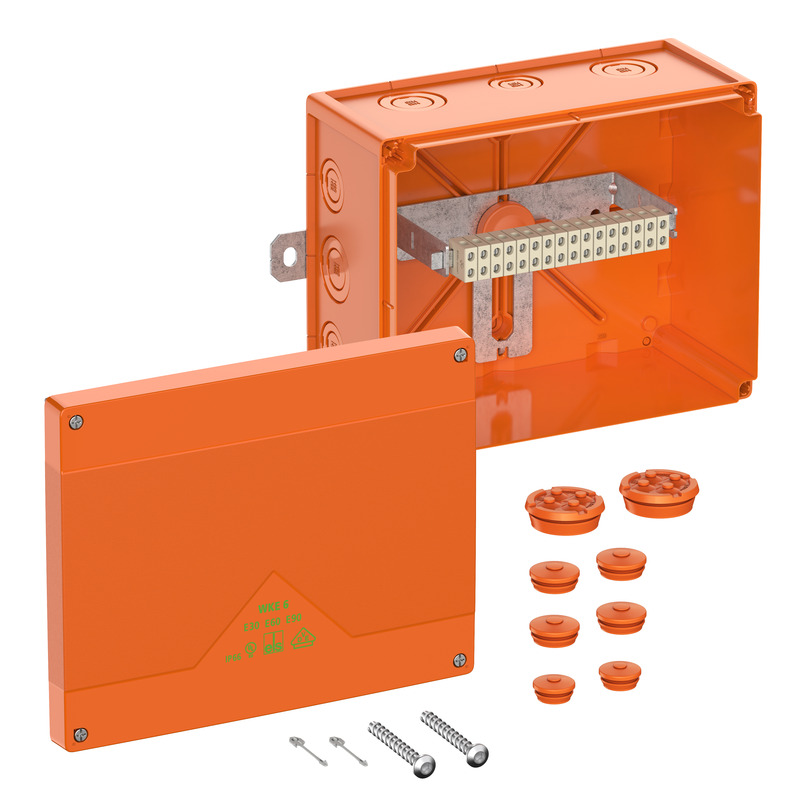

Forgreningsboks

WKE 6 - 16 x 1,5²

Produktnummer: 86851601 | Dimensjoner: 200 x 250 x 120 mm

E-nummer: 1226118

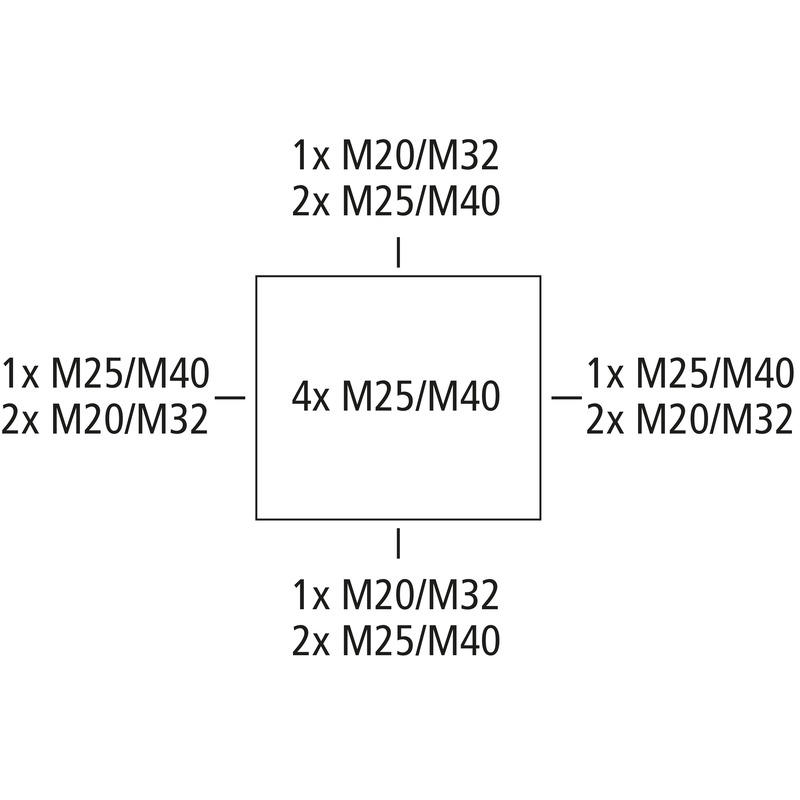

Forgreningsboks, med beskyttelsesklasse IP66, U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), M20/M25/M32/M40, (4 bak, 12 Side), Utvendige festeører, med E30 - E 90 elektrisk funksjonell integritet i henhold til DIN 4102 del 12. Halogenfri kapsling av spesiell termoplast, klemmer laget av høytemperaturbestandig spesialkeramikk, universelt posisjonerbar klemmeholder

oransje, Koblingsboks, 16-polet, 0,5 - 2,5 mm², koblingsboks 16-polet 0,5 - 1,5 mm², antall klembare ledere per pinne: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 2,5²

Vedlagt tilbehør:
Lokksikring, skrueanker, 2 dobbeltmembranstusser IP66 M20 tetningsområde 7 - 13 mm, 4 dobbeltmembranstusser IP66 M25 tetningsområde 9 - 17 mm, 2 dobbeltmembranstusser IP66 M40/4 tetningsområde 4 x 6-9 mm

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,5 mm²
max. tverrsnitt på leder	1,5 mm²
min. ledertverrsnitt	0,5 mm²
maks. ledertverrsnitt	2,5 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
sikret forgrening	nei
Klasse funksjonell integritet	E30/E60/E90
Antall poler (T-stykke)	16
Antall poler (gjennomføring)	16
UL Type Rating	annet
antall sikringer i T-stykke	0

Farger

Farge underdel	oransje
Farge overdel	oransje

Tilleggsfunksjoner

Rekkevidde for applikasjon	Kommunikasjonskabler

Dimensjoner

Bredde	200 mm
Lengde	250 mm
Høyde	120 mm
Innvendig lengde	235 mm
Innvendig bredde	185 mm
Innvendig høyde	102 mm
Vekt	1.356 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK08
kan plomberes	ja
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902631384
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Polyuretan
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	UL-EU (EN 62208)

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning	pdf (1 MB)
Dimensjonell tegning	dxf (15 MB)
Dimensjonell tegning	dwg (3 MB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

MPA Testattest UKr	pdf (1 MB)
Sertifikat DE	pdf (456 KB)
CE Erklæring DE/EN/PL	pdf (88 KB)
CE Erklæring DE/EN/FR	pdf (33 KB)
VDE Sertifikat DE/EN	pdf (2 MB)
UKCA Erklæring EN	pdf (49 KB)
AbP Testattest DE	pdf (4 MB)

Tilbehør

Dobbelmembranstuss - DMS M20/or

Dobbelmembranstuss DMS M20/or

Dimensjoner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26062001
E-nummer: 1226145

Tetningsområde 7 - 13 mm

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), for...

Overvåkningsliste

Dobbelmembranstuss - DMS M25/or

Dobbelmembranstuss DMS M25/or

Dimensjoner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26062501
E-nummer: 1226146

Tetningsområde 9 - 17 mm

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), for...

Overvåkningsliste

Dobbelmembranstuss - DMS M32/or

Dobbelmembranstuss DMS M32/or

Dimensjoner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26063201
E-nummer: 1226148

Tetningsområde 13 - 21 mm

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), for...

Overvåkningsliste

Dobbelmembranstuss - DMS M32/4 or

Dobbelmembranstuss DMS M32/4 or

Dimensjoner : 36,7 x 12,9 x 36,7 mm
Produktnummer: 26063301
E-nummer: 1226147

Tetningsareal 3,5 - 6 mm per inngang

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, maks. fire kabelinnføringer for...

Overvåkningsliste

Dobbelmembranstuss - DMS M40/or

Dobbelmembranstuss DMS M40/or

Dimensjoner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26064001
E-nummer: 1226150

Tetningsområde 17 - 28 mm

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), for...

Overvåkningsliste

Dobbelmembranstuss - DMS M40/4 or

Dobbelmembranstuss DMS M40/4 or

Dimensjoner : 23,2 x 14,1 x 23,2 mm
Produktnummer: 26064101
E-nummer: 1226149

Tetningsareal 6 - 9 mm per inngang

Doble membrantetninger, IP66, med to tetningsmembraner, lukket, maks. fire kabelinnføringer for...

Overvåkningsliste

Kabelskruforbindelse - KVR M20-MGM/or

Kabelskruforbindelse KVR M20-MGM/or

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22762001
E-nummer: 1243095

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Kabelgjennomføring, IP68, med strekkavlastning, polyamid, M_ x 1,5 mm, med låsemutter, oransje

Overvåkningsliste

Kabelskruforbindelse - KVR M25-MGM/or

Kabelskruforbindelse KVR M25-MGM/or

Dimensjoner : 31,5 x 31,5 x 44 mm
Produktnummer: 22762501
E-nummer: 1243097

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm

Kabelgjennomføring, IP68, med strekkavlastning, polyamid, M_ x 1,5 mm, med låsemutter, oransje

Overvåkningsliste

Kabelskruforbindelse - KVR M32-MGM/or

Kabelskruforbindelse KVR M32-MGM/or

Dimensjoner : 40 x 40 x 50 mm
Produktnummer: 22763201
E-nummer: 1239286

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm

Kabelgjennomføring, IP68, med strekkavlastning, polyamid, M_ x 1,5 mm, med låsemutter, oransje

Overvåkningsliste

Kabelskruforbindelse - KVR M40-MGM/or

Kabelskruforbindelse KVR M40-MGM/or

Dimensjoner : 50 x 50 x 54 mm
Produktnummer: 22764001
E-nummer: 1239288

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm

Kabelgjennomføring, IP68, med strekkavlastning, polyamid, M_ x 1,5 mm, med låsemutter, oransje

Overvåkningsliste

Monteringsplate - WKE BK 1

Monteringsplate WKE BK 1

Dimensjoner : 100 x 70 x 246,5 mm
Produktnummer: 86310001

Rustfritt stål uten festeskruer

Monteringsplate for brannsikker installasjon av koblingsbokser med funksjonell integritet i serie...

Overvåkningsliste

CAD-data

CAD-data	Last ned 3D-CAD-data

BIM-data

BIM-data	Last ned 3D-BIM-data
