WKE 6 - 5/3 x 10² 1D0

WKE 6 - 5/3 x 10² 1D0

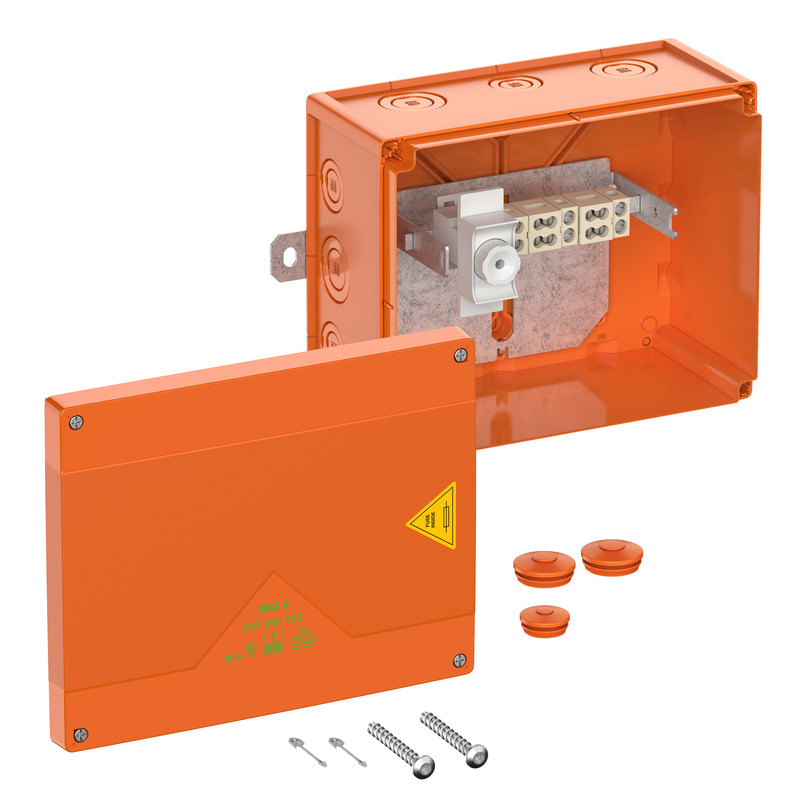

Forgreningsboks

WKE 6 - 5/3 x 10² 1D0

Produktnummer: 86922120 | Dimensjoner: 200 x 250 x 120 mm

E-nummer: 1226121

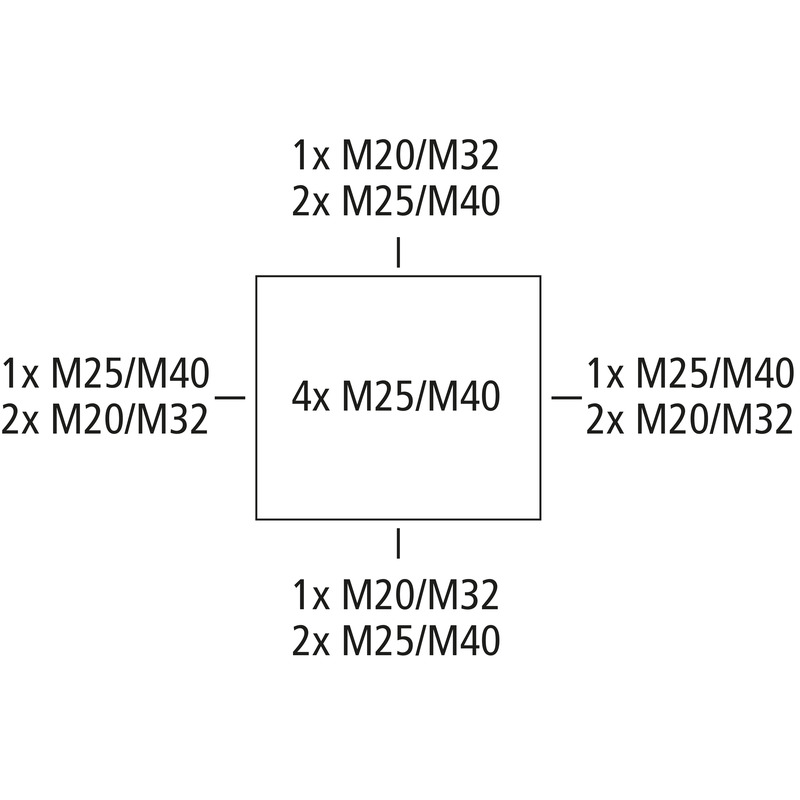

Forgreningsboks, med beskyttelsesklasse IP66, U_i=450 V AC, Sertifisert til UL-EU (EN 62208), UL-EU (EN 61439-1/-2), M20/M25/M32/M40, (4 bak, 12 Side), Utvendige festeører, med E30 - E 90 elektrisk funksjonell integritet i henhold til DIN 4102 del 12. Halogenfri kapsling av spesiell termoplast, klemmer laget av høytemperaturbestandig spesialkeramikk, universelt posisjonerbar klemmeholder

oransje, Koblingsboks 5-polet 1,5 - 10 mm², koplingsboks 3-polet 1,5 - 10 mm², sikring i gren 1 x stikkontakt D01 (uten innsats), antall klembare ledninger per koblingspunkt 4 x 1,5² / 3 x 2,5² / 2 x 4² / 1 x 6² / 1 x 10²

Vedlagt tilbehør:
Lokksikring, skrueanker, 1 dobbeltmembranstuss M25 IP66 tetningsområde 9 - 17 mm, 2 dobbeltmembranstuss M32 IP66 tetningsområde 13 - 21 mm

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	1,5 mm²
max. tverrsnitt på leder	4 mm²
min. ledertverrsnitt	1,5 mm²
maks. ledertverrsnitt	10 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
sikret forgrening	ja
Klasse funksjonell integritet	E30/E60/E90
Antall poler (T-stykke)	3
Antall poler (gjennomføring)	5
UL Type Rating	annet
antall sikringer i T-stykke	1

Farger

Farge underdel	oransje
Farge overdel	oransje

Tilleggsfunksjoner

Rekkevidde for applikasjon	Sikret T-stykke

Dimensjoner

Bredde	200 mm
Lengde	250 mm
Høyde	120 mm
Innvendig lengde	235 mm
Innvendig bredde	185 mm
Innvendig høyde	102 mm

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C
Industrikvalitet	ja

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK08
kan plomberes	ja
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902631513
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Polyuretan
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	UL-EU (EN 62208)
Kontrolltegn	UL-EU (EN 61439-1/-2)

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning	dwg (3 MB)
Dimensjonell tegning	jpg (1 MB)
Dimensjonell tegning	pdf (1 MB)
Dimensjonell tegning	dxf (15 MB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (60 KB)
CE Erklæring DE/EN/FR	pdf (46 KB)
UL Sertifikat (EN62208) EN	pdf (343 KB)
MPA Testattest DE	pdf (4 MB)
UL-EU Sertifikat (EN-Standard) EN	pdf (331 KB)
MPA Testattest EN	pdf (4 MB)
UKCA Erklæring EN	pdf (48 KB)
Sertifikat DE	pdf (456 KB)
