Forgreningsboks
Produktnummer: 86238301 | Dimensjoner: 160 x 160 x 110 mm

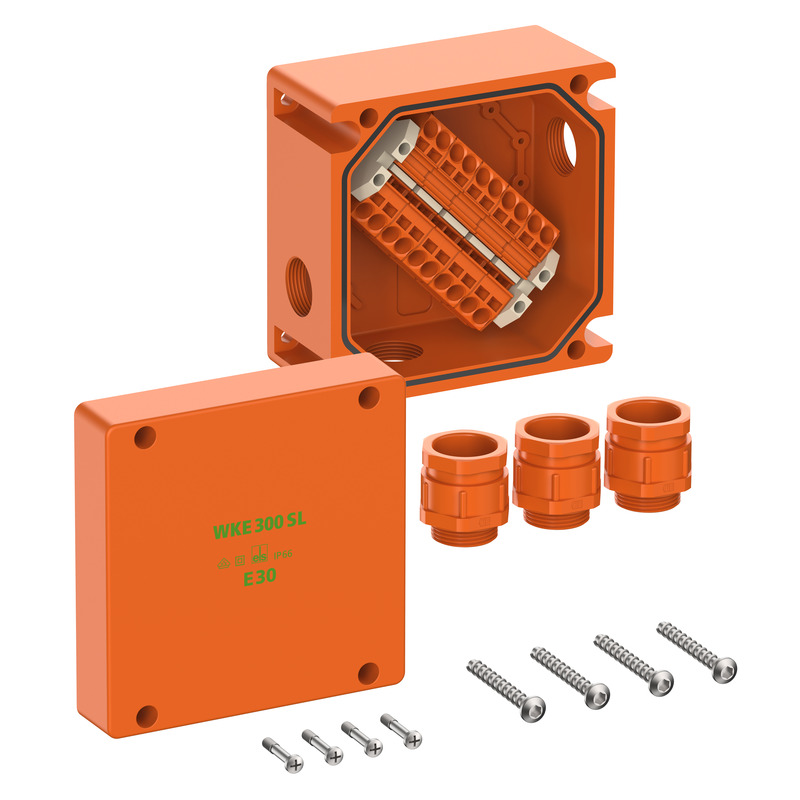

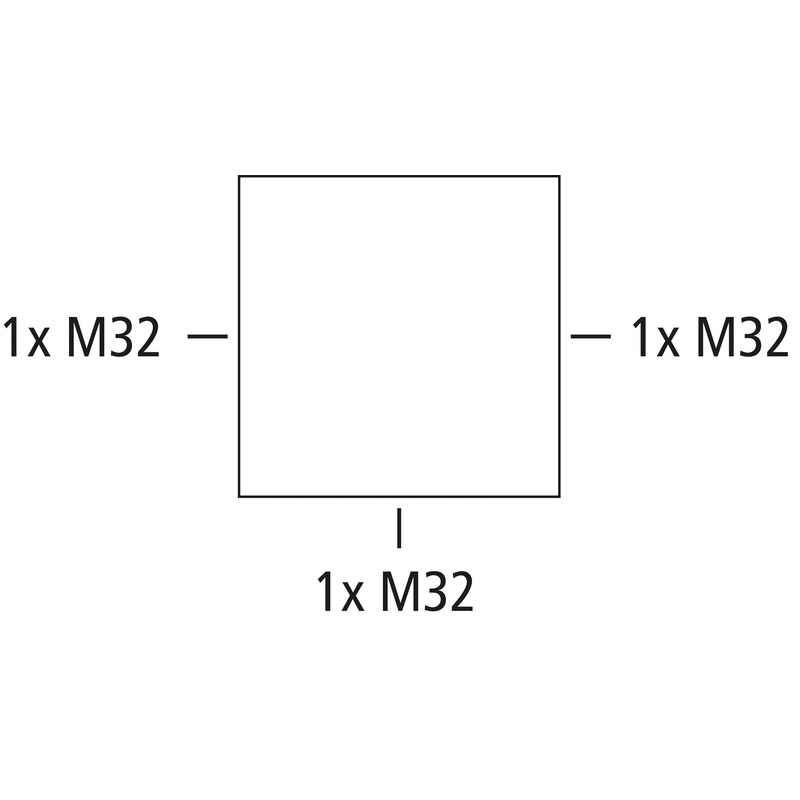

Forgreningsboks, med beskyttelsesklasse IP66, Ui=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), indre tråd, M32, (3 Side), Utvendige festeører, med E30 elektrisk funksjonell integritet i henhold til DIN 4102 del 12, med skruløse Wago TopJobS rekkeklemmer, kapsling laget av halogenfri spesiell herdeplast
oransje, Koblingsboks 5-polet, klemkapasitet per pinne 4 x 0,5 - 10 mm²
Vedlagt tilbehør:
3 kabelgjennomføringer M32, tetningsområde 17 - 26 mm, pluggsett ø 6 mm
| Nom. isolasjonsspenning AC | 450 V |
|---|---|
| Nom. isolasjonsspenning DC | 450 V |
| min. ledertverrsnitt | 0,5 mm² |
| max. tverrsnitt på leder | 10 mm² |
| min. ledertverrsnitt | 0,5 mm² |
| maks. ledertverrsnitt | 10 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66 |
| Klasse funksjonell integritet | E30 |
| Antall poler (T-stykke) | 5 |
| Antall poler (gjennomføring) | 5 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | oransje |
|---|---|
| Farge overdel | oransje |
| Rekkevidde for applikasjon | Kontakter og T-stykker |
|---|
| Bredde | 160 mm |
|---|---|
| Lengde | 160 mm |
| Høyde | 110 mm |
| Vekt | 2.7 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V0 |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Slagfasthet | IK08 |
|---|---|
| kan plomberes | nei |
| Dreiemoment for dekselskruen | 2.5 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | Utvendige festeører |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 40 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902565429 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85369095 |
| Materiale underdel | Duroplast |
|---|---|
| Materiale overdel | Duroplast |
| Materiale tetning | Polyuretan |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Utvendig festesett WKE 200 ABL
Utvendig festesett V2A
| CAD-data | Last ned 3D-CAD-data |
|---|
