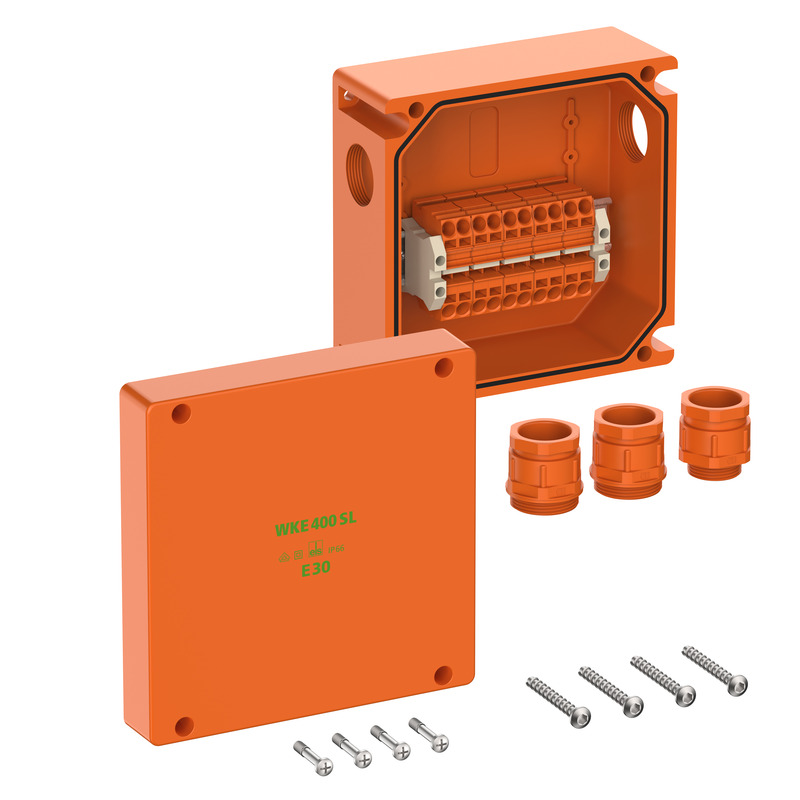

WKE 403 SL WKE 403 SL

Forgreningsboks

WKE 403 SL

Produktnummer: 86248301 | Dimensjoner: 200 x 200 x 110 mm

Forgreningsboks, med beskyttelsesklasse IP66, Ui=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), indre tråd, M32/M40, (3 Side), Utvendige festeører, med E30 elektrisk funksjonell integritet i henhold til DIN 4102 del 12, med skruløse Wago TopJobS rekkeklemmer, kapsling laget av halogenfri spesiell herdeplast

oransje, Koblingsboks 5-polet, klemmekapasitet per pinne 4 x 0,5 - 16 mm²

Vedlagt tilbehør:

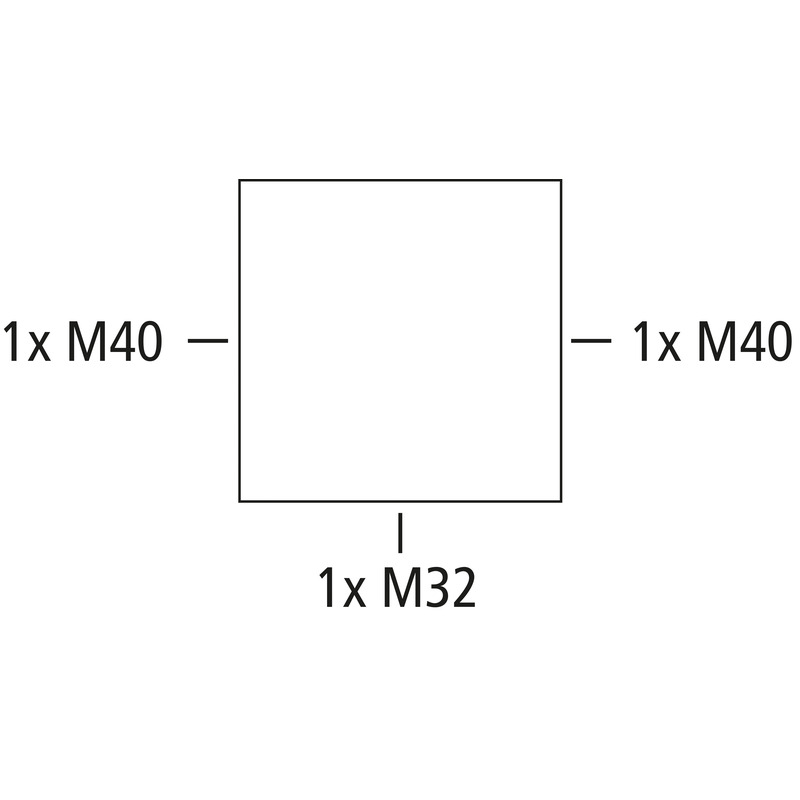

2 kabelgjennomføringer M40, tetningsareal 17 - 27 mm, 1 kabelgjennomføring M32, tetningsareal 17 - 26 mm, pluggsett ø 6 mm

elektriske egenskaper

Nom. isolasjonsspenning AC 450 V
Nom. isolasjonsspenning DC 450 V
min. ledertverrsnitt 0,5 mm²
max. tverrsnitt på leder 16 mm²
min. ledertverrsnitt 0,5 mm²
maks. ledertverrsnitt 16 mm²
Beskyttelsesklasse II
Beskyttelsesart IP66
Klasse funksjonell integritet E30
Antall poler (T-stykke) 5
Antall poler (gjennomføring) 5
UL Type Rating ikke aktuelt

Farger

Farge underdel oransje
Farge overdel oransje

Tilleggsfunksjoner

Rekkevidde for applikasjon Kontakter og T-stykker

Dimensjoner

Bredde 200 mm
Lengde 200 mm
Høyde 110 mm
Vekt 3.9 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V0
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Slagfasthet IK08
kan plomberes nei
Dreiemoment for dekselskruen 2.5 Nm
Monteringstype Vegg-/takmontering
Feste Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902668724
Packing Unit Code CT
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Duroplast
Materiale overdel Duroplast
Materiale tetning Polyuretan
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning pdf (446 KB)

Dimensjonsblad

Dimensjonell tegning pdf (314 KB)
Dimensjonell tegning dwg (710 KB)
Dimensjonell tegning dxf (4 MB)

Sertifikat

MPA Testattest DE pdf (4 MB)
VDE Sertifikat (DIN EN 60670) DE/EN pdf (396 KB)
CE Erklæring DE/EN/FR pdf (135 KB)
Sertifikat DE pdf (467 KB)
CE Erklæring DE/EN/PL pdf (136 KB)

Tilbehør

Utvendig festesett - WKE 200 ABL

Utvendig festesett WKE 200 ABL

  • Dimensjoner : 25 x 77,1 x 10,3 mm
  • Produktnummer: 86040001
  • E-nummer: 1239279

Utvendig festesett V2A, for WKE 200 til WKE 400, Materiale rustfritt...



Utvendig festesett V2A
