Forgreningsboks

WKE 2 - Duo 3 x 4²

Produktnummer: 86740001 | Dimensjoner: 100 x 100 x 70 mm

E-nummer: 1226110

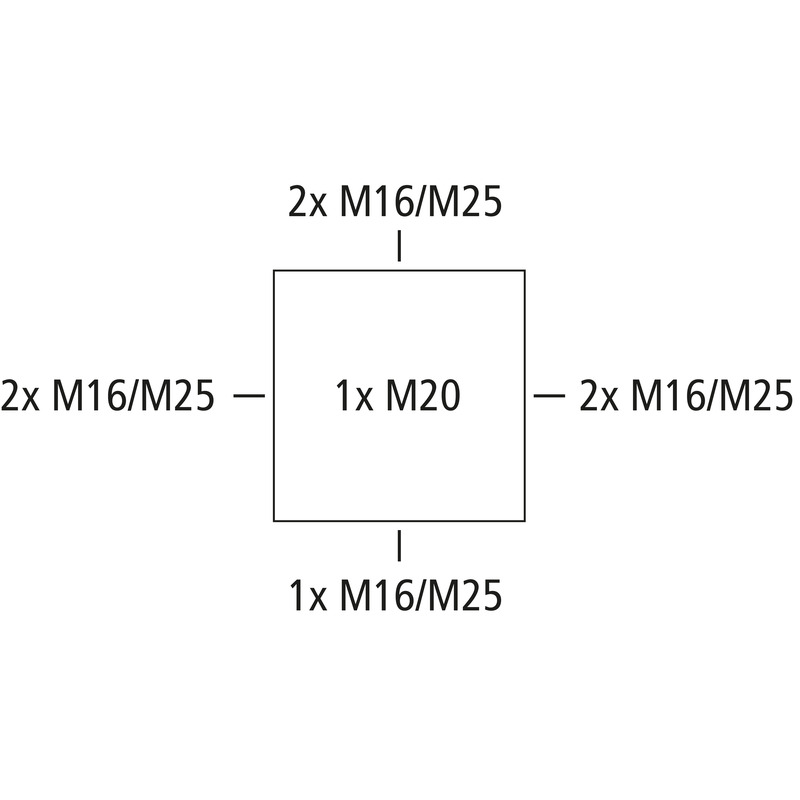

Forgreningsboks, med beskyttelsesklasse IP66, U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Push-out membran, M16/M25, (1 bak, 7 Side), Utvendige festeører, med E30 - E 90 elektrisk funksjonell integritet i henhold til DIN 4102 del 12. Halogenfri kapsling av spesiell termoplast, klemmer laget av høytemperaturbestandig spesialkeramikk, universelt posisjonerbar klemmeholder

oransje, Koblingsboks, 3-polet, 0,5 - 4 mm², koblingsboks 3-polet 0,5 - 4 mm², antall klembare ledninger per pinne: 16 x 0,5² / 8 x 0,75² / 12 x 1² / 12 x 1,5² / 4 x 2,5² / 4 x 4²

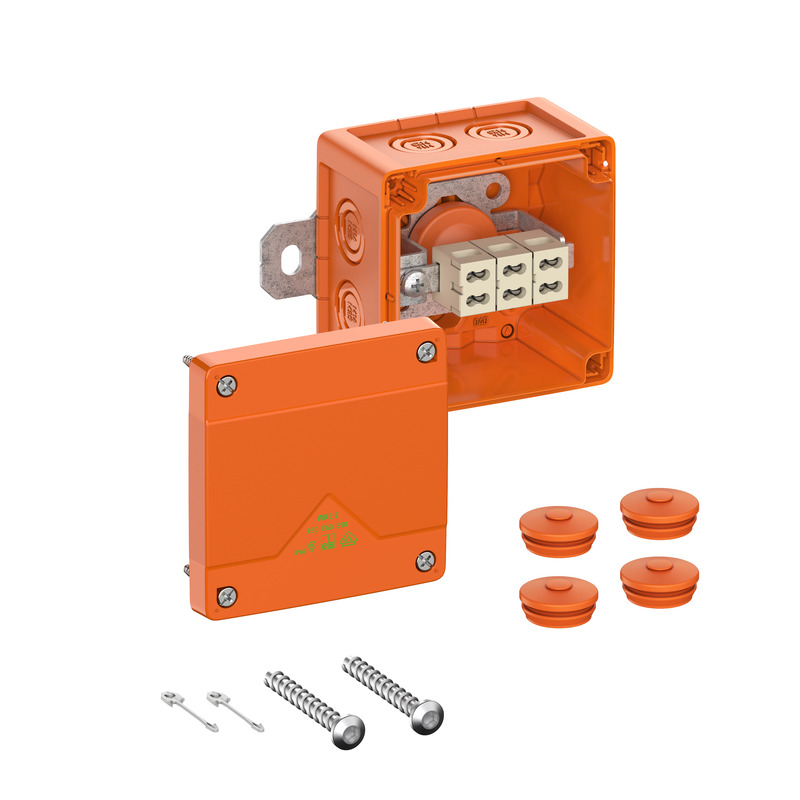

Vedlagt tilbehør:
Lokksikring, skrueanker, 4 dobbeltmembranstusser IP66 M25 tetningsområde 9 - 17 mm

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,5 mm²
max. tverrsnitt på leder	4 mm²
min. ledertverrsnitt	0,5 mm²
maks. ledertverrsnitt	4 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
sikret forgrening	nei
Klasse funksjonell integritet	E30/E60/E90
Antall poler (T-stykke)	3
Antall poler (gjennomføring)	3
UL Type Rating	annet
antall sikringer i T-stykke	0

Farger

Farge underdel	oransje
Farge overdel	oransje

Tilleggsfunksjoner

Rekkevidde for applikasjon	Kontakter og T-stykker

Dimensjoner

Bredde	100 mm
Lengde	100 mm
Høyde	70 mm
Innvendig lengde	87 mm
Innvendig bredde	87 mm
Innvendig høyde	52 mm
Vekt	0.449 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V0
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK08
kan plomberes	ja
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902631117
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Polyuretan
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	UL-EU (EN 62208)
