Koblingsskap, egnet for installasjon i krevende miljø og utsatte uteområder, bokser og rammer: glassfiberforsterket polykarbonat, grå, tilsvarende RAL 7035, dør: Polykarbonat.
Dreieboltlås med 3 mm dobbelbit (utskiftbar) iht. DIN 43668
med grå dør

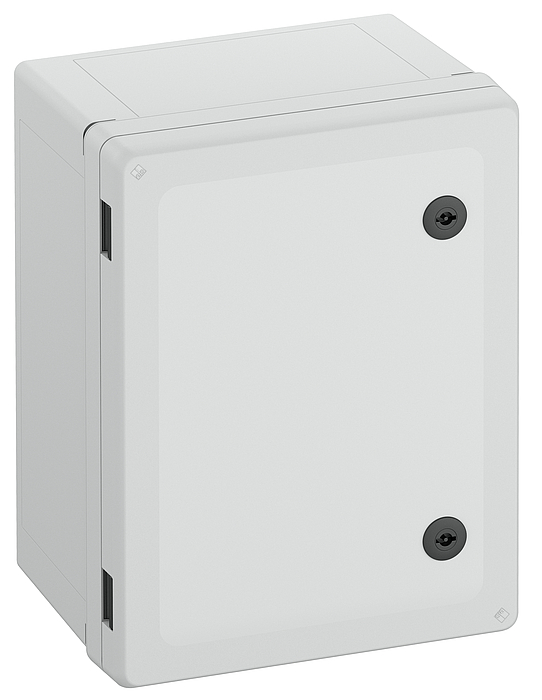

Koblingsskap
Produktnummer: 71073401 | Dimensjoner: 300 x 400 x 226 mm
E-nummer: 2501175
Koblingsskap, egnet for installasjon i krevende miljø og utsatte uteområder, bokser og rammer: glassfiberforsterket polykarbonat, grå, tilsvarende RAL 7035, dør: Polykarbonat.
Dreieboltlås med 3 mm dobbelbit (utskiftbar) iht. DIN 43668
med grå dør
Nom. isolasjonsspenning AC | 1000 V |
---|---|
Nom. isolasjonsspenning DC | 1500 V |
Beskyttelsesklasse | II |
Beskyttelsesart | IP66/IP67/IP69 |
ventilert | nei |
UL Type Rating | 4X, 12/12K |
Farge underdel | grå |
---|---|
Farge overdel | grå |
Bredde | 300 mm |
---|---|
Lengde | 400 mm |
Høyde | 226 mm |
Innvendig lengde | 371 mm |
Innvendig bredde | 271 mm |
Innvendig høyde | 204 mm |
Vekt | 3.35 kg |
UV-bestandig | ja |
---|---|
halogenfri | ja |
Brannegenskap iht. UL 50 / UL 746C | kan sammenlignes med 5VA |
Brennbarhetsklasse i henhold til UL94 | V2 |
Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
Monteringstype | Veggmontering |
---|---|
Slagfasthet | IK09 |
kan plomberes | nei |
Flensvariant | nei |
Kan stables | nei |
Låsesystem | 2-punkts, espagnolett |
med festepunkter i lokket | ja |
Type overdel | Dør |
Låsinnsats | Dobbelbit, 3 mm |
maks. relativ luftfuktighet 25°C | 95 % |
---|---|
maks. relativ luftfuktighet 40°C | 50 % |
Omgivelsestemparatur min. | -35 °C |
Omgivelsestemparatur maks. | 80 °C |
Omgivelsestemparatur 24h | 60 °C |
Monteringssted | eksponerte utendørs områder |
EAN | 4013902640539 |
---|---|
Packing Unit Code | CT |
ETIM Class | EC000261 |
Tolltariffnummer | 85389099 |
Materiale underdel | Polykarbonat, glassfiberforsterket |
---|---|
Materiale overdel | Polykarbonat |
Materiale innføring | ikke relevant |
Materiale tetning | Silikon |
Materiale dekselskrue | Polyamid, glassfiberforsterket |
Kontrolltegn | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
---|---|
Kontrolltegn | UL-EU (EN 62208) |
Kontrolltegn | UL-EU (EN 61439-1/-2) |
Kontrolltegn | UL-EU (EN 61439-1/-3) |
Kontrolltegn | UL-EU (EN 61439-1 & EN IEC 61439-7) |
Kontrolltegn | DLG (ammoniakkresistens) |
Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
Dimensjonell tegning | dxf (14 MB) |
---|---|
Dimensjonell tegning | pdf (1 MB) |
Dimensjonell tegning | dwg (3 MB) |
Dimensjonell tegning | jpg (1 MB) |
Monteringsplate av isolasjonsmateriale, inkl. festeskruer, til gulvmontering, Alternativ montering...
Monteringsplate av stålplate, inkl. festeskruer, til gulvmontering, Alternativ montering mulig med...
Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...
Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...
Monteringsholder-sett, til verktøyløs montering av DIN-skinner 35 x 7,5 mm og monteringsplater i...
Monteringsbrakett-sett GEOS MHU-22
Monteringsholder-sett universal, for montering av standardskinner GEOS NS 35-200 til -400 i ulike...
Skillevegg av isolerende materiale for koblingsskap inkl. støtte, for å dele boksen
Skillevegg av isolerende materiale for koblingsskap inkl. støtte, for å dele boksen
Innerdør av isolasjonsmateriale for installasjon i GEOS kontrollskap, inkludert festemateriale og...
Berøringsvern-Modul GEOS-S BSM 3040-9
Berøringsvernmoduler for montering uten verktøy i rammene til GEOS-koblingsskap, plast grå lignende...
Berøringsvern-Modul GEOS-S BSM 3040
Berøringsvernmoduler for montering uten verktøy i rammene til GEOS-koblingsskap, plast grå lignende...
Berøringsvern-Modul GEOS-S BSM 3040-9/2
Berøringsvernmoduler for montering uten verktøy i rammene til GEOS-koblingsskap, plast grå lignende...
Festeplate av isolerende materiale for dør på GEOS-koblingsskap, inkl. festeskruer, for individuell...
Utvendig festelask GEOS ABL-10
Sett med utvendige festelasker av plast, Montering i vinkel 0°, 45° eller 90° mulig, svart, Sett = 4...
Utvendig festelask GEOS ABL-40
Sett med utvendige festelasker av plast, Montering i vinkel 0°, 45° eller 90° mulig, svart, Sett = 4...
Utvendig festelask GEOS ABL-10/ES
Utvendig festeøresett i rustfritt stål V4A, montering i vinkel 0° eller 90° mulig, sett = 4 stk.
Utvendig festelask GEOS ABL-40/ES
Utvendig festeøresett i rustfritt stål V4A, montering i vinkel 0° eller 90° mulig, sett = 4 stk.
Adapter for søylemontering av galvanisert stål, sett=2 stykk
Adapter for søylemontering av galvanisert stål, sett=2 stykk
Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk
Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk
Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk
Designplate av rustfritt stål V2A, 1 stykk
Monteringsplate av isolasjonsmateriale, inkl. festeskruer, til gulvmontering, Alternativ montering...
Monteringsplate av stålplate, inkl. festeskruer, til gulvmontering, Alternativ montering mulig med...
Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...
Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...
Standardskinne iht. DIN EN 60715, 35 mm bredde, inkl. festeskruer, for montering på GEOS...
Standardskinne iht. DIN EN 60715, 35 mm bredde, inkl. festeskruer, for montering på GEOS...
Bærestativ med standardskinne bredde 35 mm, i høydene 7,5 og 15 mm, inkl. festeskruer for...
Bærestativ GEOS TGS NS35/15 3040-2
Bærestativ med standardskinne bredde 35 mm, i høydene 7,5 og 15 mm, inkl. festeskruer for...
Monteringsbrakett-sett GEOS MH-22 NS35/15
Monteringsholder-sett, til verktøyløs montering av standardskinner 35 x 15 mm og monteringsplater i...
Monteringsplate mellomramme GEOS-S EPR 3040/4030
Festeplate av isolerende materiale for rammene på GEOS-koblingsskap, inkl. festeskruer, for...
Dekselskruesett koblingsskap
Hurtiglås-sett GEOS-S 3040/4030 SV
Hurtigkoblingssett koblingsskap
Kvart-sving låsesett med nøkkel for installasjon i GEOS-S kontrollskap, sett = 2 stk
Kvart-sving låsesett med nøkkel for installasjon i GEOS-S kontrollskap, sett = 2 stk
Kvart-sving låsesett med nøkkel for installasjon i GEOS-S kontrollskap, sett = 2 stk
Kvart-sving låsesett med nøkkel for installasjon i GEOS-S kontrollskap, sett = 2 stk
Kvart-sving låsesett med nøkkel for installasjon i GEOS-S kontrollskap, sett = 2 stk
Kvart-sving låsesett med nøkkel for installasjon i GEOS-S kontrollskap, sett = 2 stk
Dørholder for fiksering av åpnet koblingsdør i to mulige posisjoner
Innendørs belysningssett GEOS-S IBS 3040/4030
Innvendig belysningssett for å belyse interiøret i GEOS-S kontrollskap, inkludert dørkontaktbrytere...
Strømforsyningsenhet for montering på NS35 standardskinne. Inngangsspenning 85V til 264 V AC,...
Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...
Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...
Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Doble membrantetninger, IP66, med to tetningsmembraner, lukket, maks. fire kabelinnføringer for...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
Pakknippel, IP68/IP69*, med strekkavlastning, lange gjenger, M_ x 1,5 mm, uten kontramutter,...
Pakknippel, IP68/IP69*, med strekkavlastning, lange gjenger, M_ x 1,5 mm, uten kontramutter,...
Pakknippel, IP68/IP69*, med strekkavlastning, lange gjenger, M_ x 1,5 mm, uten kontramutter,...
Pakknippel, IP68/IP69*, med strekkavlastning, lange gjenger, M_ x 1,5 mm, uten kontramutter,...
Pakknippel, IP68/IP69*, med strekkavlastning, lange gjenger, M_ x 1,5 mm, uten kontramutter,...
Pakknippel, IP68/IP69*, med strekkavlastning, lange gjenger, M_ x 1,5 mm, uten kontramutter,...
Pakknippel, IP68/IP69*, med strekkavlastning, lange gjenger, M_ x 1,5 mm, uten kontramutter,...
Pakknippel, IP68/IP69*, med strekkavlastning, lange tilslutningsgjenger, M_ x 1,5 mm, med...
Pakknippel, IP68/IP69*, med strekkavlastning, lange tilslutningsgjenger, M_ x 1,5 mm, med...
Pakknippel, IP68/IP69*, med strekkavlastning, lange tilslutningsgjenger, M_ x 1,5 mm, med...
Pakknippel, IP68/IP69*, med strekkavlastning, lange tilslutningsgjenger, M_ x 1,5 mm, med...
Pakknippel, IP68/IP69*, med strekkavlastning, lange tilslutningsgjenger, M_ x 1,5 mm, med...
Pakknippel, IP68/IP69*, med strekkavlastning, lange tilslutningsgjenger, M_ x 1,5 mm, med...
Pakknippel, IP68/IP69*, med strekkavlastning, lange tilslutningsgjenger, M_ x 1,5 mm, med...
Kabelskruforbindelse KVR M63-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...
