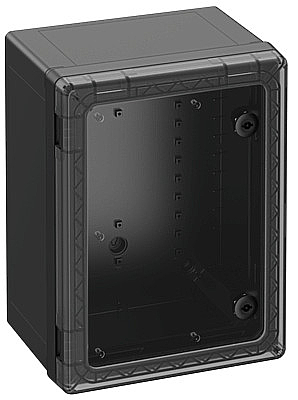

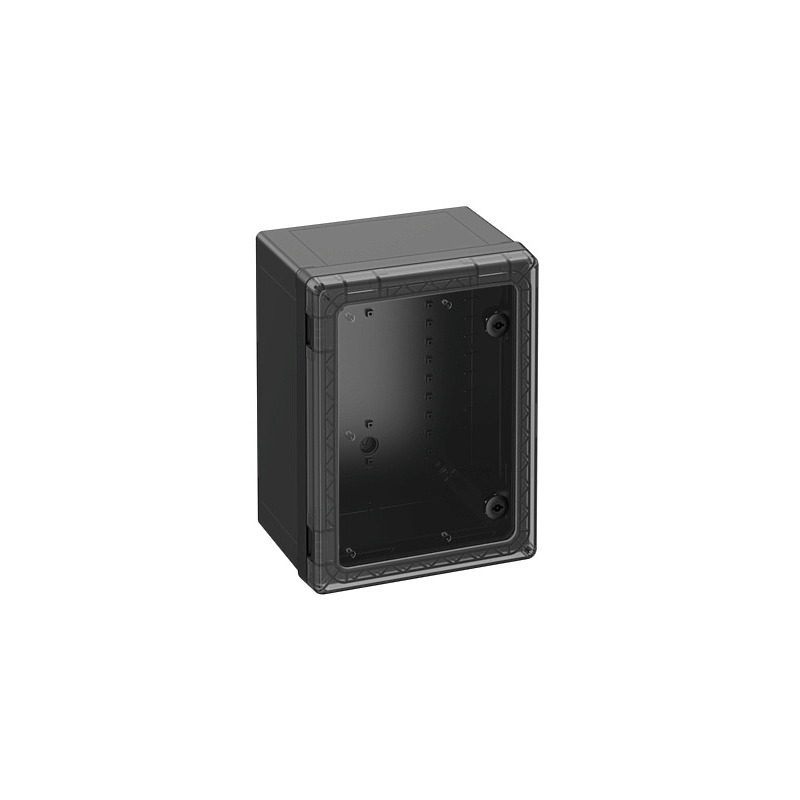

Koblingsskap

GEOS-S 3040-22-to/sw

Produktnummer: 75173401 | Dimensjoner: 300 x 400 x 226 mm

E-nummer: 2501250

Koblingsskap, egnet for installasjon i krevende miljø og utsatte uteområder, bokser og rammer: glassfiberforsterket polykarbonat, svart, tilsvarende RAL 7035, dør: Polykarbonat.
Dreieboltlås med 3 mm dobbelbit (utskiftbar) iht. DIN 43668

med gjennomsiktig dør

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1500 V
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
ventilert	nei
UL Type Rating	4X, 12/12K

Farger

Farge underdel	svart
Farge overdel	gjennomsiktig

Dimensjoner

Bredde	300 mm
Lengde	400 mm
Høyde	226 mm
Innvendig lengde	371 mm
Innvendig bredde	271 mm
Innvendig høyde	204 mm
Vekt	3.35 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brannegenskap iht. UL 50 / UL 746C	kan sammenlignes med 5VA
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Monteringstype	Veggmontering
Slagfasthet	IK09
kan plomberes	nei
Flensvariant	nei
Kan stables	nei
Låsesystem	2-punkts, espagnolett
med festepunkter i lokket	ja
Type overdel	Dør
Låsinnsats	Dobbelbit, 3 mm
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902679812
Packing Unit Code	CT
ETIM Class	EC000261
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale innføring	ikke relevant
Materiale tetning	Silikon
Materiale dekselskrue	Polyamid, glassfiberforsterket

Sertifikater

Kontrolltegn	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Kontrolltegn	UL-EU (EN 62208)
Kontrolltegn	UL-EU (EN 61439-1/-2)
Kontrolltegn	UL-EU (EN 61439-1/-3)
Kontrolltegn	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Håndbok

Manual DE	pdf (9 MB)
Manual EN	pdf (13 MB)

Monteringsanvisning

Monteringsanvisning	pdf (2 MB)

Dimensjonsblad

Dimensjonell tegning	jpg (1 MB)
Dimensjonell tegning	dxf (14 MB)
Dimensjonell tegning	pdf (1 MB)
Dimensjonell tegning	dwg (3 MB)

Sertifikat

UKCA Erklæring EN	pdf (51 KB)
UL-EU Sertifikat (EN 61439-3) EN	pdf (234 KB)
CE Erklæring DE	pdf (129 KB)
UL-EU Sertifikat (EN 61439-2) EN	pdf (230 KB)
UL-EU Sertifikat (EN 61439-7) EN	pdf (231 KB)
UL Sertifikat (UL50 / UL50E) EN	pdf (282 KB)
UL-EU Sertifikat (EN 62208) EN	pdf (236 KB)
CE Erklæring PL	pdf (132 KB)
DNV Sertifikat EN	pdf (205 KB)
Produsenterklæring DE/EN	pdf (680 KB)
