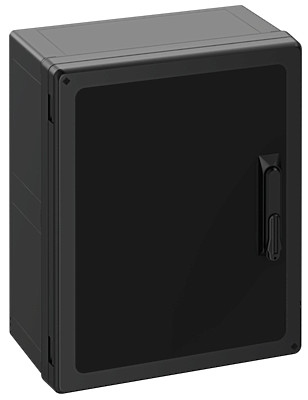

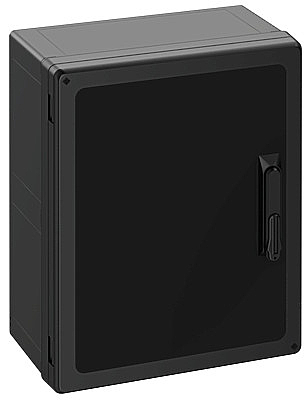

Koblingsskap

GEOS-S 4050-22-o/SH/sw

Produktnummer: 76074501 | Dimensjoner: 400 x 500 x 226 mm

E-nummer: 2543160

Koblingsskap, egnet for installasjon i krevende miljø og utsatte uteområder, bokser og rammer: glassfiberforsterket polykarbonat, svart, tilsvarende RAL 9005, dør: Polykarbonat.
Dreiearm for feste av profilhalvsylinder iht. DIN 18252

med svart dør

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1500 V
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
ventilert	nei
UL Type Rating	4X, 12/12K

Farger

Farge underdel	svart
Farge overdel	svart

Dimensjoner

Bredde	400 mm
Lengde	500 mm
Høyde	226 mm
Innvendig lengde	471 mm
Innvendig bredde	371 mm
Innvendig høyde	204 mm
Vekt	6.289 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brannegenskap iht. UL 50 / UL 746C	kan sammenlignes med 5VA
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Monteringstype	Veggmontering
Slagfasthet	IK09
kan plomberes	ja
Flensvariant	nei
Kan stables	nei
Låsesystem	2-punkts, svingarm
med festepunkter i lokket	ja
Type overdel	Dør
Låsinnsats	uten
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902679935
Packing Unit Code	CT
ETIM Class	EC000261
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale innføring	ikke relevant
Materiale tetning	Silikon
Materiale dekselskrue	Polyamid, glassfiberforsterket

Sertifikater

Kontrolltegn	UL-EU (EN 62208)
Kontrolltegn	UL-EU (EN 61439-1/-2)
Kontrolltegn	UL-EU (EN 61439-1/-3)
Kontrolltegn	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Håndbok

Manual EN	pdf (13 MB)
Manual DE	pdf (9 MB)

Monteringsanvisning

Monteringsanvisning	pdf (2 MB)

Dimensjonsblad

Dimensjonell tegning	dxf (19 MB)
Dimensjonell tegning	pdf (3 MB)
Dimensjonell tegning	dwg (4 MB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

UL-EU Sertifikat (EN 61439-2) EN	pdf (230 KB)
Produsenterklæring DE/EN	pdf (680 KB)
CE Erklæring PL	pdf (132 KB)
UL-EU Sertifikat (EN 61439-7) EN	pdf (231 KB)
CE Erklæring DE	pdf (129 KB)
UKCA Erklæring EN	pdf (51 KB)
DNV Sertifikat EN	pdf (205 KB)
UL-EU Sertifikat (EN 61439-3) EN	pdf (234 KB)
UL-EU Sertifikat (EN 62208) EN	pdf (236 KB)

Tilbehør

Låsesett f. svingarm GEOS-S SGA-DB/3

Dimensjoner : 80 x 120 x 10 mm
Produktnummer: 72206001
E-nummer: 2501228

Dobbelbit 3 mm tapp

Halvsylinder profil for GEOS-S kontrollskap

med svingbart håndtak

Overvåkningsliste

Detaljer

Låsesett f. svingarm GEOS-S SGA-2

Dimensjoner : 214 x 111 x 20 mm
Produktnummer: 72206901
E-nummer: 2501227

iht. NEK EN 18252, 8 x 45° justerbar, med tre nøkler, ulik lukking

Halvsylinder profil for GEOS-S kontrollskap

med svingbart håndtak

Overvåkningsliste

Detaljer

Monteringsplate GEOS MPI-4050

Dimensjoner : 350 x 450 x 5 mm
Produktnummer: 72000501
E-nummer: 2501152

for GEOS-L/-S 4050-22, GEOS-S 5040-22

Monteringsplate av isolasjonsmateriale, inkl. festeskruer, til gulvmontering, Alternativ montering...

Overvåkningsliste

Detaljer

Monteringsplate GEOS MPS-4050

Dimensjoner : 350 x 450 x 2 mm
Produktnummer: 72001501
E-nummer: 2501155

for GEOS-L/-S 4050-22, GEOS-S 5040-22

Monteringsplate av stålplate, inkl. festeskruer, til gulvmontering, Alternativ montering mulig med...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35-350

Dimensjoner : 35 x 350 x 7,5 mm
Produktnummer: 72003201
E-nummer: 2501161

for GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, lengde 350 mm, høyde...

Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35-450

Dimensjoner : 35 x 450 x 7,5 mm
Produktnummer: 72003301
E-nummer: 2501162

for GEOS-L/-S 4050, GEOS-S 5040, lengde 450 mm, høyde 7,5 mm

Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

Monteringsholder GEOS MH-22

Dimensjoner : 39 x 75 x 155,5 mm
Produktnummer: 72002301
E-nummer: 2501159

Monteringsholder-sett, til verktøyløs montering av DIN-skinner 35 x 7,5 mm og monteringsplater i...

Overvåkningsliste

Detaljer

Monteringsbrakett-sett GEOS MHU-22

Dimensjoner : 39 x 75 x 155,5 mm
Produktnummer: 72002701
E-nummer: 2501125

for GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...

Monteringsholder-sett universal, for montering av standardskinner GEOS NS 35-200 til -400 i ulike...

Overvåkningsliste

Detaljer

Skillevegg GEOS-S TW 40-22

Dimensjoner : 154 x 370 x 2,5 mm
Produktnummer: 72203501
E-nummer: 2501233

for GEOS-S 3040-22, GEOS-S 4030-22, GEOS-S 4050-22, GEOS-S 5040-22

Skillevegg av isolerende materiale for koblingsskap inkl. støtte, for å dele boksen

Overvåkningsliste

Detaljer

Skillevegg GEOS-S TW 50-22

Dimensjoner : 154 x 470 x 2,5 mm
Produktnummer: 72203601
E-nummer: 2501234

for GEOS-S 4050-22, GEOS-S 5040-22

Skillevegg av isolerende materiale for koblingsskap inkl. støtte, for å dele boksen

Overvåkningsliste

Detaljer

Innvendig dør GEOS-S IT 4050

Dimensjoner : 328,5 x 430,5 x 4 mm
Produktnummer: 72200601
E-nummer: 2501225

for GEOS-S 4050

Innerdør av isolasjonsmateriale for installasjon i GEOS kontrollskap, inkludert festemateriale og...

Overvåkningsliste

Detaljer

Berøringsvern-Modul GEOS-S BSM 4050-15

Dimensjoner : 333 x 432 x 12 mm
Produktnummer: 72209101
E-nummer: 2501197

for GEOS-S 4050-22, 15 TE, 1-rekkes, montering på endeside

Berøringsvernmoduler for montering uten verktøy i rammene til GEOS-koblingsskap, plast grå lignende...

Overvåkningsliste

Detaljer

Berøringsvern-Modul GEOS-S BSM 4050-15/MIT

Dimensjoner : 333 x 432 x 12 mm
Produktnummer: 72209201
E-nummer: 2501199

for GEOS-S 4050-22, 15 TE, 1-rekkes, montering på midten

Berøringsvernmoduler for montering uten verktøy i rammene til GEOS-koblingsskap, plast grå lignende...

Overvåkningsliste

Detaljer

Berøringsvern-Modul GEOS-S BSM 4050

Dimensjoner : 333 x 432 x 12 mm
Produktnummer: 72209301
E-nummer: 2501196

for GEOS-S 4050-22, glatt, uten gjennombrudd

Berøringsvernmoduler for montering uten verktøy i rammene til GEOS-koblingsskap, plast grå lignende...

Overvåkningsliste

Detaljer

Berøringsvern-Modul GEOS-S BSM 4050-15/3

Dimensjoner : 333 x 432 x 12 mm
Produktnummer: 72209801
E-nummer: 2501198

for GEOS-S 4050-22, 45 TE, 3-rekkers. Sett bestående av 2 x artikkel...

Berøringsvernmoduler for montering uten verktøy i rammene til GEOS-koblingsskap, plast grå lignende...

Overvåkningsliste

Detaljer

Monteringsdør GEOS-S EPT 4050

Dimensjoner : 250 x 425 x 4 mm
Produktnummer: 72202601
E-nummer: 2501215

for GEOS-S 4050-22

Festeplate av isolerende materiale for dør på GEOS-koblingsskap, inkl. festeskruer, for individuell...

Overvåkningsliste

Detaljer

Utvendig festelask GEOS ABL-10

Dimensjoner : 20 x 94 x 10 mm
Produktnummer: 72002001
E-nummer: 2501156

Veggavstand 10 mm

Sett med utvendige festelasker av plast, Montering i vinkel 0°, 45° eller 90° mulig, svart, Sett = 4...

Overvåkningsliste

Detaljer

Utvendig festelask GEOS ABL-40

Dimensjoner : 20 x 95 x 40 mm
Produktnummer: 72002101
E-nummer: 2501157

Veggavstand 40 mm

Sett med utvendige festelasker av plast, Montering i vinkel 0°, 45° eller 90° mulig, svart, Sett = 4...

Overvåkningsliste

Detaljer

Utvendig festelask GEOS ABL-10/ES

Dimensjoner : 35 x 90 x 8,5 mm
Produktnummer: 72007501
E-nummer: 2501120

Veggavstand 10 mm

Utvendig festeøresett i rustfritt stål V4A, montering i vinkel 0° eller 90° mulig, sett = 4 stk.

Overvåkningsliste

Detaljer

Utvendig festelask GEOS ABL-40/ES

Dimensjoner : 35 x 90 x 38,5 mm
Produktnummer: 72007601
E-nummer: 2501121

Veggavstand 40 mm

Utvendig festeøresett i rustfritt stål V4A, montering i vinkel 0° eller 90° mulig, sett = 4 stk.

Overvåkningsliste

Detaljer

Mastklemmer-sett GEOS MSS-40

Dimensjoner : 35 x 400 x 40,5 mm
Produktnummer: 72005101

Montering på 400mm-hus siden

Adapter for søylemontering av galvanisert stål, sett=2 stykk

Overvåkningsliste

Detaljer

Mastklemmer-sett GEOS MSS-50

Dimensjoner : 35 x 500 x 40,5 mm
Produktnummer: 72005201

Montering på 500mm-hus siden

Adapter for søylemontering av galvanisert stål, sett=2 stykk

Overvåkningsliste

Detaljer

Skruklemmer-sett SRS 60-90

Dimensjoner : 375 x 235 x 20 mm
Produktnummer: 72004001

for mastdiameter fra 60 til 90mm

Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk

Overvåkningsliste

Detaljer

Skruklemmer-sett SRS 90-150

Dimensjoner : 375 x 235 x 20 mm
Produktnummer: 72004101

for mastdiameter fra 90 til 150mm

Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk

Overvåkningsliste

Detaljer

Skruklemmer-sett SRS 150-210

Dimensjoner : 375 x 235 x 20 mm
Produktnummer: 72004201

for mastdiameter fra 150 til 210mm

Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk

Overvåkningsliste

Detaljer

Designplate GEOS DP-4050

Dimensjoner : 494 x 394 x 3 mm
Produktnummer: 72013201

for bakre tildekning av kabinettene GEOS 4050 ved bruk av...

Designplate av rustfritt stål V2A, 1 stykk

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35-250

Dimensjoner : 35 x 250 x 7,5 mm
Produktnummer: 72003101
E-nummer: 2501160

for GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, lengde 250 mm, høyde...

Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35-327

Dimensjoner : 35 x 327 x 7,5 mm
Produktnummer: 72003401

Lengde 327 mm, høyde 7,5 mm

Standardskinne iht. NEK EN 60715, bredde 35 mm, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35/15-250

Dimensjoner : 35 x 250 x 15 mm
Produktnummer: 72003601
E-nummer: 2501126

for GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, lengde 250 mm, høyde...

Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35/15-350

Dimensjoner : 35 x 350 x 15 mm
Produktnummer: 72003701
E-nummer: 2501128

for GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, lengde 350 mm, høyde...

Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35/15-327

Dimensjoner : 35 x 327 x 15 mm
Produktnummer: 72003901
E-nummer: 2501127

Lengde 327 mm, høyde 15 mm

Standardskinne iht. NEK EN 60715, bredde 35 mm, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35/15-450

Dimensjoner : 35 x 450 x 15 mm
Produktnummer: 72003801
E-nummer: 2501129

for GEOS-L/-S 4050, GEOS-S 5040, lengde 450 mm, høyde 15 mm

Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35-300

Dimensjoner : 35 x 300 x 7,5 mm
Produktnummer: 72008201
E-nummer: 2501131

for GEOS-L/-S 3040, GEOS-L/-S 4050, lengde 300 mm, høyde 7,5 mm

Standardskinne iht. DIN EN 60715, 35 mm bredde, inkl. festeskruer, for montering på GEOS...

Overvåkningsliste

Detaljer

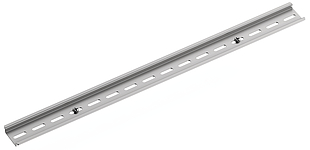

DIN-skinne GEOS NS35-400

Dimensjoner : 35 x 400 x 7,5 mm
Produktnummer: 72008301
E-nummer: 2501132

for GEOS-L/-S 4050, lengde 400 mm, høyde 7,5 mm

Standardskinne iht. DIN EN 60715, 35 mm bredde, inkl. festeskruer, for montering på GEOS...

Overvåkningsliste

Detaljer

Bærestativ GEOS TGS 4050-3

Dimensjoner : 350 x 466 x 35 mm
Produktnummer: 72006401

3-rekkers, 18 avstandsenheter, standardskinner 35 x 7,5 mm, for...

Bærestativ med standardskinne bredde 35 mm, i høydene 7,5 og 15 mm, inkl. festeskruer for...

Overvåkningsliste

Detaljer

Bærestativ GEOS TGS NS35/15 4050-2

Dimensjoner : 450 x 366 x 35 mm
Produktnummer: 72007301
E-nummer: 2501134

2-rekkers, 21 avstandsenheter, standardskinner 35 x 15 mm, for...

Bærestativ med standardskinne bredde 35 mm, i høydene 7,5 og 15 mm, inkl. festeskruer for...

Overvåkningsliste

Detaljer

Monteringsbrakett-sett GEOS MH-22 NS35/15

Dimensjoner : 39 x 75 x 155,5 mm
Produktnummer: 72002501
E-nummer: 2501123

for GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...

Monteringsholder-sett, til verktøyløs montering av standardskinner 35 x 15 mm og monteringsplater i...

Overvåkningsliste

Detaljer

Monteringsplate mellomramme GEOS-S EPR 4050/5040

Dimensjoner : 331 x 431 x 4 mm
Produktnummer: 72201501
E-nummer: 2501208

for GEOS-S 4050-22 og GEOS-S 5040-22

Festeplate av isolerende materiale for rammene på GEOS-koblingsskap, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

Skruesett GEOS-S 4050/5040 S

Dimensjoner : 214 x 111 x 20 mm
Produktnummer: 72204201
E-nummer: 2501183

for koblingsskap GEOS-S 4050 og GEOS-S 5040 som erstatning

Dekselskruesett koblingsskap

Overvåkningsliste

Detaljer

Hurtiglås-sett GEOS-S 4050/5040 SV

Dimensjoner : 214 x 111 x 20 mm
Produktnummer: 72204501
E-nummer: 2501184

for koblingsskap GEOS-S 4050 og GEOS-S 5040 som erstatning

Hurtigkoblingssett koblingsskap

Overvåkningsliste

Detaljer

Dør-demper GEOS-S TFS

Dimensjoner : 120 x 170 x 10 mm
Produktnummer: 72207001
E-nummer: 2501229

for GEOS-S koblingsskap

Dørholder for fiksering av åpnet koblingsdør i to mulige posisjoner

Overvåkningsliste

Detaljer

Innendørs belysningssett GEOS-S IBS 4050/5040

Dimensjoner : 350 x 250 x 10 mm
Produktnummer: 72206501
E-nummer: 2501219

for GEOS-S 4050/5040

Innvendig belysningssett for å belyse interiøret i GEOS-S kontrollskap, inkludert dørkontaktbrytere...

Overvåkningsliste

Detaljer

Strømforsyningsenhet NT-35-24

Dimensjoner : 110 x 77 x 55 mm
Produktnummer: 72212001

Strømforsyningsenhet for montering på NS35 standardskinne. Inngangsspenning 85V til 264 V AC,...

Overvåkningsliste

Detaljer

Sett med lufteelementer BEL Air M40/gn

Dimensjoner : 150 x 220 x 10 mm
Produktnummer: 26344001
E-nummer: 2501171

M40, Sett = 2 stk., Luftvekslingsrate: 30 l / dag / sett

Sett med BEL Air lufteelementer, for å unngå at det dannes kondens i boksen, for loddrett montering...

Overvåkningsliste

Detaljer

Trinndrill LFR

Produktnummer: 19599501

Gjennomgangsåpning: M16-32, hull: 16,5-32,5 mm

Hullfres

Overvåkningsliste

Detaljer

Denne artikkelen er arkivert!

Hullfres LFR M40

Produktnummer: 19540001

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...

Overvåkningsliste

Detaljer

Denne artikkelen er arkivert!

Hullfres LFR M50

Produktnummer: 19550001

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...

Overvåkningsliste

Detaljer

Denne artikkelen er arkivert!

Hullfres LFR M63

Produktnummer: 19563001

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...

Overvåkningsliste

Detaljer

Dobbelmembranstuss DMS M16/sw

Dimensjoner : 20,7 x 20,7 x 13,2 mm
Produktnummer: 26001601
E-nummer: 1226554

Tetningsområde 5 - 9 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...

Overvåkningsliste

Detaljer

Dobbelmembranstuss DMS M20/sw

Dimensjoner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26002001
E-nummer: 1226556

Tetningsområde 7 - 13 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...

Overvåkningsliste

Detaljer

Dobbelmembranstuss DMS M25/sw

Dimensjoner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26002501
E-nummer: 1226559

Tetningsområde 9 - 17 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...

Overvåkningsliste

Detaljer

Dobbelmembranstuss DMS M32/sw

Dimensjoner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26003201
E-nummer: 1226563

Tetningsområde 13 - 21 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...

Overvåkningsliste

Detaljer

Kabelskruforbindelse KVR M12 LG-MGM/sw

Dimensjoner : 16,8 x 16,8 x 32 mm
Produktnummer: 22901201
E-nummer: 1243093
