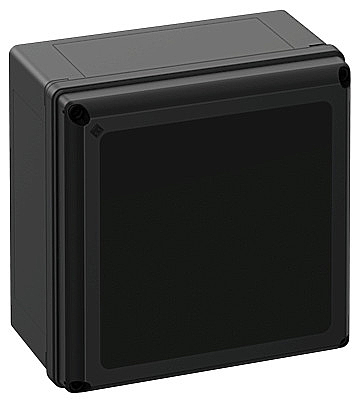

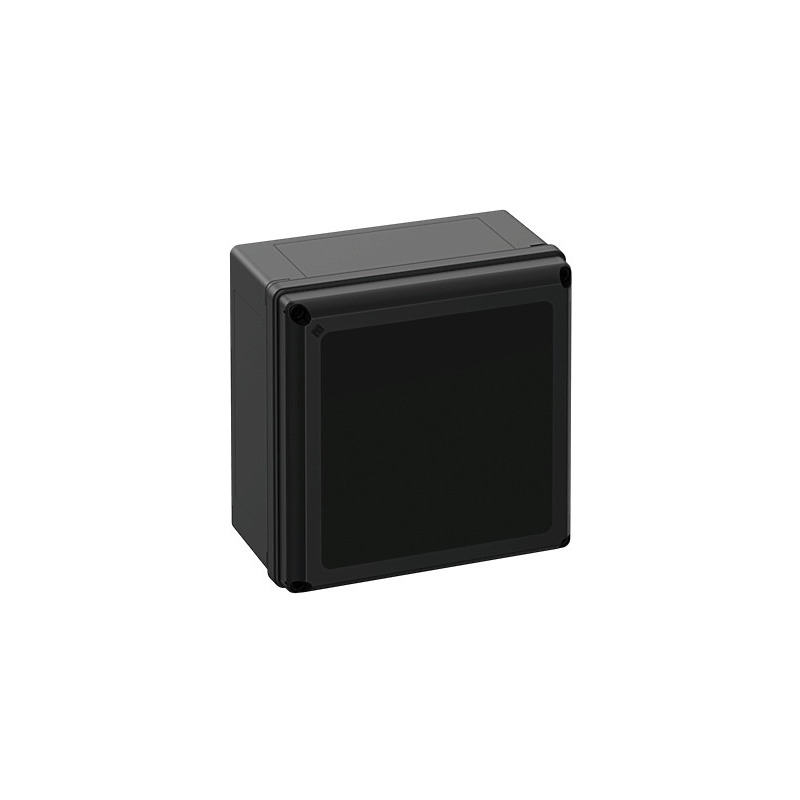

Tom kapsling

GEOS-L 3030-18-o/sw

Produktnummer: 74243301 | Dimensjoner: 300 x 300 x 180 mm

E-nummer: 2501218

Tom kapsling, egnet for installasjon i tøffe miljøer og i ubeskyttede uteområder, Boks: glassfiberforsterket polykarbonat, svart, lik RAL 9005, Deksel: polykarbonat

Med svart deksel

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1500 V
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
ventilert	nei
UL Type Rating	4X, 12/12K

Farger

Farge underdel	svart
Farge overdel	svart

Dimensjoner

Bredde	300 mm
Lengde	300 mm
Høyde	180 mm
Innvendig lengde	271 mm
Innvendig bredde	271 mm
Innvendig høyde	158 mm
Vekt	2.48 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brannegenskap iht. UL 50 / UL 746C	kan sammenlignes med 5VA
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK09
kan plomberes	ja
Flensvariant	nei
Kan stables	ja
med festepunkter i lokket	ja
Type overdel	Deksel

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902667055
Packing Unit Code	CT
ETIM Class	EC000261
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale innføring	ikke relevant
Materiale tetning	Silikon
Materiale dekselskrue	Polyamid, glassfiberforsterket

Sertifikater

Kontrolltegn	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Kontrolltegn	UL-EU (EN 62208)
Kontrolltegn	UL-EU (EN 61439-1/-2)
Kontrolltegn	UL-EU (EN 61439-1/-3)
Kontrolltegn	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Håndbok

Manual EN	pdf (13 MB)
Manual DE	pdf (9 MB)

Monteringsanvisning

Monteringsanvisning	pdf (2 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (635 KB)
Dimensjonell tegning	dwg (1 MB)
Dimensjonell tegning	dxf (8 MB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/FR	pdf (62 KB)
UL-EU Sertifikat (EN 62208) EN	pdf (256 KB)
UL-EU Sertifikat (EN 61439-3) EN	pdf (258 KB)
UL Sertifikat (UL50 / UL50E) EN	pdf (279 KB)
UL-EU Sertifikat (EN 61439-2) EN	pdf (286 KB)
UL-EU Sertifikat (EN 61439-7) EN	pdf (258 KB)
Produsenterklæring DE/EN	pdf (680 KB)
CE Erklæring DE/EN/PL	pdf (75 KB)
DLG Opptak EN	pdf (936 KB)
DLG Opptak DE	pdf (703 KB)
DNV Sertifikat EN	pdf (205 KB)

Tilbehør

Monteringsplate GEOS MPI-3030

Dimensjoner : 250 x 250 x 5 mm
Produktnummer: 72000301
E-nummer: 2501150

for GEOS-L/-S 3030-18/-22

Monteringsplate av isolasjonsmateriale, inkl. festeskruer, til gulvmontering, Alternativ montering...

Overvåkningsliste

Detaljer

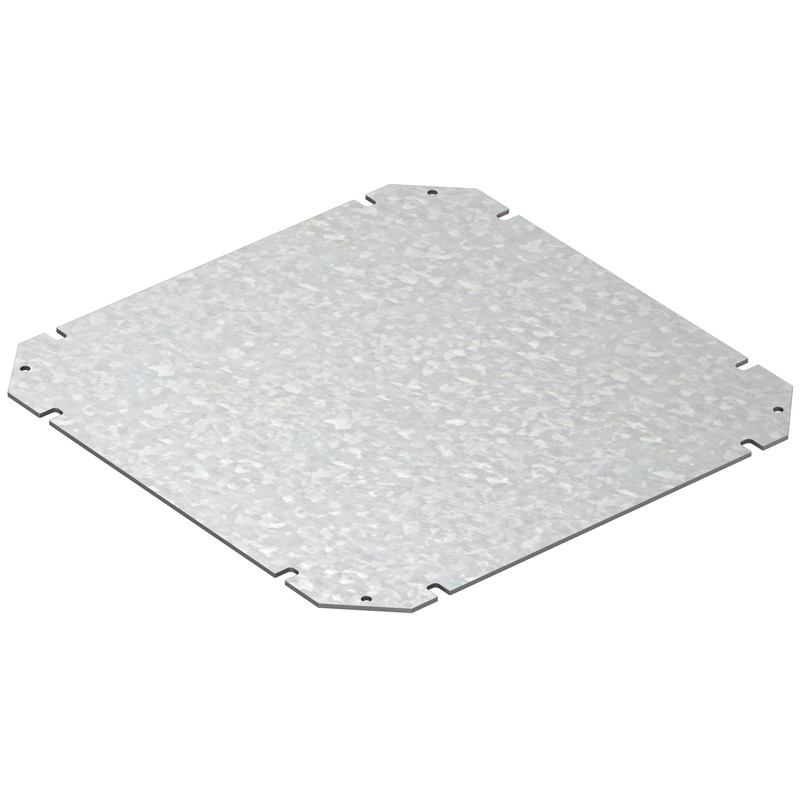

Monteringsplate GEOS MPS-3030

Dimensjoner : 250 x 250 x 2 mm
Produktnummer: 72001301
E-nummer: 2501153

for GEOS-L/-S 3030-18/-22

Monteringsplate av stålplate, inkl. festeskruer, til gulvmontering, Alternativ montering mulig med...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35-250

Dimensjoner : 35 x 250 x 7,5 mm
Produktnummer: 72003101
E-nummer: 2501160

for GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, lengde 250 mm, høyde...

Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

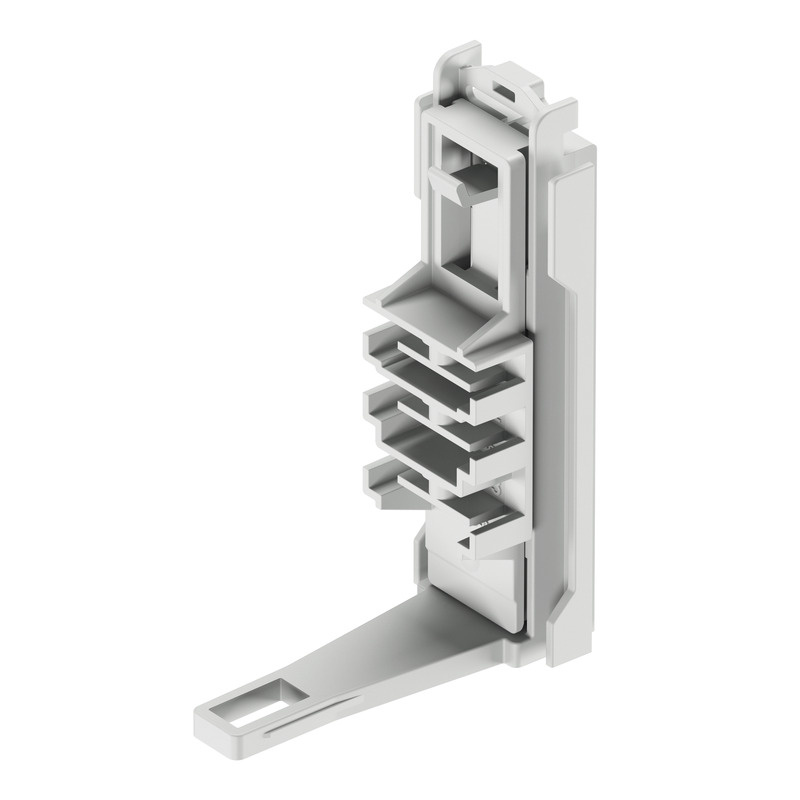

Monteringsholder GEOS MH-18

Dimensjoner : 39 x 75 x 109,5 mm
Produktnummer: 72002201
E-nummer: 2501158

for GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

Monteringsholder-sett, til verktøyløs montering av DIN-skinner 35 x 7,5 mm og monteringsplater i...

Overvåkningsliste

Detaljer

DIN-skinne GEOS NS35/15-250

Dimensjoner : 35 x 250 x 15 mm
Produktnummer: 72003601
E-nummer: 2501126

for GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, lengde 250 mm, høyde...

Standardskinne iht. DIN EN 60715, 35 mm bred, i høydene 7,5 og 15 mm, inkl. festeskruer, for...

Overvåkningsliste

Detaljer

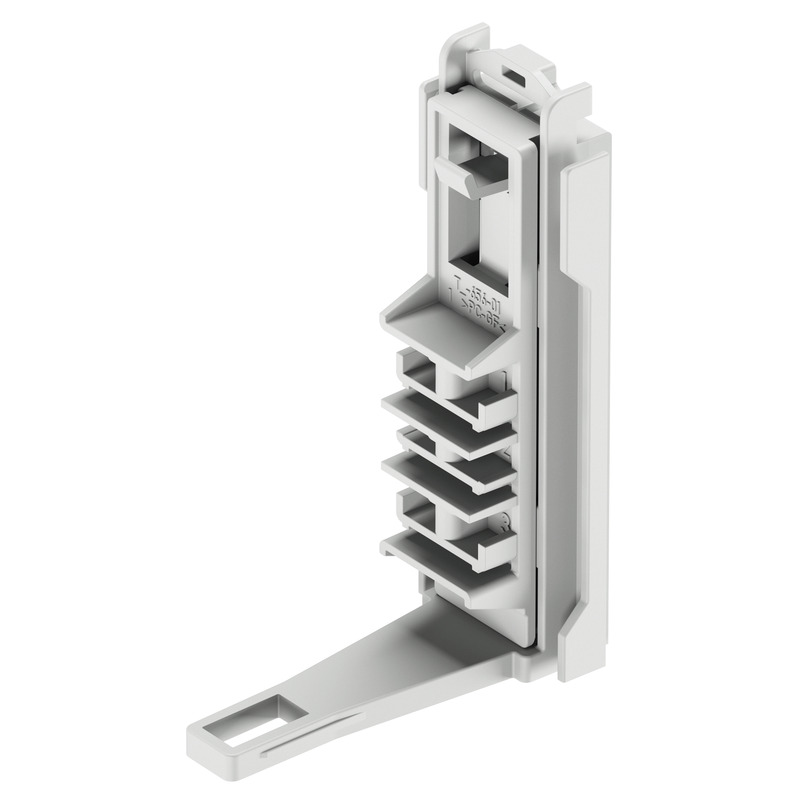

Monteringsbrakett-sett GEOS MH-18 NS35/15

Dimensjoner : 39 x 75 x 109,5 mm
Produktnummer: 72002401
E-nummer: 2501122

for GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

Monteringsholder-sett, til verktøyløs montering av standardskinner 35 x 15 mm og monteringsplater i...

Overvåkningsliste

Detaljer

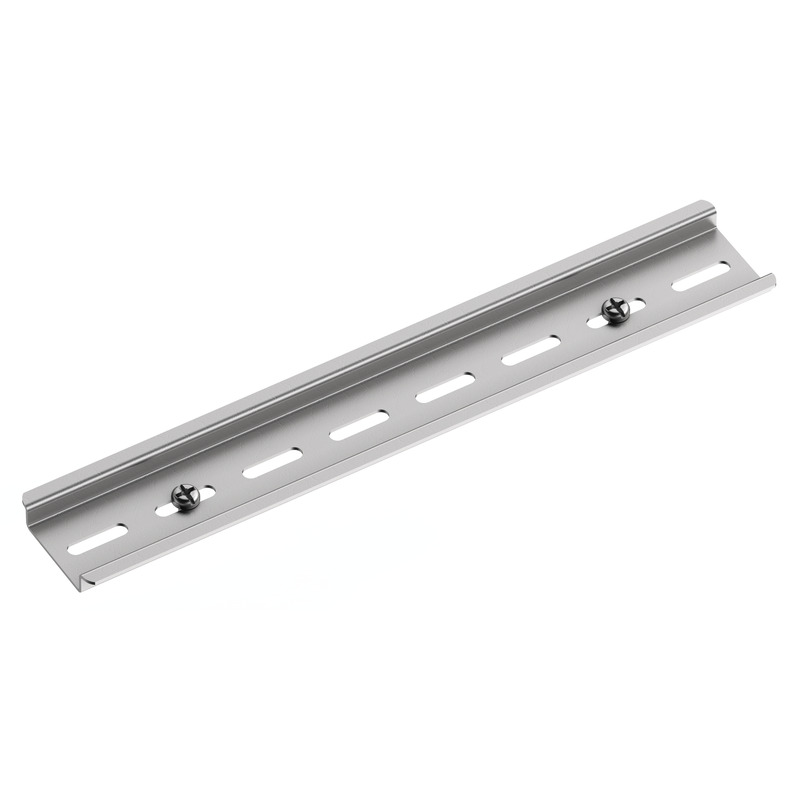

DIN-skinne GEOS NS35-200

Dimensjoner : 35 x 200 x 7,5 mm
Produktnummer: 72008101
E-nummer: 2501130

for GEOS-L/-S 3030, GEOS-L/-S 3040, lengde 200 mm, høyde 7,5 mm

Standardskinne iht. DIN EN 60715, 35 mm bredde, inkl. festeskruer, for montering på GEOS...

Overvåkningsliste

Detaljer

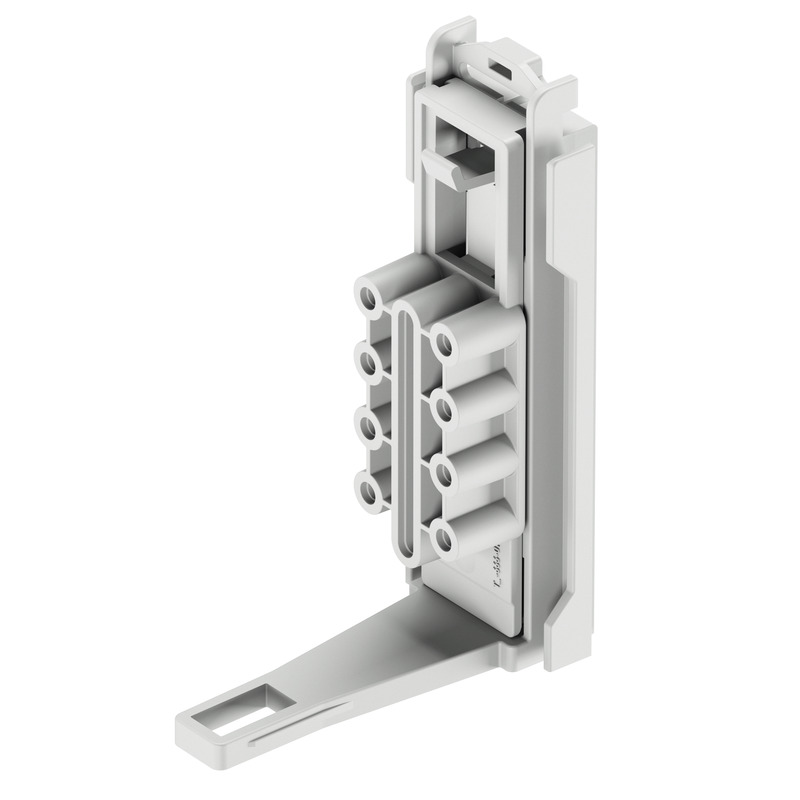

Monteringsbrakett-sett GEOS MHU-18

Dimensjoner : 39 x 75 x 109,5 mm
Produktnummer: 72002601
E-nummer: 2501124

for GEOS-L/S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

Monteringsholder-sett universal, for montering av standardskinner GEOS NS 35-200 til -400 i ulike...

Overvåkningsliste

Detaljer

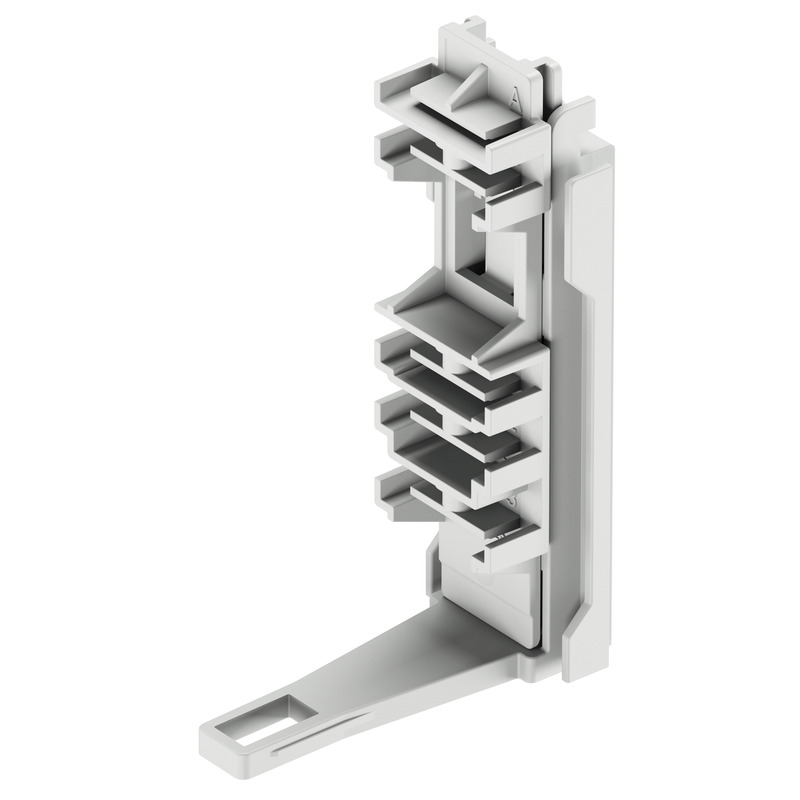

Monteringsbrakett-sett GEOS-L MHH-18

Dimensjoner : 39 x 75 x 117 mm
Produktnummer: 72102201
E-nummer: 2501139

for GEOS-L 3030-18, GEOS-L 3040-18

Monteringsholder-sett, for verktøyløs montering av standardskinner 35 x 7,5 mm og monteringsplater i...

Overvåkningsliste

Detaljer

Skillevegg GEOS-L TW 30-18

Dimensjoner : 270 x 110 x 2,5 mm
Produktnummer: 72103201
E-nummer: 2501166

for GEOS-L 3030-18, GEOS-L 3040-18

Skillevegg av isolerende materiale for tom boks inkl. støtte, for å dele boksen

Overvåkningsliste

Detaljer

Monteringsplate GEOS-L EP-3030

Dimensjoner : 276 x 276 x 4 mm
Produktnummer: 72101301
E-nummer: 2501163

for GEOS-L 3030-18/-22

Festeplate av isolerende materiale for tom boks, inkl. festeskruer, for individuell bruk, f.eks....

Overvåkningsliste

Detaljer

Berøringsvern GEOS-L BSA 3030-1

Dimensjoner : 276 x 276 x 2 mm
Produktnummer: 72105101

1-rekkers, 12-modul, for montering i GEOS-L 3030 tomkabinetter

Beskyttelse mot berøring for modulære apparater, inkl. festeskruer, for montering i GEOS-L...

Overvåkningsliste

Detaljer

Monteringsplate GEOS-L EPD-3030

Dimensjoner : 276 x 276 x 4 mm
Produktnummer: 72101601

for GEOS-L 3030-18/-22

Festeplate av isolerende materiale for montering på innsiden av dekselet i tomme bokser, inkl....

Overvåkningsliste

Detaljer

Lokk-skruesett GEOS-L DS

Dimensjoner : 110 x 80 x 40 mm
Produktnummer: 72104001

for tomkabinett GEOS-L 3030/3040 som erstatningsbehov

Dekselskruesett tom boks

Overvåkningsliste

Detaljer

Hurtiglås-sett GEOS-L SV

Dimensjoner : 130 x 80 x 20 mm
Produktnummer: 72104201

for tomkabinett GEOS-L 3030/3040 som erstatningsbehov

Hurtiglås-sett tom boks

Overvåkningsliste

Detaljer

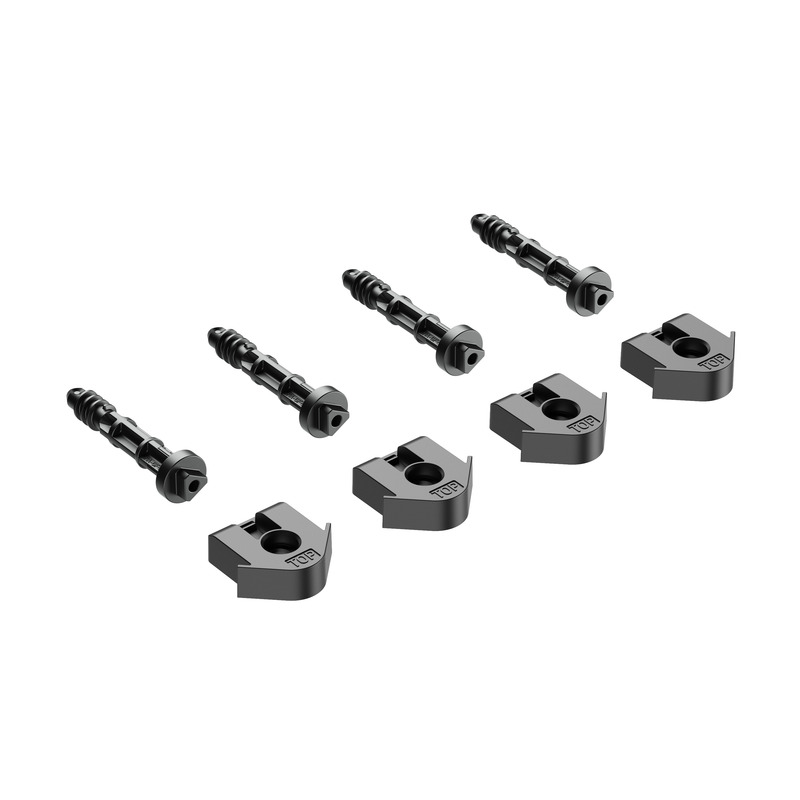

Lokk-skruesett GEOS-L DS/DK

Dimensjoner : 214 x 111 x 20 mm
Produktnummer: 72104401
E-nummer: 2501137

for tomt hus GEOS-L 3030/3040

Dekkskruesett med sikkerhetsfunksjon for GEOS-L tom skap, 3030/3040, 8 mm trekantet hodeform

Overvåkningsliste

Detaljer

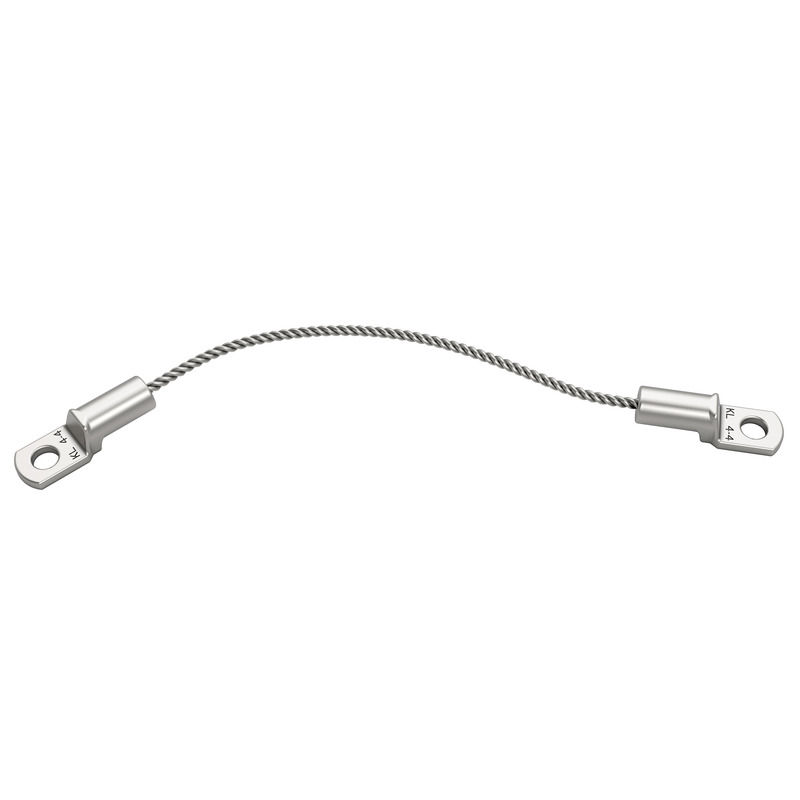

Sikring mot tap av lokk GEOS-L DVS

Dimensjoner : 120 x 170 x 10 mm
Produktnummer: 72103701
E-nummer: 2501138

For sikring mot tap av lokk på GEOS tomme kapslinger, hindrer at...

Dekselsikring i rustfritt stål med festeskruer, kan ettermonteres

Overvåkningsliste

Detaljer

Utvendig festelask GEOS ABL-10

Dimensjoner : 20 x 94 x 10 mm
Produktnummer: 72002001
E-nummer: 2501156

Veggavstand 10 mm

Sett med utvendige festelasker av plast, Montering i vinkel 0°, 45° eller 90° mulig, svart, Sett = 4...

Overvåkningsliste

Detaljer

Utvendig festelask GEOS ABL-40

Dimensjoner : 20 x 95 x 40 mm
Produktnummer: 72002101
E-nummer: 2501157

Veggavstand 40 mm

Sett med utvendige festelasker av plast, Montering i vinkel 0°, 45° eller 90° mulig, svart, Sett = 4...

Overvåkningsliste

Detaljer

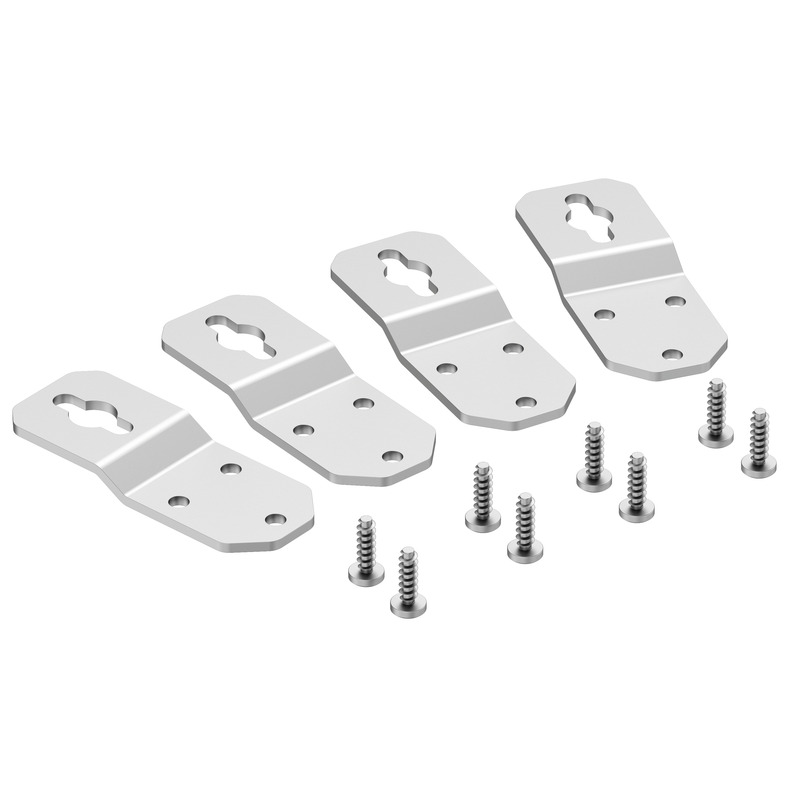

Utvendig festelask GEOS ABL-10/ES

Dimensjoner : 35 x 90 x 8,5 mm
Produktnummer: 72007501
E-nummer: 2501120

Veggavstand 10 mm

Utvendig festeøresett i rustfritt stål V4A, montering i vinkel 0° eller 90° mulig, sett = 4 stk.

Overvåkningsliste

Detaljer

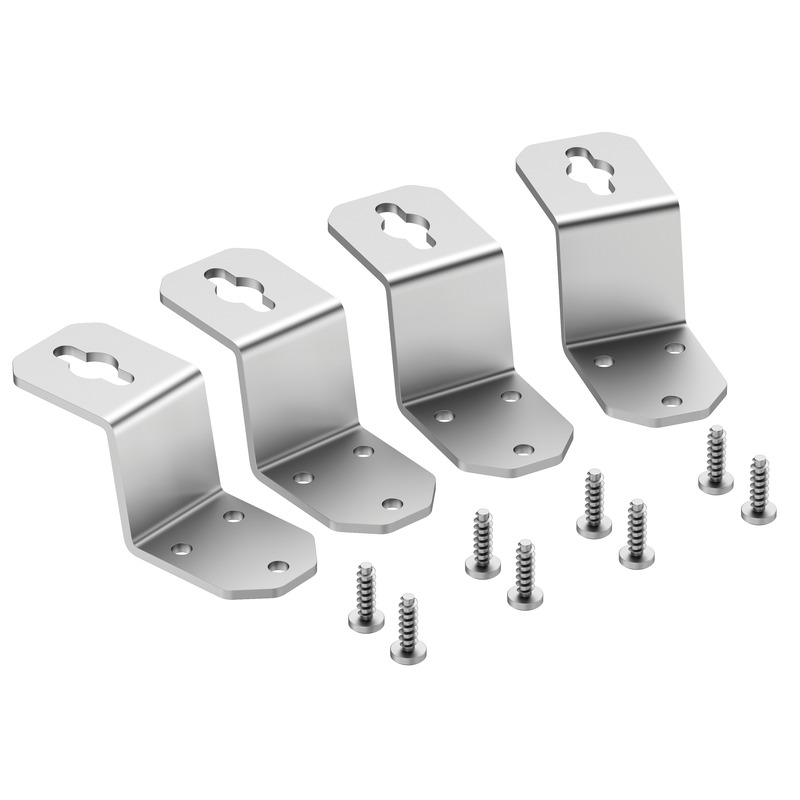

Utvendig festelask GEOS ABL-40/ES

Dimensjoner : 35 x 90 x 38,5 mm
Produktnummer: 72007601
E-nummer: 2501121

Veggavstand 40 mm

Utvendig festeøresett i rustfritt stål V4A, montering i vinkel 0° eller 90° mulig, sett = 4 stk.

Overvåkningsliste

Detaljer

Mastklemmer-sett GEOS MSS-30

Dimensjoner : 35 x 300 x 40,5 mm
Produktnummer: 72005001

Montering på 300mm-hus siden

Adapter for søylemontering av galvanisert stål, sett=2 stykk

Overvåkningsliste

Detaljer

Skruklemmer-sett SRS 60-90

Dimensjoner : 375 x 235 x 20 mm
Produktnummer: 72004001

for mastdiameter fra 60 til 90mm

Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk

Overvåkningsliste

Detaljer

Skruklemmer-sett SRS 90-150

Dimensjoner : 375 x 235 x 20 mm
Produktnummer: 72004101

for mastdiameter fra 90 til 150mm

Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk

Overvåkningsliste

Detaljer

Skruklemmer-sett SRS 150-210

Dimensjoner : 375 x 235 x 20 mm
Produktnummer: 72004201

for mastdiameter fra 150 til 210mm

Skruklemme-sett av rustfritt stål V2A, i forbindelse med mastklemme-sett GEOS MSS, sett=2 stykk

Overvåkningsliste

Detaljer

Designplate GEOS DP-3030

Dimensjoner : 294 x 294 x 3 mm
Produktnummer: 72013001

for bakre tildekning av kabinettene GEOS 3030 ved bruk av...

Designplate av rustfritt stål V2A, 1 stykk

Overvåkningsliste

Detaljer

Sett med lufteelementer BEL Air M40/gn

Dimensjoner : 150 x 220 x 10 mm
Produktnummer: 26344001
E-nummer: 2501171

M40, Sett = 2 stk., Luftvekslingsrate: 30 l / dag / sett

Sett med BEL Air lufteelementer, for å unngå at det dannes kondens i boksen, for loddrett montering...

Overvåkningsliste

Detaljer

Trinndrill LFR

Produktnummer: 19599501

Gjennomgangsåpning: M16-32, hull: 16,5-32,5 mm

Hullfres

Overvåkningsliste

Detaljer

Denne artikkelen er arkivert!

Hullfres LFR M40

Produktnummer: 19540001

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...

Overvåkningsliste

Detaljer

Denne artikkelen er arkivert!

Hullfres LFR M50

Produktnummer: 19550001

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...

Overvåkningsliste

Detaljer

Denne artikkelen er arkivert!

Hullfres LFR M63

Produktnummer: 19563001

Hullfres for hånd- og søylebormaskiner, industriutførelse av høy...

Hullfres for hånd- og søyleboremaskiner, høyverdig industriutførelse med hardmetallskjæreplater for...

Overvåkningsliste

Detaljer

Dobbelmembranstuss DMS M16/sw

Dimensjoner : 20,7 x 20,7 x 13,2 mm
Produktnummer: 26001601
E-nummer: 1226554

Tetningsområde 5 - 9 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...

Overvåkningsliste

Detaljer

Dobbelmembranstuss DMS M20/sw

Dimensjoner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26002001
E-nummer: 1226556

Tetningsområde 7 - 13 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...

Overvåkningsliste

Detaljer

Dobbelmembranstuss DMS M25/sw

Dimensjoner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26002501
E-nummer: 1226559

Tetningsområde 9 - 17 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...

Overvåkningsliste

Detaljer

Dobbelmembranstuss DMS M32/sw

Dimensjoner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26003201
E-nummer: 1226563

Tetningsområde 13 - 21 mm

Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...

Overvåkningsliste

Detaljer

Kabelskruforbindelse KVR M12 LG-MGM/sw

Dimensjoner : 16,8 x 16,8 x 32 mm
Produktnummer: 22901201
E-nummer: 1243093
