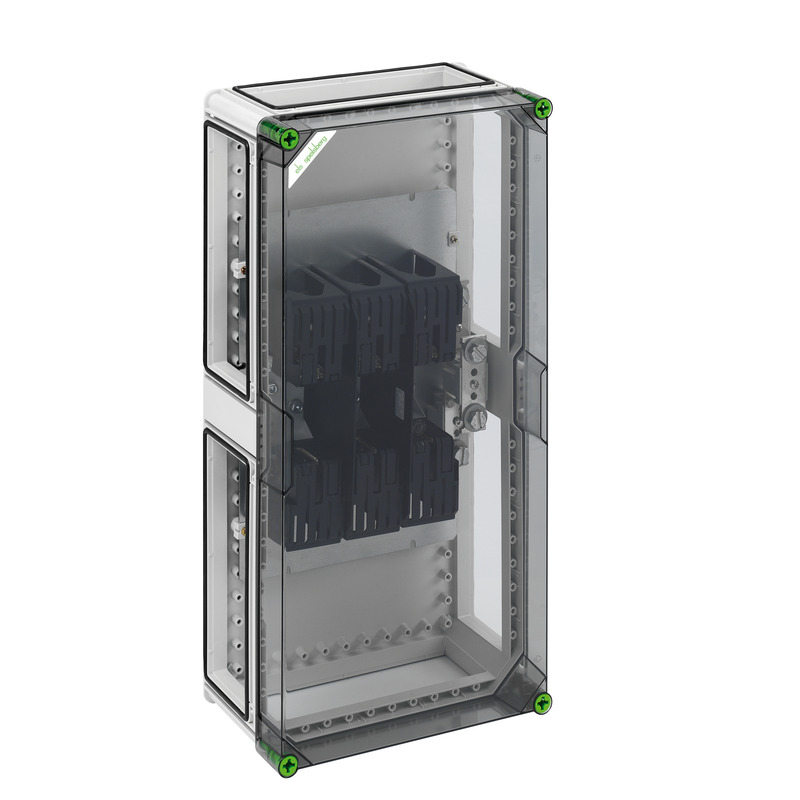

NH-sikringsboks

GTS 421

Produktnummer: 02242101 | Dimensjoner: 320 x 640 x 179 mm

NH-sikringsboks, 1 x NH 2-sikringsunderdel, Skrueforbindelse M10, PE/N-klemme M12, montert på monteringsplate, 4 x bokskobling (GGV)

med gjennomsiktig lokk

elektriske egenskaper

Nominell driftsspenning AC 690 V
Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 1000 V
Beskyttelsesklasse II
Beskyttelsesart IP65
Nominell strøm 400 Ampere
UL Type Rating 3R

Dimensjoner

Bredde 320 mm
Lengde 640 mm
Høyde 179 mm
Vekt 7.9498 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V2
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Slagfasthet IK08
Dreiemoment for dekselskruen 2.5 Nm
Kan stables ja

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902051502
Packing Unit Code CT
ETIM Class EC000100
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat
Materiale tetning Polyuretan
Materiale dekselskrue Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning dxf (3 MB)
Dimensjonell tegning dwg (572 KB)
Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (359 KB)
Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (315 KB)

Sertifikat

UKCA Erklæring EN pdf (90 KB)
CE Erklæring DE/EN/FR pdf (217 KB)

Tilbehør

Flenssett GFS 14-m

  • Produktnummer: 07251401

Flenssett bestående av flensene GFL 321, 2x 331, 341, 351 og 361



Flenssett med metriske utstansinger, 2 x flenskobling per flens



Prismeklemme KPK NH 2

  • Dimensjoner : 27 x 20,2 x 21 mm
  • Produktnummer: 07673201

for AL/CU-leder 1x (120-240), aluminiumsleder se teknisk vedlegg, sett...



Prismeklemmer for NH-sikringsunderdel, for lastskillebryter, for aluminium- og kobberleder
