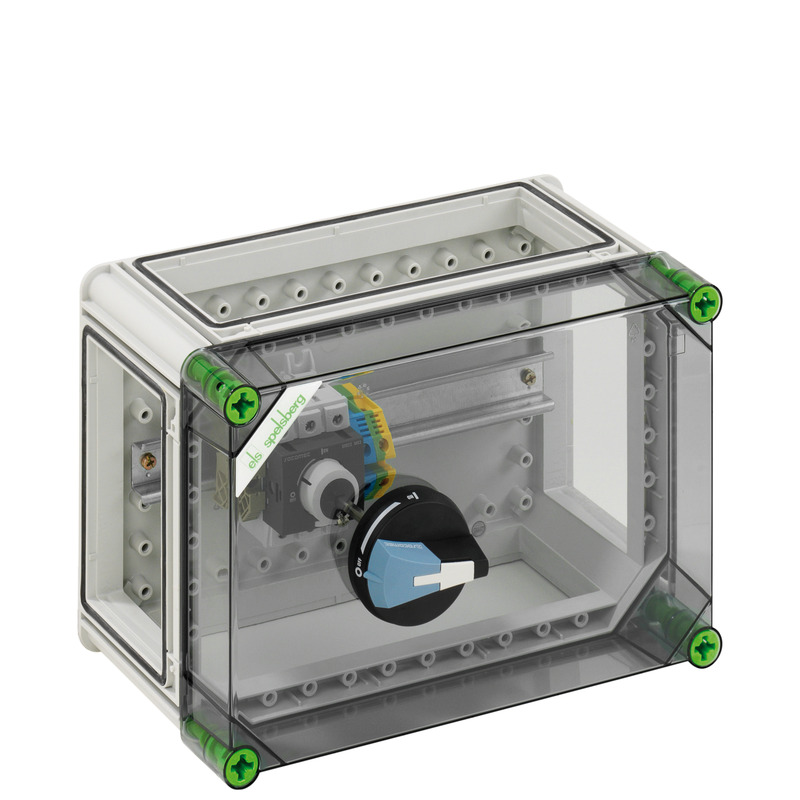

Trennschaltergehäuse GTE 106 (03210601) Boks med komponenter: Spelsberg

Skillebryterboks

GTE 106

Produktnummer: 03210601 | Dimensjoner: 320 x 220 x 179 mm

Boks lastskillebryter med ekstern betjening, låsbar, 1 x lastskillebryter 63A, 3-polet koblende, Burklemme 2,5 - 35 mm², for CU-leder, PE/N-klemme 16 mm², 3 x bokskobling (GGV)

med gjennomsiktig lokk

elektriske egenskaper

Nominell driftsspenning AC 690 V
Måledriftsspenning DC 400 V
Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 1000 V
Beskyttelsesklasse II
Beskyttelsesart IP65
Nominell strøm 63 Ampere
UL Type Rating 3R

Dimensjoner

Bredde 320 mm
Lengde 220 mm
Høyde 179 mm
Vekt 1.996 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V2
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Slagfasthet IK08
Dreiemoment for dekselskruen 2.5 Nm
Kan stables ja

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902054695
Packing Unit Code CT
ETIM Class EC000249
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat
Materiale tetning Polyuretan
Materiale dekselskrue Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning pdf (359 KB)
Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (220 KB)
Dimensjonell tegning dxf (2 MB)
Dimensjonell tegning dwg (389 KB)
Dimensjonell tegning jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/FR pdf (218 KB)
UKCA Erklæring EN pdf (48 KB)

Tilbehør

Flenssett GFS 11-m

  • Produktnummer: 07251101

Flenssett bestående av flensene GFL 211, 221, 341 og 351



Flenssett med metriske utstansinger, 2 x flenskobling per flens



Tilbehør skillebrytere GHT 161

  • Dimensjoner : 20 x 90 x 90 mm
  • Produktnummer: 07716101

Hjelpebryter med 1 åpner og 1 lukker, GTE 108, for lastskillebryter,...



Hjelpebryter, for lastskillebryter
