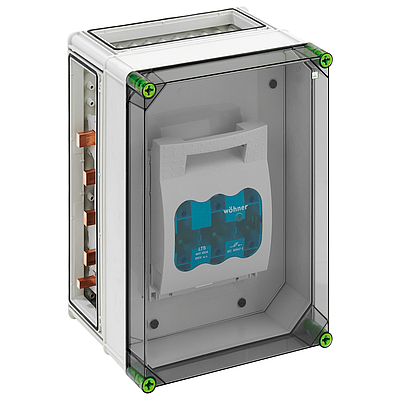

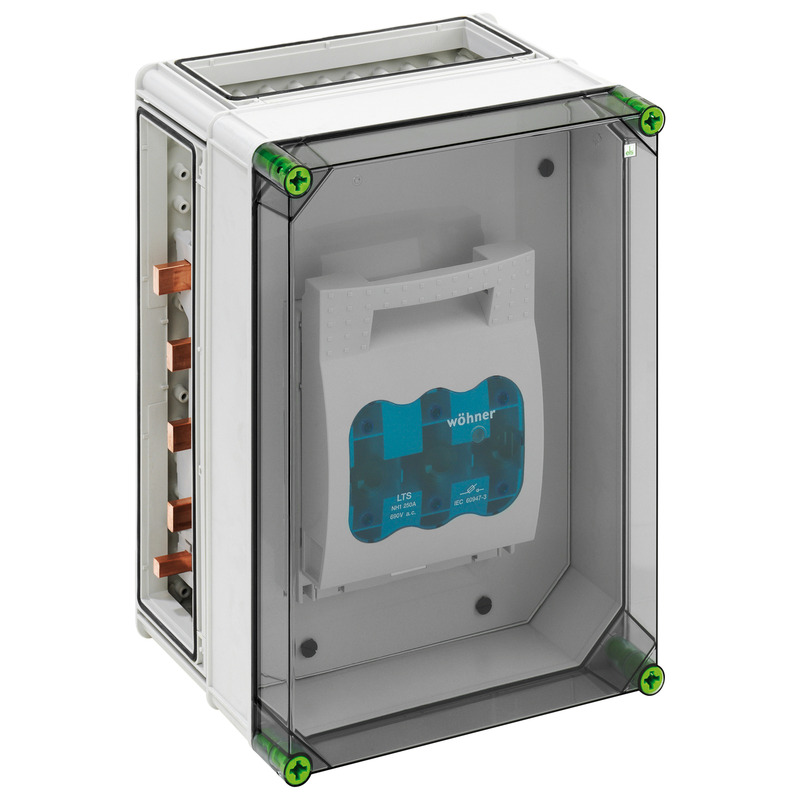

NH-Reiterlasttrennergehäuse GST 3115-400 Plus (04711584) Samleskinne-boks med komponenter: Spelsberg

NH-boks lastskilleskyvebryter

GST 3115-400 Plus

Produktnummer: 04711584 | Dimensjoner: 320 x 440 x 254 mm

NH-boks skyvesikrings-lastskillebryter med ekstra koblingfelt, 1 x NH 1 skyvesikrings-lastskillebryter, Nominell strøm 224 A, Skrueforbindelse M10, Utgang oppe, på samleskinne 5-polet, N-klemme 16 - 120 mm², PE-klemme 16 - 120 mm², 4 x bokskobling (GGV)

på samleskinnesystem 400 A, med gjennomsiktig lokk

elektriske egenskaper

Nominell driftsspenning AC 690 V
Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 1000 V
Beskyttelsesklasse II
Beskyttelsesart IP65
UL Type Rating 3R

Dimensjoner

Bredde 320 mm
Lengde 440 mm
Høyde 254 mm
Vekt 9.012 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Slagfasthet IK08
Dreiemoment for dekselskruen 2.5 Nm
Kan stables ja

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902988013
Packing Unit Code CT
ETIM Class EC000249
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat, glassfiberforsterket
Materiale tetning Polyuretan
Materiale dekselskrue Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

koblingsskjema pdf (36 KB)
koblingsskjema jpg (541 KB)

Sertifikat

CE Erklæring DE/EN/PL pdf (138 KB)
UKCA Erklæring EN pdf (166 KB)
CE Erklæring DE/EN/FR pdf (136 KB)

Anbudstekster
