Kombi-Reiter-Gehäuse GST 501-KN-400 Plus (04750184) Samleskinne-boks med komponenter: Spelsberg

Kombi-skyvebryterboks

GST 501-KN-400 Plus

Produktnummer: 04750184 | Dimensjoner: 640 x 440 x 179 mm

Kombi-skyvebryterboks med ekstra koblingsfelt, 1 x NH 00 skyvesikrings-lastskillebryter, Nominell strøm 125 A, Klemmekobling 1,5 - 70 mm², Utgang oppe, 5 x 3-polet D02-skyvesikringssokkel, E 18-gjenger, Nominell strøm 63 A, Skrueforbindelse 1,5 - 25 mm², på samleskinne 5-polet, med 5 samleskinneklemmer 16 - 70 mm², N-klemme 4 - 35 mm², PE-klemme 4 - 35 mm², N-klemmer 1,5 - 16 mm², PE-klemmer 1,5 - 16 mm², 4 x bokskobling (GGV)

på samleskinnesystem 400 A, med gjennomsiktig lokk

elektriske egenskaper

Nominell driftsspenning AC 400 V
Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 1000 V
Beskyttelsesklasse II
Beskyttelsesart IP65
UL Type Rating 3R

Dimensjoner

Bredde 640 mm
Lengde 440 mm
Høyde 179 mm
Vekt 11.9966 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Slagfasthet IK08
Dreiemoment for dekselskruen 2.5 Nm
Kan stables ja

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902988068
Packing Unit Code CT
ETIM Class EC000249
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat, glassfiberforsterket
Materiale tetning Polyuretan
Materiale dekselskrue Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

koblingsskjema pdf (40 KB)
koblingsskjema jpg (652 KB)

Sertifikat

CE Erklæring DE/EN/FR pdf (136 KB)
CE Erklæring DE/EN/PL pdf (138 KB)
UKCA Erklæring EN pdf (166 KB)

Anbudstekster

Lignende produkter

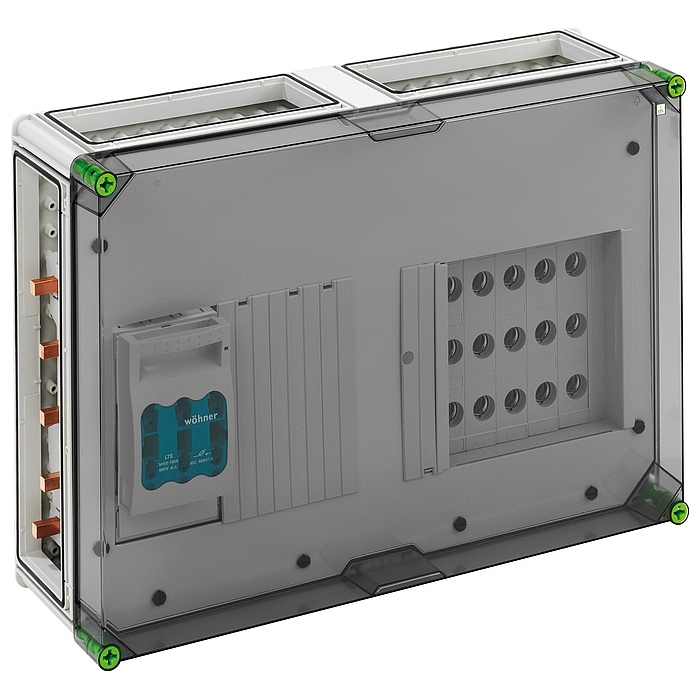

Kombi-skyvebryterboks GST 501-KN-250 Plus
