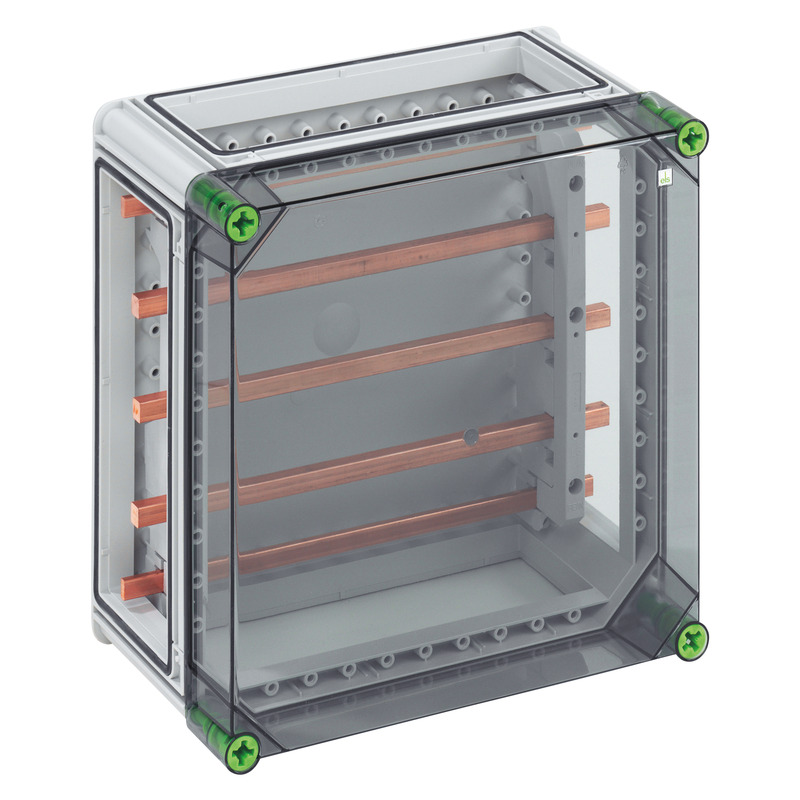

Sammelschienengehäuse GSi 253 (04025301) Tomme samleskinne-kapslinger: Spelsberg

Samleskinneboks

GSi 253

Produktnummer: 04025301 | Dimensjoner: 320 x 320 x 179 mm

Samleskinneboks, 5-polet, 250 A, med CU-skinner, L1...L3: 12 x 10 mm, N: 12 x 10 mm, PE: 12 x 10 mm, uten klemmer, for individuelt utstyr, 3 x bokskobling (GGV)

med gjennomsiktig lokk

elektriske egenskaper

Nominell driftsspenning AC 690 V
Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 1000 V
Beskyttelsesklasse II
Beskyttelsesart IP65
Nominell strøm 250 Ampere
med samleskinnesystem ja
UL Type Rating 3R

Dimensjoner

Bredde 320 mm
Lengde 320 mm
Høyde 179 mm
Vekt 3.639 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Monteringstype Utenpåliggende materiell
Slagfasthet IK08
Dreiemoment for dekselskruen 2.5 Nm
Kan stables ja

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902051755
Packing Unit Code CT
ETIM Class EC002274
Tolltariffnummer 85389099

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat
Materiale tetning Polyuretan
Materiale dekselskrue Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning dxf (607 KB)
Dimensjonell tegning dwg (421 KB)
Dimensjonell tegning pdf (237 KB)
Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (359 KB)
Dimensjonell tegning jpg (1 MB)

Sertifikat

UKCA Erklæring EN pdf (48 KB)
CE Erklæring DE/EN/FR pdf (220 KB)

Tilbehør

Flenssett GFS 12-m

  • Produktnummer: 07251201

Flenssett bestående av flensene GFL 321, 2x 341 og 351



Flenssett med metriske utstansinger, 2 x flenskobling per flens



Samleskinnekontakt GSV 56

  • Dimensjoner : 100 x 55 x 40 mm
  • Produktnummer: 07505601

Sett = 5 stk.



Samleskinnekobling, universal, 250-630A, til kobling av samleskinner og skyvebryterbokser, for...
