Sammelschienengehäuse GSi 456-Q (04045601) Tomme samleskinne-kapslinger: Spelsberg

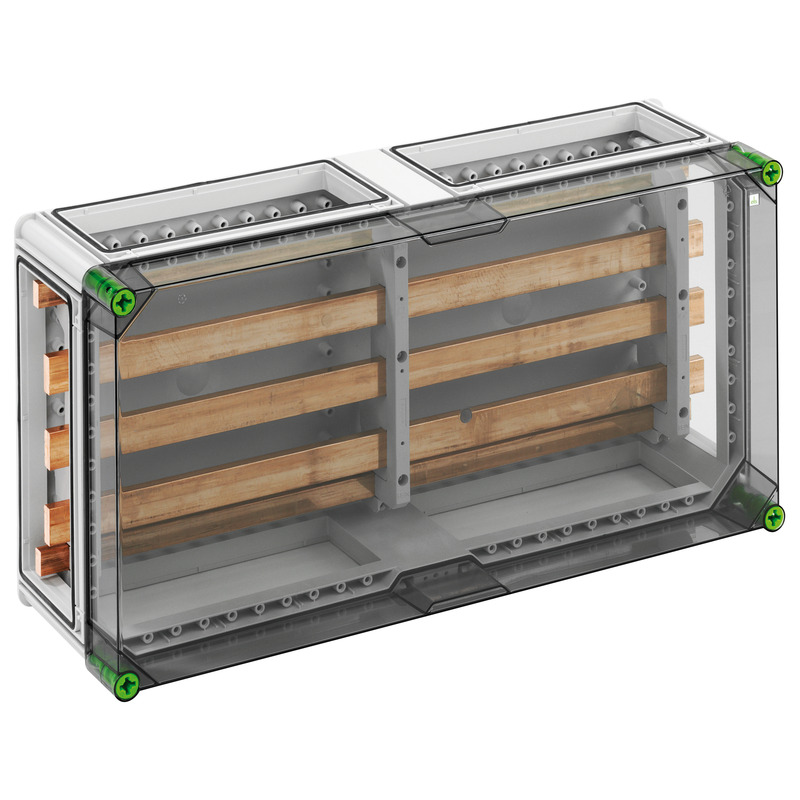

Samleskinneboks

GSi 456-Q

Produktnummer: 04045601 | Dimensjoner: 640 x 320 x 179 mm

Samleskinneboks, 5-polet, 630A, med CU-skinner, L1...L3: 30 x 10 mm, N: 25 x 10 mm, PE: 12 x 10 mm, uten klemmer, for individuelt utstyr, 4 x bokskobling (GGV)

med gjennomsiktig lokk

elektriske egenskaper

Nominell driftsspenning AC 690 V
Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 1000 V
Beskyttelsesklasse II
Beskyttelsesart IP65
med samleskinnesystem ja
UL Type Rating 3R

Dimensjoner

Bredde 640 mm
Lengde 320 mm
Høyde 179 mm
Vekt 10.515 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Monteringstype Utenpåliggende materiell
Slagfasthet IK08
Dreiemoment for dekselskruen 2.5 Nm
Kan stables ja

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902051847
Packing Unit Code CT
ETIM Class EC002274
Tolltariffnummer 85389099

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat
Materiale tetning Polyuretan
Materiale dekselskrue Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (359 KB)
Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (315 KB)
Dimensjonell tegning dxf (3 MB)
Dimensjonell tegning dwg (572 KB)

Sertifikat

CE Erklæring DE/EN/FR pdf (220 KB)
UKCA Erklæring EN pdf (48 KB)

Tilbehør

Flenssett GFS 14-m

  • Produktnummer: 07251401

Flenssett bestående av flensene GFL 321, 2x 331, 341, 351 og 361



Flenssett med metriske utstansinger, 2 x flenskobling per flens



Samleskinnekontakt GSV 56

  • Dimensjoner : 100 x 55 x 40 mm
  • Produktnummer: 07505601

Sett = 5 stk.



Samleskinnekobling, universal, 250-630A, til kobling av samleskinner og skyvebryterbokser, for...
