Tom kapsling

GEOS-L 3030-22-o

Produktnummer: 70073301 | Dimensjoner: 300 x 300 x 226 mm

E-nummer: 2501110

Tom kapsling, egnet for installasjon i røffe omgivelser og på områder utendørs uten beskyttelse, Boks: glassfiberforsterket polykarbonat, hvit, tilsvarende RAL 7035, Lokk: Polykarbonat

med grått lokk

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1500 V
Beskyttelsesklasse	II
Beskyttelsesart	IP66/IP67/IP69
ventilert	nei
UL Type Rating	4X, 12/12K

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	300 mm
Lengde	300 mm
Høyde	226 mm
Innvendig lengde	271 mm
Innvendig bredde	271 mm
Innvendig høyde	204 mm
Vekt	2.18 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK09
kan plomberes	ja
Flensvariant	nei
Kan stables	ja
med festepunkter i lokket	ja
Type overdel	Deksel

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C

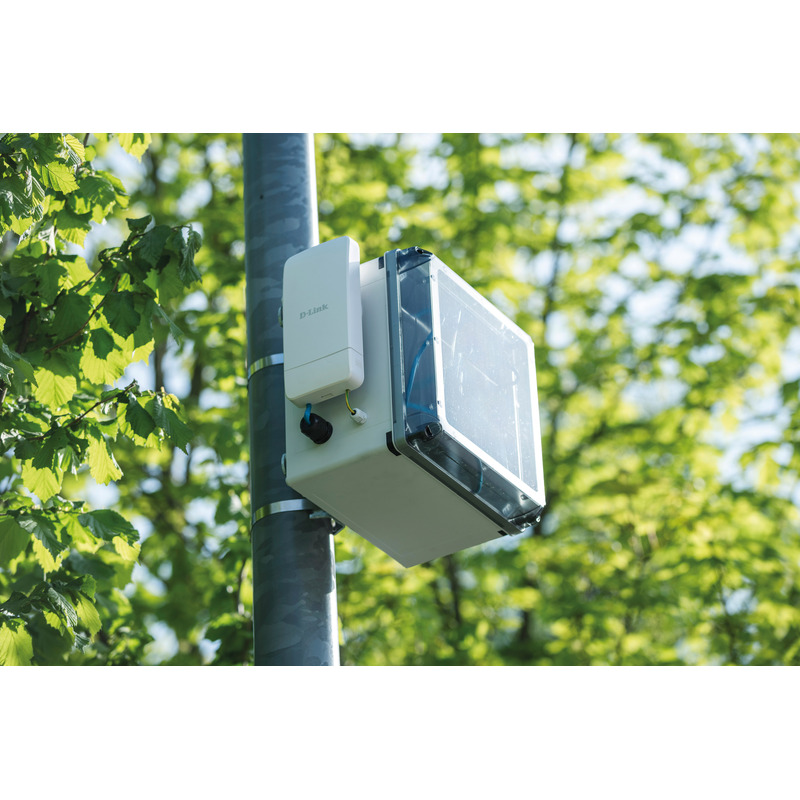

Monteringssted	eksponerte utendørs områder

Sales Information

EAN	4013902610815
Packing Unit Code	CT
ETIM Class	EC000261
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat, glassfiberforsterket
Materiale overdel	Polykarbonat
Materiale innføring	ikke relevant
Materiale tetning	Silikon
Materiale dekselskrue	Polyamid, glassfiberforsterket

Sertifikater

Kontrolltegn	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Kontrolltegn	UL-EU (EN 62208)
Kontrolltegn	UL-EU (EN 61439-1/-2)
Kontrolltegn	UL-EU (EN 61439-1/-3)
Kontrolltegn	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Håndbok

Manual DE	pdf (9 MB)
Manual EN	pdf (13 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (627 KB)
Dimensjonell tegning	dwg (1 MB)
Dimensjonell tegning	dxf (8 MB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

UL-EU Sertifikat (EN 62208) EN	pdf (256 KB)
UL-EU Sertifikat (EN 61439-2) EN	pdf (286 KB)
DLG Opptak DE	pdf (703 KB)
DLG Opptak EN	pdf (936 KB)
CE Erklæring DE/EN/FR	pdf (62 KB)
UL-EU Sertifikat (EN 61439-3) EN	pdf (258 KB)
Produsenterklæring DE/EN	pdf (680 KB)
UL Sertifikat (UL50 / UL50E) EN	pdf (279 KB)
DNV Sertifikat EN	pdf (205 KB)
UKCA Erklæring EN	pdf (50 KB)
UL-EU Sertifikat (EN 61439-7) EN	pdf (258 KB)
CE Erklæring DE/EN/PL	pdf (75 KB)
