TK PS 3625-16-m

TK PS 3625-16-m

Tom kapsling

TK PS 3625-16-m

Produktnummer: 10591201 | Dimensjoner: 361 x 254 x 165 mm

E-nummer: 2543326

Tom kapsling, med beskyttelsesklasse IP66, Polystyren, U_i=690V AC, U_i=1000V DC, innvendige feste-punkt, for standard innendørs installasjoner

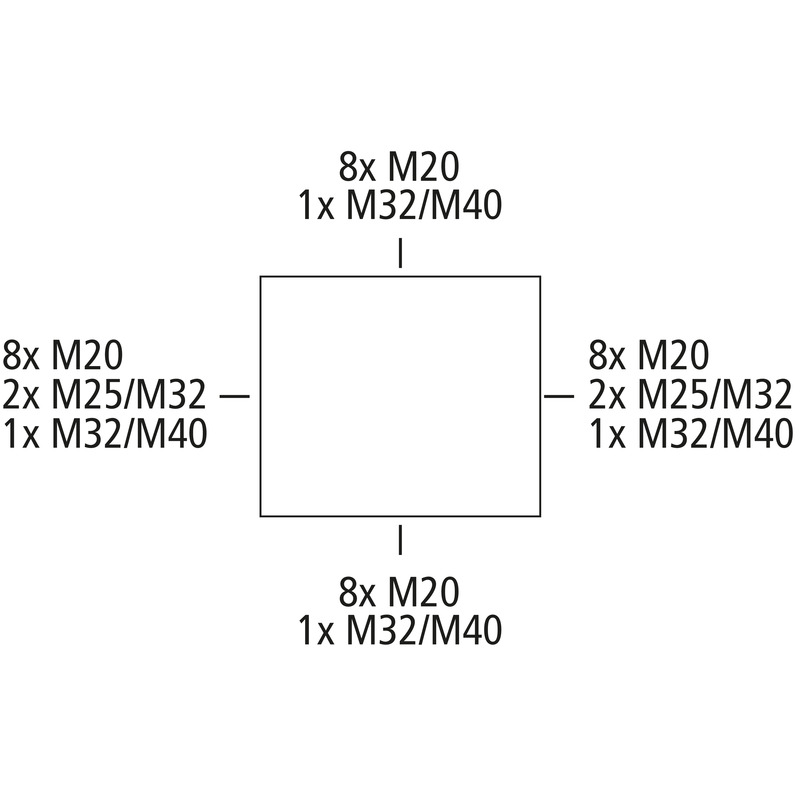

boks: Polystyren, grå, lokk: Polystyren, grå, Push-out membran, M20/M25/M32/M40, (42 Side)

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	1000 V
Beskyttelsesklasse	II
Beskyttelsesart	IP66
ventilert	nei
UL Type Rating	ikke aktuelt

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	361 mm
Lengde	254 mm
Høyde	165 mm
Vekt	1.135 kg

Materialegenskaper

UV-bestandig	nei
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	650 °C

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Flensvariant	nei
Kan stables	ja
Type overdel	Deksel
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Innendørs område

Sales Information

EAN	4013902861286
Packing Unit Code	C62
ETIM Class	EC000261
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polystyren
Materiale overdel	Polystyren
Materiale tetning	Polyuretan
Materiale dekselskrue	Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning	pdf (275 KB)
Dimensjonell tegning	dxf (1 MB)
Dimensjonell tegning	dwg (230 KB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (138 KB)
UKCA Erklæring EN	pdf (165 KB)
CE Erklæring DE/EN/FR	pdf (136 KB)
