TK PS 97-6-tm TK PS 97-6-tm

Tom kapsling

TK PS 97-6-tm

Produktnummer: 10600201 | Dimensjoner: 94 x 65 x 57 mm

E-nummer: 2543166

Tom kapsling, med beskyttelsesklasse IP66, Polystyren, Ui=690V AC, Ui=1000V DC, innvendige feste-punkt, for standard innendørs installasjoner

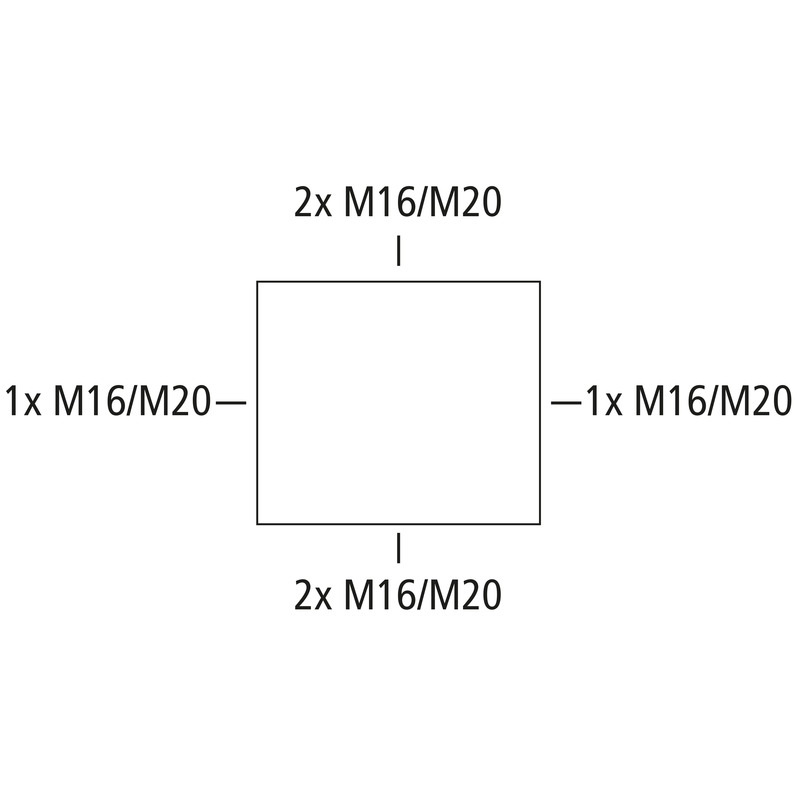

boks: Polystyren, grå, lokk: Polykarbonat, gjennomsiktig, Push-out membran, M16/M20, (6 Side)

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 1000 V
Beskyttelsesklasse II
Beskyttelsesart IP66
ventilert nei
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel gjennomsiktig

Dimensjoner

Bredde 94 mm
Lengde 65 mm
Høyde 57 mm
Vekt 0.105 kg

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1.2 Nm
Flensvariant nei
Kan stables ja
Type overdel Deksel
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902861323
Packing Unit Code C62
ETIM Class EC000261
Tolltariffnummer 85389099

Materiale

Materiale underdel Polystyren
Materiale overdel Polykarbonat
Materiale tetning Polyuretan
Materiale dekselskrue Polyamid, glassfiberforsterket

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning pdf (139 KB)
Dimensjonell tegning dxf (590 KB)
Dimensjonell tegning dwg (122 KB)
Dimensjonell tegning jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/PL pdf (138 KB)
CE Erklæring DE/EN/FR pdf (136 KB)
UKCA Erklæring EN pdf (165 KB)
