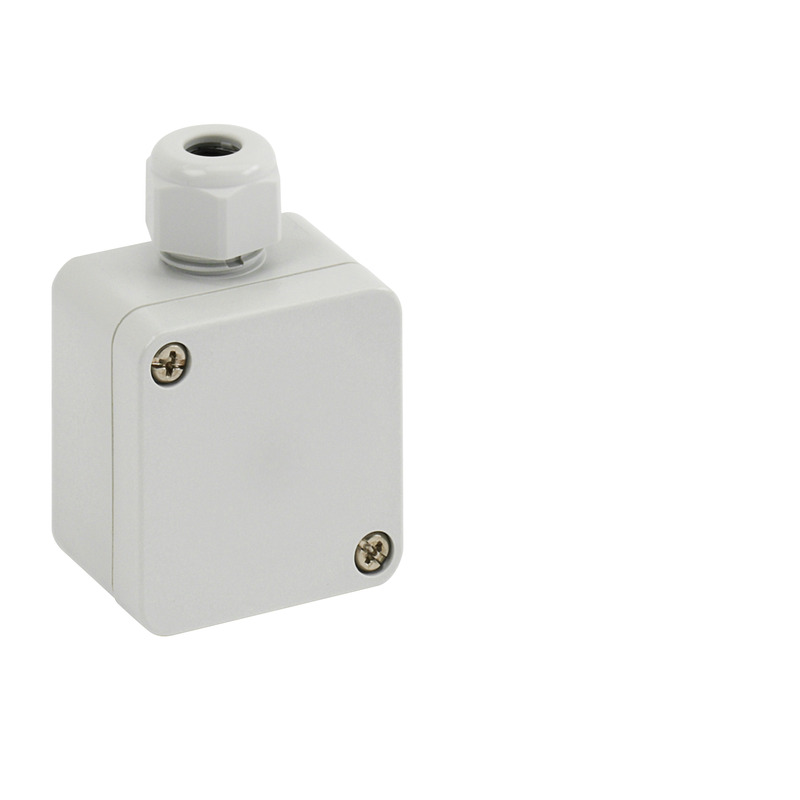

Tom kapsling

TK PC 55-4-v

Produktnummer: 12945501 | Dimensjoner: 52 x 50 x 35 mm

Tom kapsling, med beskyttelsesklasse IP66, Polykarbonat, Sertifisert til DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), U_i=690V AC, U_i=1000V DC, innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder

boks: Polykarbonat, grå, lokk: Polykarbonat, glassfiberforsterket, grå, integrert kabelgjennomføring, Pg 11, Tetningsområde 5 - 10 mm, (1 Side)

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	1000 V
Beskyttelsesklasse	II
Beskyttelsesart	IP66
UL Type Rating	4X, 12/12K

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	52 mm
Lengde	50 mm
Høyde	35 mm
Innvendig høyde	24 mm
Vekt	0.045 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

for tetningsområde min	5 mm
for tetningsområde maks	10 mm
Monteringstype	Vegg-/takmontering
Slagfasthet	IK08
Dreiemoment for dekselskruen	1.2 Nm
Kan stables	ja
Type overdel	Deksel
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902901234
Packing Unit Code	C62
ETIM Class	EC000261
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat, glassfiberforsterket
Materiale tetning	Polyuretan
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES	pdf (528 KB)
Monteringsanvisning DE/EN/FR/ES	pdf (146 KB)

Dimensjonsblad

Dimensjonell tegning	pdf (191 KB)
Dimensjonell tegning	dxf (707 KB)
Dimensjonell tegning	dwg (174 KB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/FR	pdf (136 KB)
DLG Opptak EN	pdf (2 MB)
DNV Sertifikat EN	pdf (198 KB)
DLG Opptak DE	pdf (2 MB)
CE Erklæring DE/EN/PL	pdf (139 KB)
UKCA Erklæring EN	pdf (165 KB)
