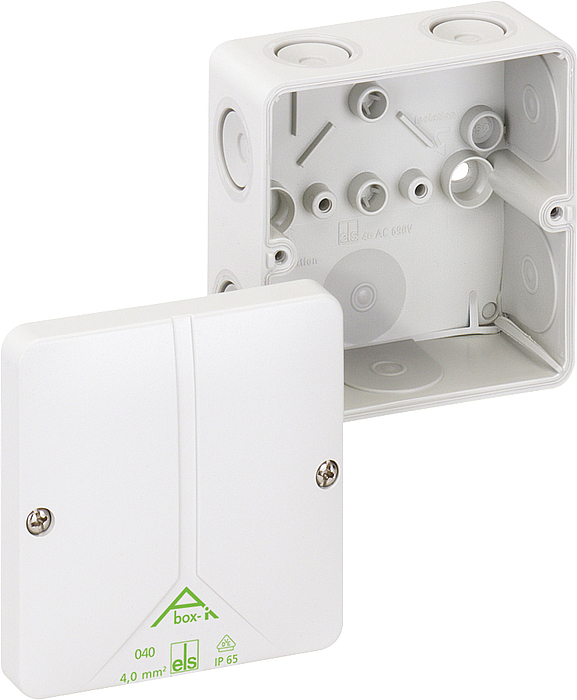

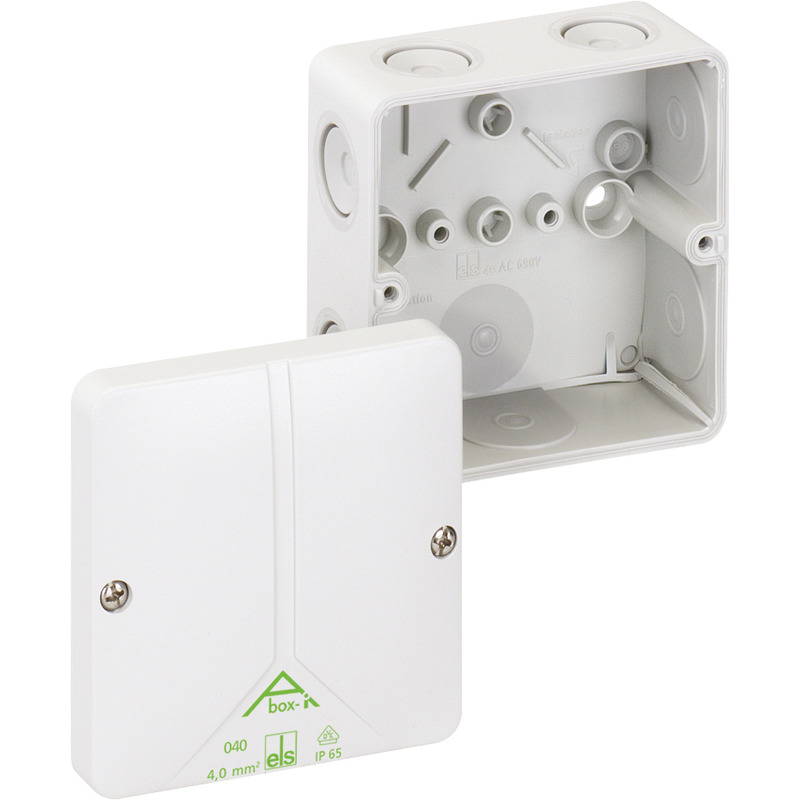

Forgreningsboks
Produktnummer: 49090401 | Dimensjoner: 93 x 93 x 55 mm
E-nummer: 1243062

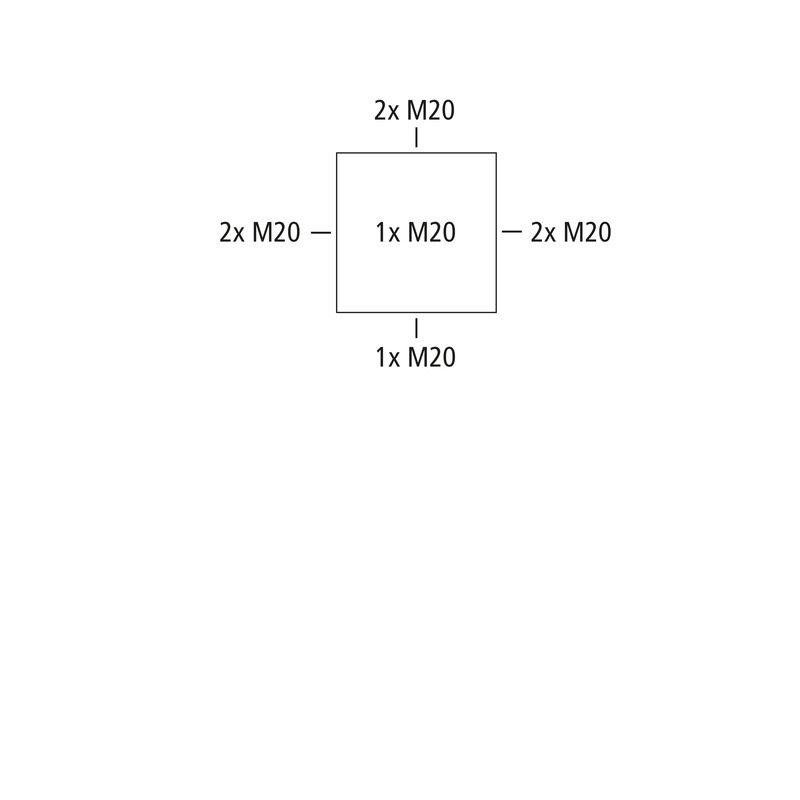

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 4 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Selv tettende, fleksible innsats membraner, M20, Tetningsområde 2 - 16 mm, (1 bak, 7 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder
grå, uten klemmer
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 4 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 93 mm |
|---|---|
| Lengde | 93 mm |
| Høyde | 55 mm |
| Vekt | 0.111 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet i henhold til EN 60695-2-11 | 650 °C |
| for tetningsområde min | 2 mm |
|---|---|
| for tetningsområde maks | 16 mm |
| Monteringstype | Vegg-/takmontering |
| Slagfasthet | IK08 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.7 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902557967 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85389099 |
| Materiale underdel | ASA-PC |
|---|---|
| Materiale overdel | ASA-PC |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
Kabelskruforbindelse KVR M20-MGM
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...
Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...
ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...
Terminalblokk Abox 025/040 KLS-2,5²/4²
Plomberingssett
Klemmeholder for WAGO installasjonsterminaler i 221-41X-serien
