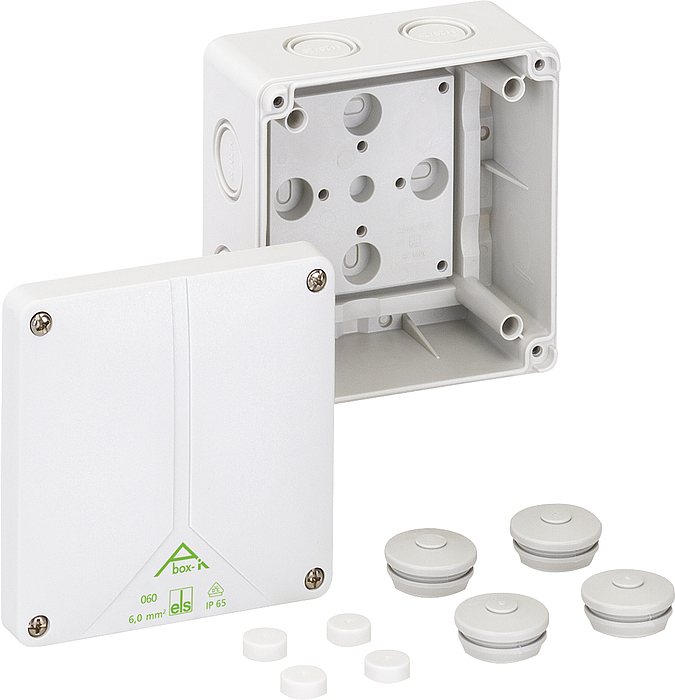

Forgreningsboks
Produktnummer: 49090601 | Dimensjoner: 110 x 110 x 67 mm
E-nummer: 1243063

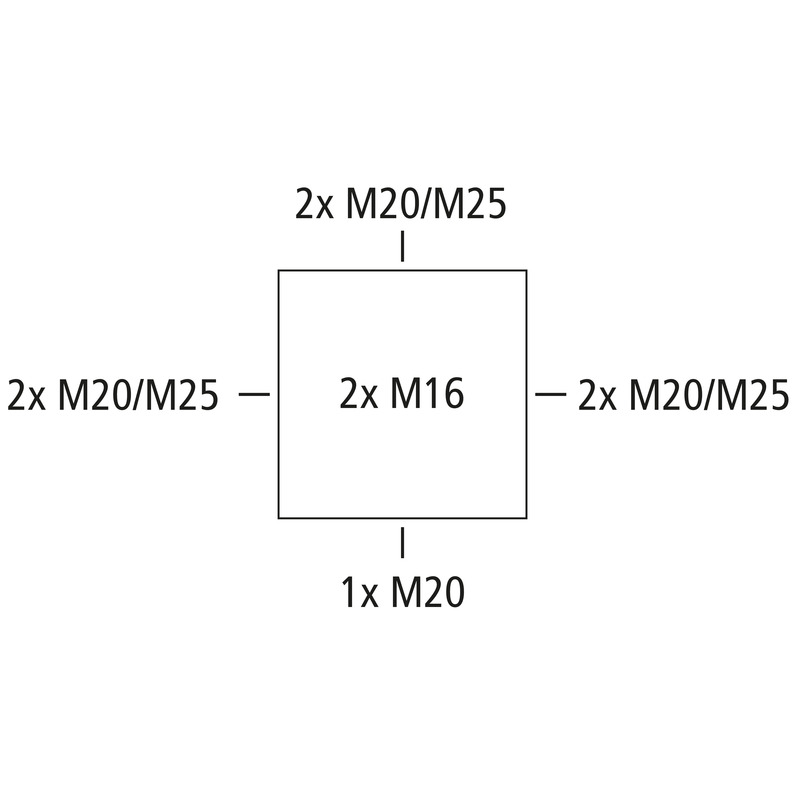

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 6 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25, (2 bak, 7 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder
grå, uten klemmer
Vedlagt tilbehør:
4 Dobbelmembranstuss IP66 M25 tetningsområde 9 - 16 mm
| Nom. isolasjonsspenning AC | 690 V |
|---|---|
| maks. ledertverrsnitt | 6 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 110 mm |
|---|---|
| Lengde | 110 mm |
| Høyde | 67 mm |
| Vekt | 0.2282 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V2 |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Monteringstype | Vegg-/takmontering |
|---|---|
| Slagfasthet | IK08 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.7 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902557974 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85389099 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat, glassfiberforsterket |
| Materiale tetning | Polyuretan |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
