Dette produktet er utdatert. går som til 28.02.2025

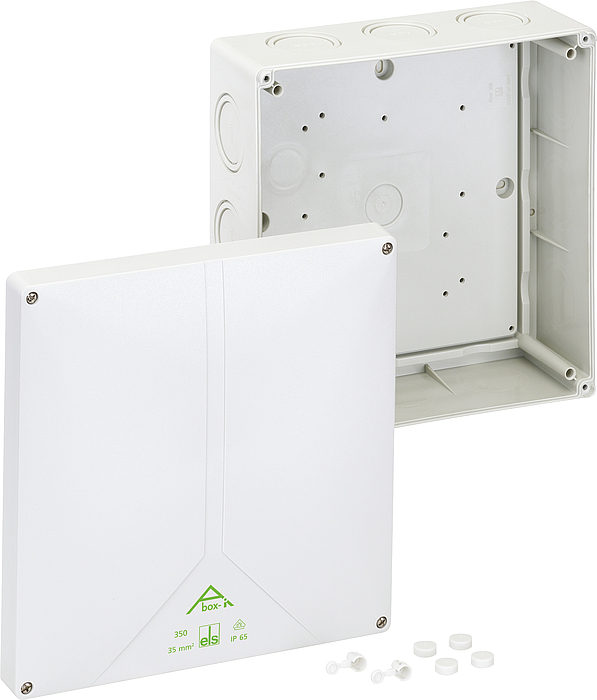

Abox-i 350-L Abox-i 350-L

Forgreningsboks

Abox-i 350-L

Produktnummer: 49093501 | Dimensjoner: 250 x 250 x 115 mm

E-nummer: 1243066

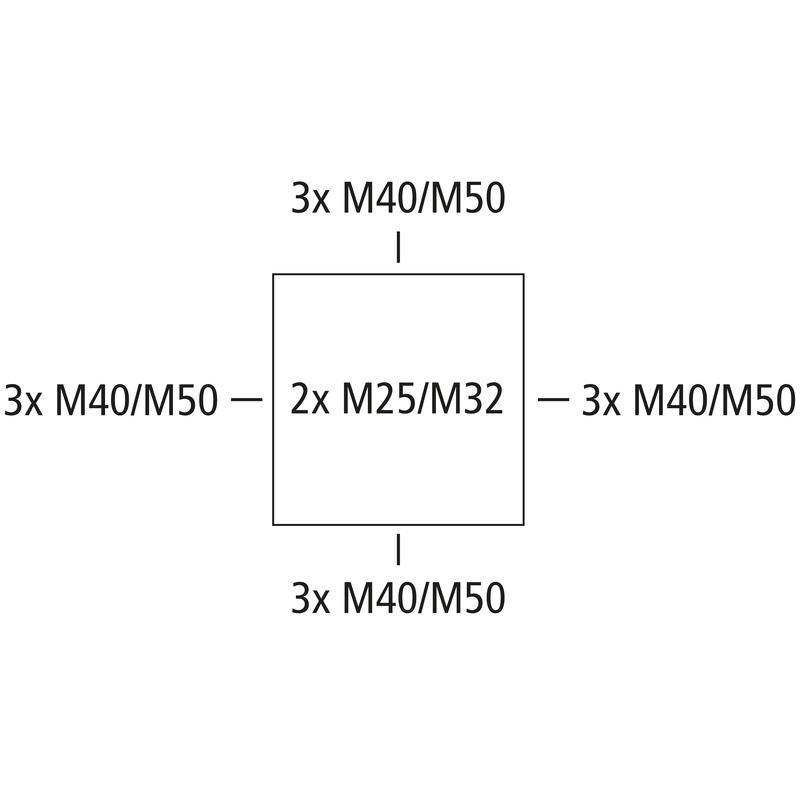

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 35 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M25/M32/M40/M50, (2 bak, 12 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder

grå, uten klemmer

Vedlagt tilbehør:
1 Plomberingssett

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 35 mm²
Beskyttelsesklasse II
Beskyttelsesart IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 250 mm
Lengde 250 mm
Høyde 115 mm
Vekt 1.022 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V2
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK08
kan plomberes ja
Dreiemoment for dekselskruen 1.7 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -35 °C
Omgivelsestemparatur maks. 80 °C
Omgivelsestemparatur 24h 60 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902558001
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85389099

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat, glassfiberforsterket
Materiale tetning Polyuretan
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn DLG (ammoniakkresistens)
Kontrolltegn DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES pdf (1 MB)

Dimensjonsblad

Dimensjonell tegning pdf (533 KB)
Dimensjonell tegning dxf (5 MB)
Dimensjonell tegning dwg (946 KB)
Dimensjonell tegning jpg (1 MB)

Sertifikat

VDE Sertifikat (DIN EN 60670) DE/EN pdf (329 KB)
CE Erklæring DE/EN/PL pdf (316 KB)
UKCA Erklæring EN pdf (49 KB)
CE Erklæring DE/EN/FR pdf (312 KB)
DNV Sertifikat EN pdf (198 KB)
DLG Opptak DE pdf (2 MB)
DLG Opptak EN pdf (2 MB)

Tilbehør

Kabelskruforbindelse - KVR M20-GDB/MGM

Kabelskruforbindelse KVR M20-GDB/MGM

  • Dimensjoner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M25-MGM

Kabelskruforbindelse KVR M25-MGM

  • Dimensjoner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501
  • E-nummer: 1243083

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M32-MGM

Kabelskruforbindelse KVR M32-MGM

  • Dimensjoner : 40 x 40 x 50 mm
  • Produktnummer: 22743201
  • E-nummer: 1243084

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M40-MGM

Kabelskruforbindelse KVR M40-MGM

  • Dimensjoner : 50 x 50 x 54 mm
  • Produktnummer: 22744001
  • E-nummer: 1243085

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M50-MGM

Kabelskruforbindelse KVR M50-MGM

  • Dimensjoner : 60 x 60 x 63 mm
  • Produktnummer: 22745001
  • E-nummer: 1243086

Tetningsområde 21 - 34,5 mm, Gjengelengde 13 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20/w

Dobbelmembranstuss DMS M20/w

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26012001
  • E-nummer: 1226557

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25/w

Dobbelmembranstuss DMS M25/w

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26012501
  • E-nummer: 1226560

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20

Dobbelmembranstuss DMS M20

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1226555

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25

Dobbelmembranstuss DMS M25

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1226558

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M32

Dobbelmembranstuss DMS M32

  • Dimensjoner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1226561

Tetningsområde 13 - 21 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M40

Dobbelmembranstuss DMS M40

  • Dimensjoner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26044001
  • E-nummer: 1243092

Tetningsområde 17 - 28 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Kombisett - KS M25

Kombisett KS M25

  • Dimensjoner : 36 x 32 x 27 mm
  • Produktnummer: 19202501

Gjengelengde 19 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Kombisett - KS M25-gro

Kombisett KS M25-gro

  • Dimensjoner : 36 x 32 x 22 mm
  • Produktnummer: 19202601

Gjengelengde 22 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Luftestuss - BST M20/sw

Luftestuss BST M20/sw

  • Dimensjoner : 25,2 x 11,9 x 25,2 mm
  • Produktnummer: 26202001
  • E-nummer: 1226551

svart



ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...



Overvåkningsliste
Detaljer
Luftestuss - BST M20

Luftestuss BST M20

  • Dimensjoner : 25,22 x 11,9 x 25,2 mm
  • Produktnummer: 26242001
  • E-nummer: 1226501

hvit



ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...



Overvåkningsliste
Detaljer
Rørstuss - RST M20

Rørstuss RST M20

  • Dimensjoner : 29 x 26 x 38 mm
  • Produktnummer: 28842001

for rør med utvendig diameter på 20 mm



Rørstuss for festing av glatte rør, med kontramutter, polystyren, grå



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Rekkeklemmelist - HandyGrip VG 20

Rekkeklemmelist HandyGrip VG 20

  • Produktnummer: 68502001

sortert etter farge



12-polede skruklemmer, nominelt tverrsnitt 2,5 mm², Ui=400 V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Rekkeklemmelist - HandyGrip VG 21

Rekkeklemmelist HandyGrip VG 21

  • Produktnummer: 68502101

lukket på én side, sortert etter farge



12-polede skruklemmer, nominelt tverrsnitt 2,5 mm², Ui=400 V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Rekkeklemmelist - Handy Grip VG 20 W

Rekkeklemmelist Handy Grip VG 20 W

  • Produktnummer: 68512001

hvit



12-polede skruklemmer, nominelt tverrsnitt 2,5 mm², Ui=400 V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Rekkeklemmelist - HandyGrip VG 21 w

Rekkeklemmelist HandyGrip VG 21 w

  • Produktnummer: 68512101

lukket på én side, hvit



12-polede skruklemmer, nominelt tverrsnitt 2,5 mm², Ui=400 V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Innstikksklemme - HandyQuick SQ 32

Innstikksklemme HandyQuick SQ 32

  • Produktnummer: 68832001

mørkegrå , 3 x 1,0-2,5 mm²



Skrueløs koblingsklemme for enkelttrådleder iht. NEK EN 60998 (VDE 0613), Ui=400 V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Innstikksklemme - HandyQuick SQ 52

Innstikksklemme HandyQuick SQ 52

  • Produktnummer: 68852001

mørkegrå , 5 x 1,0-2,5 mm²



Skrueløs koblingsklemme for enkelttrådleder iht. NEK EN 60998 (VDE 0613), Ui=400 V



Overvåkningsliste
Detaljer
Terminalblokk - Abox 250/350 KLS-25²/35²

Terminalblokk Abox 250/350 KLS-25²/35²

  • Dimensjoner : 277 x 66 x 18 mm
  • Produktnummer: 84003501
  • E-nummer: 1243521

5-polet - 35 mm²



Koblingsklemme iht. NEK EN 60998 (VDE 0613), Ui=690V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
DIN-skinne - NS35-216/2

DIN-skinne NS35-216/2

  • Dimensjoner : 35 x 219 x 15 mm
  • Produktnummer: 89403501

für Abox/Abox-i 250, Abox/Abox-i 350, lengde 218,5 mm



DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm, inkl. festeskruer



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Monteringsplate - Abox 350 MPI

Monteringsplate Abox 350 MPI

  • Dimensjoner : 217 x 217 x 2,5 mm
  • Produktnummer: 89503501

for Abox/Abox-i 350



Monteringsplate i melaminkledd isolasjonsmateriale, 2,5 mm tykk, grå inkl. festeskruer



Overvåkningsliste
Detaljer
