Dette produktet er utdatert. går som til 28.02.2025

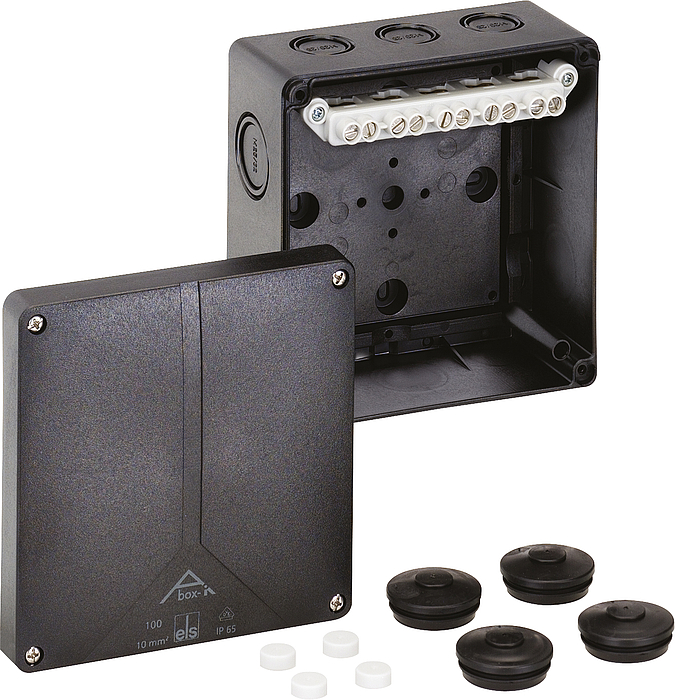

Abox-i 100-10²/sw Abox-i 100-10²/sw

Forgreningsboks

Abox-i 100-10²/sw

Produktnummer: 49141001 | Dimensjoner: 140 x 140 x 79 mm

E-nummer: 1239146

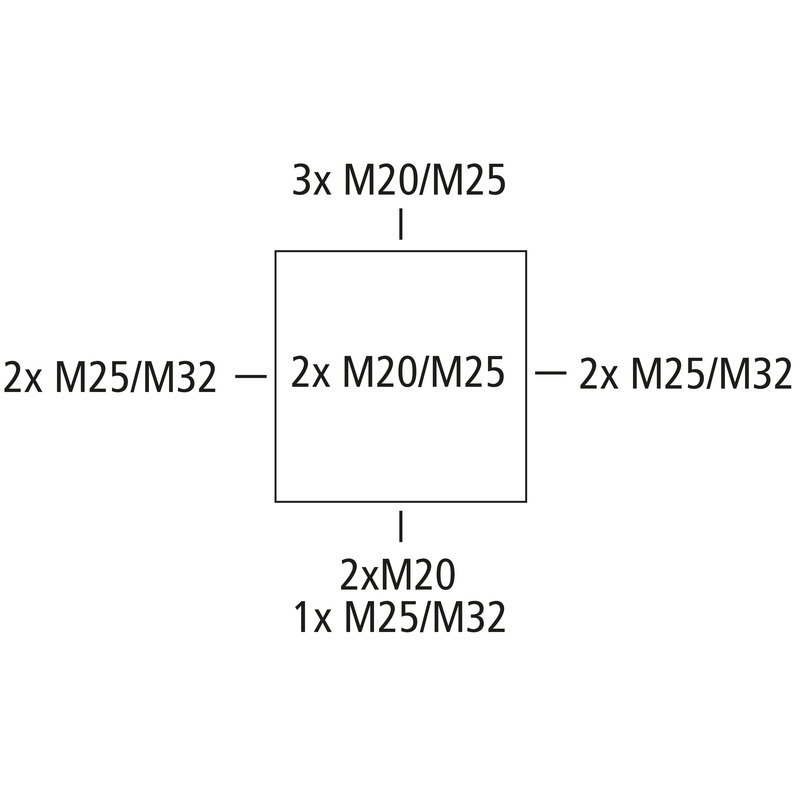

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 10 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M20/M25/M32, (2 bak, 10 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder

svart, med høyinnstilt skrueterminal, 5-polet - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Vedlagt tilbehør:
4 Dobbelmembranstuss IP66 M32 tetningsområde 14 - 21 mm

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 10 mm²
Beskyttelsesklasse II
Beskyttelsesart IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel svart
Farge overdel svart

Dimensjoner

Bredde 140 mm
Lengde 140 mm
Høyde 79 mm
Vekt 0.4119 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 V2
Glødetrådtestet i henhold til EN 60695-2-11 960 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK08
kan plomberes ja
Dreiemoment for dekselskruen 1.7 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -35 °C
Omgivelsestemparatur maks. 80 °C
Omgivelsestemparatur 24h 60 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902930975
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat, glassfiberforsterket
Materiale tetning Polyuretan
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn DLG (ammoniakkresistens)
Kontrolltegn DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES pdf (1 MB)

Dimensjonsblad

Dimensjonell tegning pdf (439 KB)
Dimensjonell tegning dxf (4 MB)
Dimensjonell tegning dwg (875 KB)
Dimensjonell tegning jpg (2 MB)

Sertifikat

VDE Sertifikat (DIN EN 60670) DE/EN pdf (329 KB)
CE Erklæring DE/EN/PL pdf (316 KB)
CE Erklæring DE/EN/FR pdf (312 KB)
DLG Opptak DE pdf (2 MB)
DNV Sertifikat EN pdf (198 KB)
DLG Opptak EN pdf (2 MB)
UKCA Erklæring EN pdf (49 KB)

Tilbehør

Kabelskruforbindelse - KVR M20-MGM/sw

Kabelskruforbindelse KVR M20-MGM/sw

  • Dimensjoner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22702001
  • E-nummer: 1243096

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M25-MGM/sw

Kabelskruforbindelse KVR M25-MGM/sw

  • Dimensjoner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22702501
  • E-nummer: 1239285

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M32-MGM/sw

Kabelskruforbindelse KVR M32-MGM/sw

  • Dimensjoner : 40 x 40 x 50 mm
  • Produktnummer: 22703201
  • E-nummer: 1239287

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20/sw

Dobbelmembranstuss DMS M20/sw

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26002001
  • E-nummer: 1226556

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25/sw

Dobbelmembranstuss DMS M25/sw

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26002501
  • E-nummer: 1226559

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M32/sw

Dobbelmembranstuss DMS M32/sw

  • Dimensjoner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26003201
  • E-nummer: 1226563

Tetningsområde 13 - 21 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer
Kombisett - KS M32

Kombisett KS M32

  • Dimensjoner : 100 x 50 x 30 mm
  • Produktnummer: 19203201

Gjengelengde 20 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Kombistuss - KST M25-17

Kombistuss KST M25-17

  • Dimensjoner : 29,5 x 29,5 x 17 mm
  • Produktnummer: 19302501

Lengde 17 mm, for vertikal forbindelse av AK/AKi 03 - 12 små...



Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm



Overvåkningsliste
Detaljer
Kombistuss - KST M25-33

Kombistuss KST M25-33

  • Dimensjoner : 29,5 x 29,5 x 33 mm
  • Produktnummer: 19302601

Lengde 33 mm, for vertikal forbindelse av AK 14 - 56, AK/AKi 24 små...



Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm



Overvåkningsliste
Detaljer
Kombistuss - KST M32

Kombistuss KST M32

  • Dimensjoner : 36,5 x 36,5 x 24,5 mm
  • Produktnummer: 19303201

Lengde 25 mm, for vertikal og horisontal forbindelse av AK/AKi 24 små...



Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm



Overvåkningsliste
Detaljer
DIN-skinne - NS 35-106

DIN-skinne NS 35-106

  • Dimensjoner : 35 x 106,0 x 7,5 mm
  • Produktnummer: 19810601
  • E-nummer: 2543263

for TK 1309, TK 1313 og Abox/Abox-i 100, lengde 106 mm



DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm, inkl. festeskruer



Overvåkningsliste
Detaljer
Luftestuss - BST M20/sw

Luftestuss BST M20/sw

  • Dimensjoner : 25,2 x 11,9 x 25,2 mm
  • Produktnummer: 26202001
  • E-nummer: 1226551

svart



ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...



Overvåkningsliste
Detaljer
Luftestuss - BST M20

Luftestuss BST M20

  • Dimensjoner : 25,22 x 11,9 x 25,2 mm
  • Produktnummer: 26242001
  • E-nummer: 1226501

hvit



ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...



Overvåkningsliste
Detaljer
Terminalblokk - Abox 100 KLS-10²

Terminalblokk Abox 100 KLS-10²

  • Dimensjoner : 35,7 x 241,4 x 13 mm
  • Produktnummer: 84001001
  • E-nummer: 1243519

5-polet - 10 mm²



Koblingsklemme iht. NEK EN 60998 (VDE 0613), Ui=690V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Plomberingssett - Abox PST

Plomberingssett Abox PST

  • Dimensjoner : 10 x 25 x 12,5 mm
  • Produktnummer: 89001001

for koblingsbokser Abox/Abox-i 025 til 100, (fra Abox/Abox-i 160 del...



Plomberingssett



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Monteringsplate - Abox 100 MPI

Monteringsplate Abox 100 MPI

  • Dimensjoner : 109 x 109 x 2,5 mm
  • Produktnummer: 89501001

for Abox/Abox-i 100



Monteringsplate i melaminkledd isolasjonsmateriale, 2,5 mm tykk, grå inkl. festeskruer



Overvåkningsliste
Detaljer
