Dette produktet er utdatert. går som til 28.02.2025

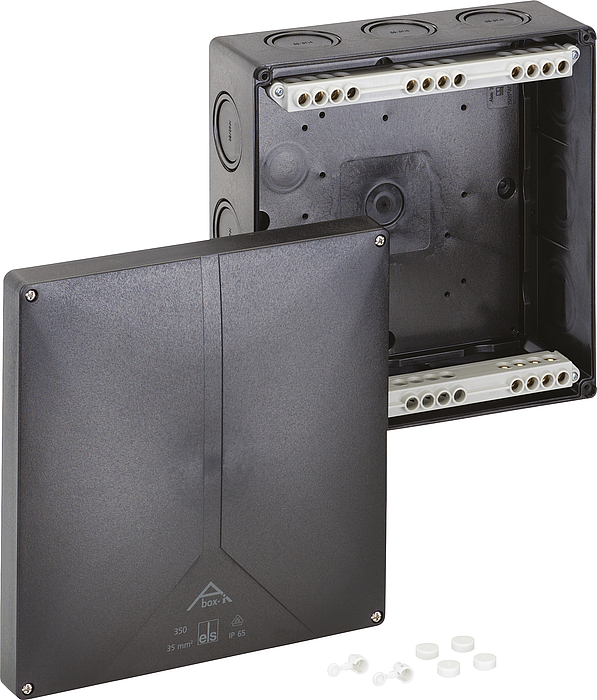

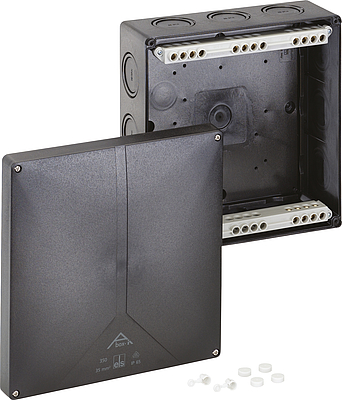

Forgreningsboks

Abox-i 350-35²/sw

Produktnummer: 49143501 | Dimensjoner: 250 x 250 x 115 mm

E-nummer: 1239148

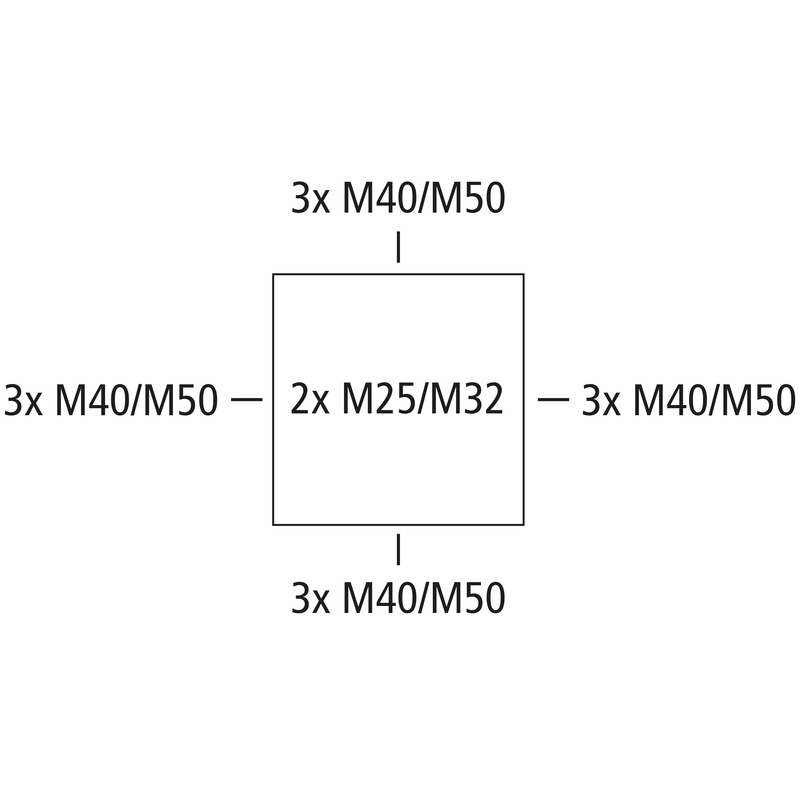

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 35 mm², U_i=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M25/M32/M40/M50, (2 bak, 12 Side), innvendige feste-punkt, for installasjoner i industriarenaen og vernede uteområder

svart, med høyinnstilt skrueterminal, 5-polet - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Vedlagt tilbehør:
1 Plomberingssett

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
maks. ledertverrsnitt	35 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP65
UL Type Rating	ikke aktuelt

Farger

Farge underdel	svart
Farge overdel	svart

Dimensjoner

Bredde	250 mm
Lengde	250 mm
Høyde	115 mm
Vekt	1.333 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	V2
Glødetrådtestet i henhold til EN 60695-2-11	960 °C

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK08
kan plomberes	ja
Dreiemoment for dekselskruen	1.7 Nm
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-35 °C
Omgivelsestemparatur maks.	80 °C
Omgivelsestemparatur 24h	60 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902931019
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat, glassfiberforsterket
Materiale tetning	Polyuretan
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
Kontrolltegn	DNV (Klasse: Skip og offshoreinstallasjoner)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES	pdf (1 MB)

Dimensjonsblad

Dimensjonell tegning	jpg (1 MB)
Dimensjonell tegning	pdf (533 KB)
Dimensjonell tegning	dxf (5 MB)
Dimensjonell tegning	dwg (946 KB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (316 KB)
DLG Opptak DE	pdf (2 MB)
UKCA Erklæring EN	pdf (49 KB)
DLG Opptak EN	pdf (2 MB)
CE Erklæring DE/EN/FR	pdf (312 KB)
DNV Sertifikat EN	pdf (198 KB)
VDE Sertifikat (DIN EN 60670) DE/EN	pdf (329 KB)

Tilbehør

Kabelskruforbindelse KVR M20-MGM/sw

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22702001
E-nummer: 1243096

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...
