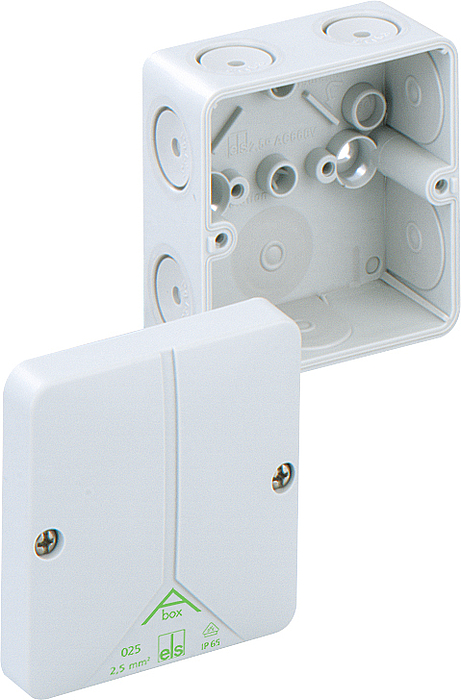

Forgreningsboks
Produktnummer: 80290701 | Dimensjoner: 80 x 80 x 52 mm
E-nummer: 1239172

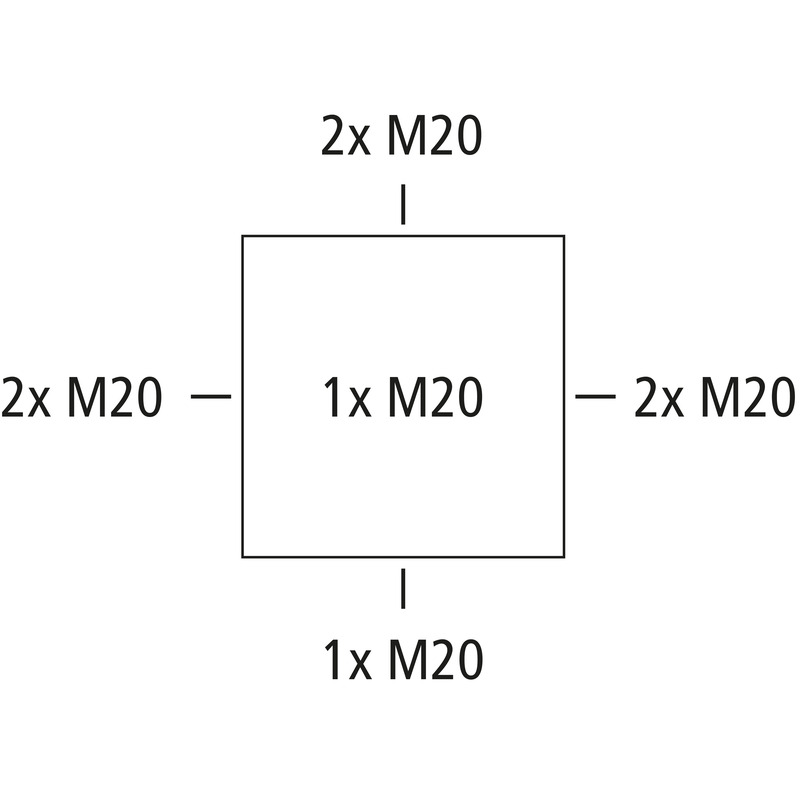

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 2,5 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Selv tettende, fleksible innsats membraner, M20, Tetningsområde 2 - 16 mm, (1 bak, 7 Side), innvendige feste-punkt, for standard innendørs installasjoner
grå, uten klemmer
| Nominell driftsspenning AC | 690 V |
|---|---|
| Nom. isolasjonsspenning AC | 690 V |
| maks. ledertverrsnitt | 2,5 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP65 |
| UL Type Rating | ikke aktuelt |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 80 mm |
|---|---|
| Lengde | 80 mm |
| Høyde | 52 mm |
| Vekt | 0.0786 kg |
| UV-bestandig | nei |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet i henhold til EN 60695-2-11 | 650 °C |
| for tetningsområde min | 2 mm |
|---|---|
| for tetningsområde maks | 16 mm |
| Monteringstype | Vegg-/takmontering |
| Slagfasthet | IK07 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1 Nm |
| Feste | innvendige feste-punkt |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 40 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Innendørs område |
| EAN | 4013902110018 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85389099 |
| Materiale underdel | Polystyren |
|---|---|
| Materiale overdel | Polystyren |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
