Dette produktet er utdatert. går som til 28.02.2025

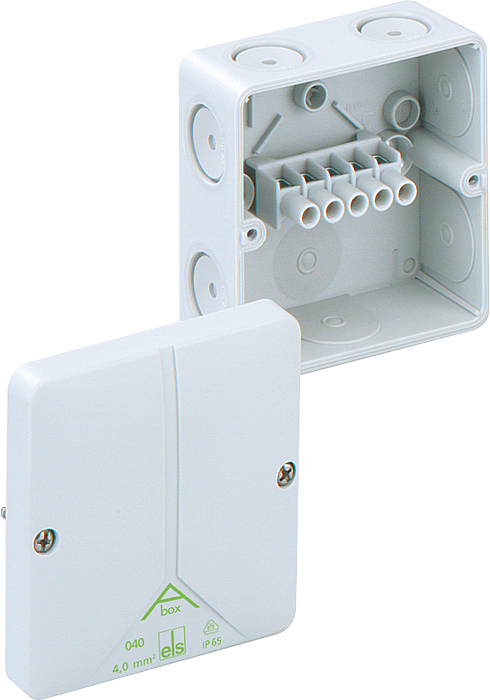

Abox 040-4² Abox 040-4²

Forgreningsboks

Abox 040-4²

Produktnummer: 80440701 | Dimensjoner: 93 x 93 x 55 mm

E-nummer: 1239176

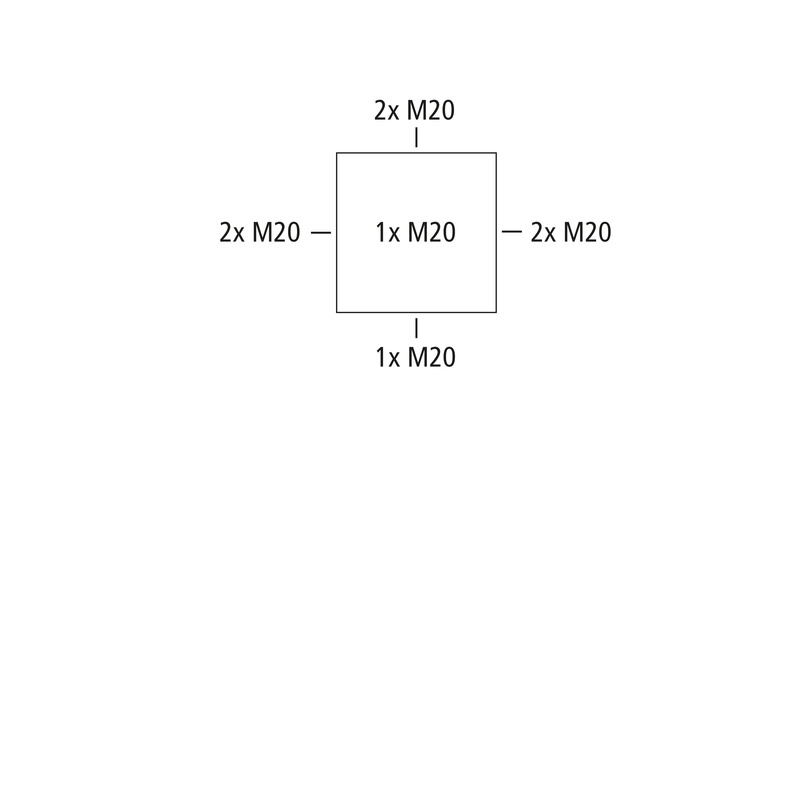

Forgreningsboks, med beskyttelsesklasse IP65, Nominelt tverrsnitt 4 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Selv tettende, fleksible innsats membraner, M20, Tetningsområde 2 - 16 mm, (1 bak, 7 Side), innvendige feste-punkt, for standard innendørs installasjoner

grå, med skruklemme, 5-polet - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 4 mm²
Beskyttelsesklasse II
Beskyttelsesart IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 93 mm
Lengde 93 mm
Høyde 55 mm
Vekt 0.1224 kg

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

for tetningsområde min 2 mm
for tetningsområde maks 16 mm
Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902110049
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polystyren
Materiale overdel Polystyren
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES pdf (1 MB)

Dimensjonsblad

Dimensjonell tegning dxf (3 MB)
Dimensjonell tegning dwg (508 KB)
Dimensjonell tegning jpg (2 MB)
Dimensjonell tegning pdf (388 KB)

Sertifikat

CE Erklæring DE/EN/FR pdf (220 KB)
CE Erklæring DE/EN/PL pdf (313 KB)
VDE Sertifikat DE/EN pdf (679 KB)
UKCA Erklæring EN pdf (49 KB)

Tilbehør

Kombisett - KS M20

Kombisett KS M20

  • Dimensjoner : 100 x 40 x 30 mm
  • Produktnummer: 19202001

Gjengelengde 17 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Skrukork - WST M20

Skrukork WST M20

  • Dimensjoner : 24 x 24 x 20 mm
  • Produktnummer: 20342001

Tetningsområde 8 - 13,5 mm, Gjengelengde 12 mm



Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå



Overvåkningsliste
Detaljer
Kontramutter - GMU PA M20

Kontramutter GMU PA M20

  • Dimensjoner : 29 x 29 x 6 mm
  • Produktnummer: 20842001

Gjenger M20x1,5



Kontramutter for metriske skrunipler og kabelskruforbindelser, polyamid



Overvåkningsliste
Detaljer
Skrunippel - WNI M20

Skrunippel WNI M20

  • Dimensjoner : 24 x 24 x 20 mm
  • Produktnummer: 21342001

Tetningsområde 8 - 13,5 mm, Gjengelengde 12 mm



Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå



Overvåkningsliste
Detaljer
Nivåplugg - SNI M20

Nivåplugg SNI M20

  • Dimensjoner : 25 x 25 x 17 mm
  • Produktnummer: 21642001

Tetningsområde 5 - 16 mm



Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-MGM/sw

Kabelskruforbindelse KVR M20-MGM/sw

  • Dimensjoner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22702001
  • E-nummer: 1243096

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-GDB/MGM/sw

Kabelskruforbindelse KVR M20-GDB/MGM/sw

  • Dimensjoner : 30 x 30 x 37 mm
  • Produktnummer: 22702101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
(* IP69...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-MGM

Kabelskruforbindelse KVR M20-MGM

  • Dimensjoner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001
  • E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-GDB/MGM

Kabelskruforbindelse KVR M20-GDB/MGM

  • Dimensjoner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M20

Påmonteringsstuss AST M20

  • Dimensjoner : 24,5 x 24,5 x 22,5 mm
  • Produktnummer: 23042001
  • E-nummer: 1243517

Tetningsområde 8 - 13,5 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Påmonteringsstuss - AST M20/or

Påmonteringsstuss AST M20/or

  • Produktnummer: 23062001

Tetningsområde 8 - 13,5 mm



Festebøsninger, IP 54, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser...



Overvåkningsliste
Detaljer
Skrukork - VST M20

Skrukork VST M20

  • Dimensjoner : 24,5 x 24,5 x 13,5 mm
  • Produktnummer: 23142001

Tetningsområde 8 - 13,5 mm



Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20

Kabelskruforbindelse KVR M20

  • Dimensjoner : 30 x 30 x 36 mm
  • Produktnummer: 24742001

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, uten kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-GDB

Kabelskruforbindelse KVR M20-GDB

  • Dimensjoner : 30 x 30 x 37 mm
  • Produktnummer: 24742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, uten kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Tetningsring - ADR M20

Tetningsring ADR M20

  • Dimensjoner : 25 x 25 x 1,5 mm
  • Produktnummer: 24902001

naturlig, innvendig diameter 20 mm, utvendig diameter 25 mm, tykkelse...



Tetningsring for koblingsgjenger M_ x 1,50 mm for pakknippler med metriske gjenger, polyetylen



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20/sw

Dobbelmembranstuss DMS M20/sw

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26002001
  • E-nummer: 1226556

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), sort,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20/w

Dobbelmembranstuss DMS M20/w

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26012001
  • E-nummer: 1226557

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20

Dobbelmembranstuss DMS M20

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1226555

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Luftestuss - BST M20/sw

Luftestuss BST M20/sw

  • Dimensjoner : 25,2 x 11,9 x 25,2 mm
  • Produktnummer: 26202001
  • E-nummer: 1226551

svart



ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...



Overvåkningsliste
Detaljer
Luftestuss - BST M20

Luftestuss BST M20

  • Dimensjoner : 25,22 x 11,9 x 25,2 mm
  • Produktnummer: 26242001
  • E-nummer: 1226501

hvit



ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...



Overvåkningsliste
Detaljer
Rørstuss - RST M20

Rørstuss RST M20

  • Dimensjoner : 29 x 26 x 38 mm
  • Produktnummer: 28842001

for rør med utvendig diameter på 20 mm



Rørstuss for festing av glatte rør, med kontramutter, polystyren, grå



Overvåkningsliste
Detaljer
Terminalblokk - Abox 025/040 KLS-2,5²/4²

Terminalblokk Abox 025/040 KLS-2,5²/4²

  • Dimensjoner : 46,6 x 17,8 x 31,5 mm
  • Produktnummer: 84000401
  • E-nummer: 1243515

5-polet - 2,5/4 mm²



Koblingsklemme iht. NEK EN 60998 (VDE 0613), Ui=690V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Plomberingssett - Abox PST

Plomberingssett Abox PST

  • Dimensjoner : 10 x 25 x 12,5 mm
  • Produktnummer: 89001001

for koblingsbokser Abox/Abox-i 025 til 100, (fra Abox/Abox-i 160 del...



Plomberingssett



Overvåkningsliste
Detaljer
