Dette produktet er utdatert. går som til 28.02.2025

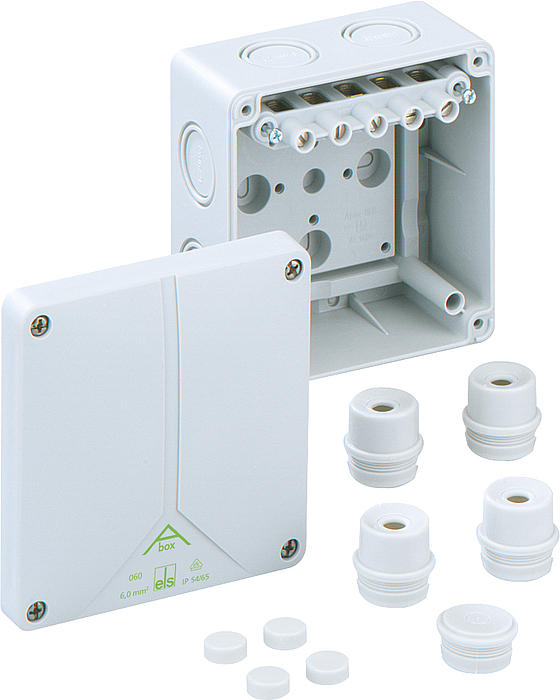

Abox 060-6² Abox 060-6²

Forgreningsboks

Abox 060-6²

Produktnummer: 80640701 | Dimensjoner: 110 x 110 x 67 mm

E-nummer: 1243506

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 6 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M25, (2 bak, 7 Side), innvendige feste-punkt, for standard innendørs installasjoner

grå, med høyinnstilt skrueterminal, 5-polet - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Vedlagt tilbehør:
4 Påmonteringsstuss  IP54 M25 tetningsområde 9 - 18,5 mm, 1 Skrukork M25

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 6 mm²
Beskyttelsesklasse II
Beskyttelsesart IP54/IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 110 mm
Lengde 110 mm
Høyde 67 mm
Vekt 0.2226 kg

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902110155
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polystyren
Materiale overdel Polystyren
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
