Abox SL-2,5/4²

Abox SL-2,5/4²

Forgreningsboks

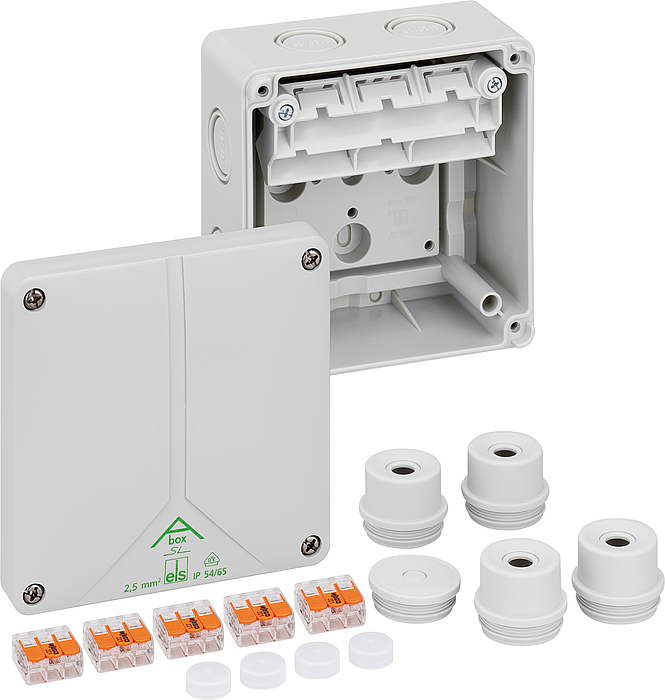

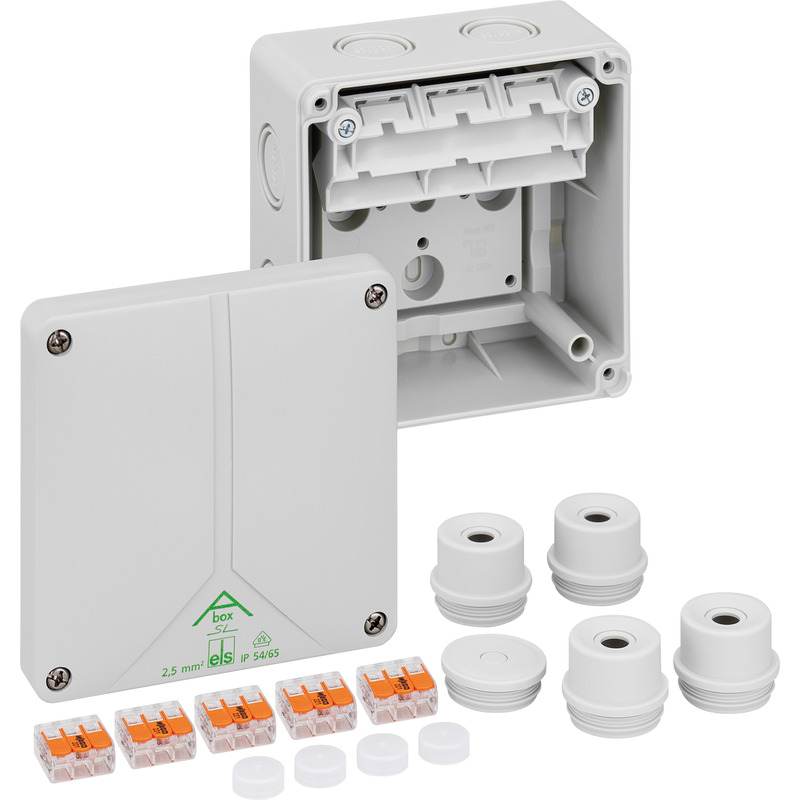

Abox SL-2,5/4²

Produktnummer: 80680701 | Dimensjoner: 110 x 110 x 67 mm

E-nummer: 1239183

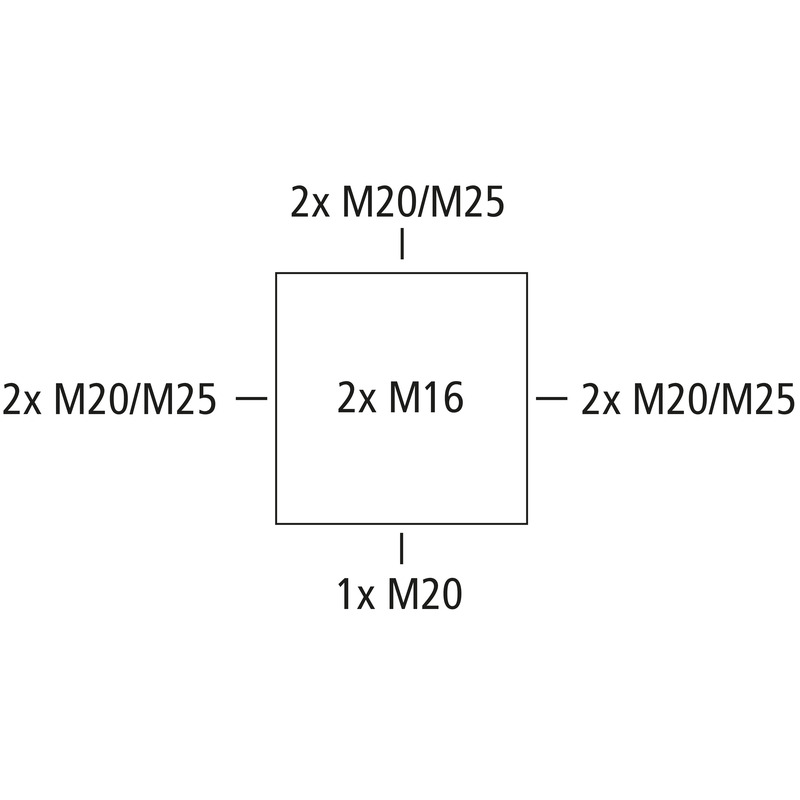

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 4 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M25, (2 bak, 7 Side), innvendige feste-punkt, med skruefri klemmer for standard innendørs installasjoner

grå, med 5 høysettede, skruløse 3-lederterminaler Wago 221-413, maks. nominelt tverrsnitt i henhold til DIN EN 60998: 4 mm², 24 A strømbelastningskapasitet, tverrsnitt som kan klemmes per pinne: 3 x 0,2 til 4 mm² stiv og 3 x 0,14 til 4,0 mm² fleksibel

Vedlagt tilbehør:
4 Påmonteringsstuss IP54 M25 tetningsområde 9 - 18,5 mm, 1 Skrukork M25

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
maks. ledertverrsnitt	4 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP54/IP65
UL Type Rating	ikke aktuelt

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	110 mm
Lengde	110 mm
Høyde	67 mm
Vekt	0.222 kg

Materialegenskaper

UV-bestandig	nei
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	650 °C

mekaniske egenskaper

Monteringstype	Vegg-/takmontering
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1 Nm
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	40 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Innendørs område

Sales Information

EAN	4013902931071
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polystyren
Materiale overdel	Polystyren
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning	pdf (485 KB)
Dimensjonell tegning	dxf (5 MB)
Dimensjonell tegning	dwg (1 MB)
Dimensjonell tegning	jpg (1 MB)

Sertifikat

VDE Sertifikat DE/EN	pdf (768 KB)
UKCA Erklæring EN	pdf (50 KB)
CE Erklæring DE/EN/FR	pdf (63 KB)
