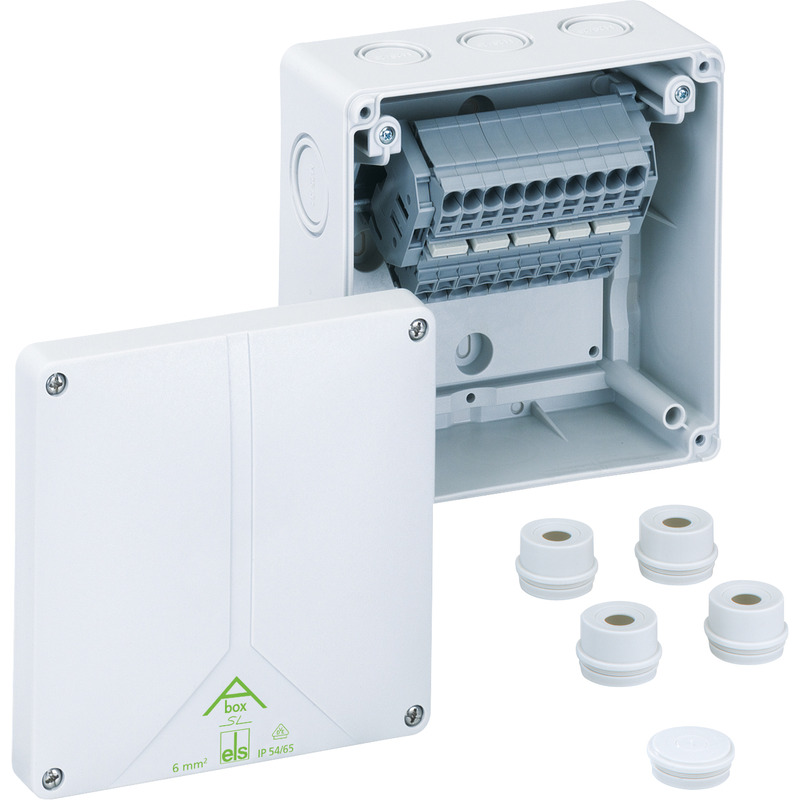

Abox SL-6² Abox SL-6²

Forgreningsboks

Abox SL-6²

Produktnummer: 81081001 | Dimensjoner: 140 x 140 x 79 mm

E-nummer: 1239184

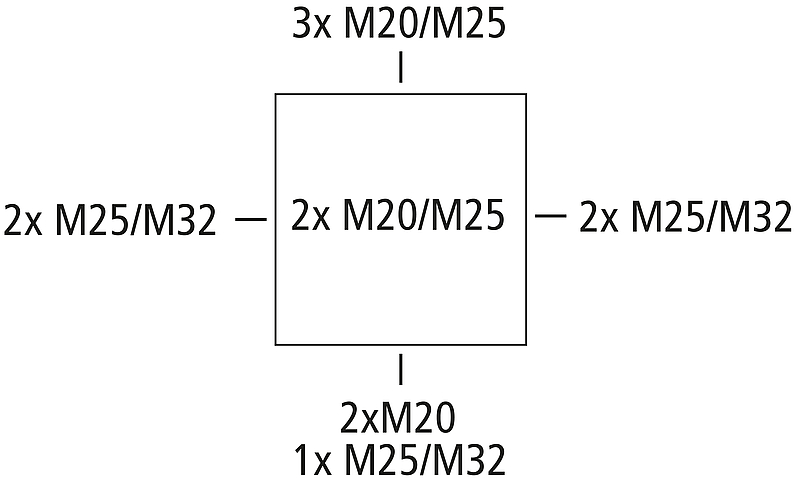

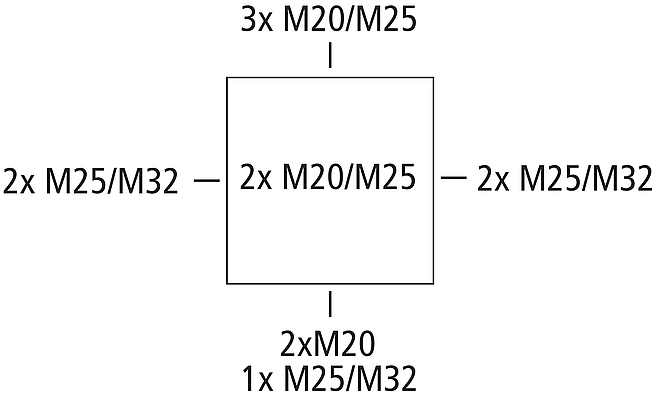

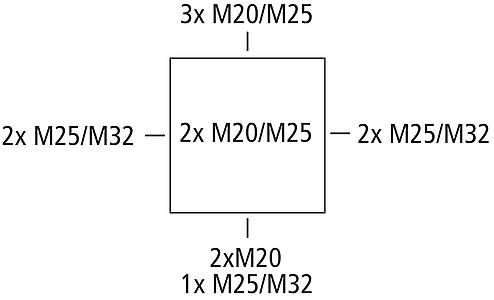

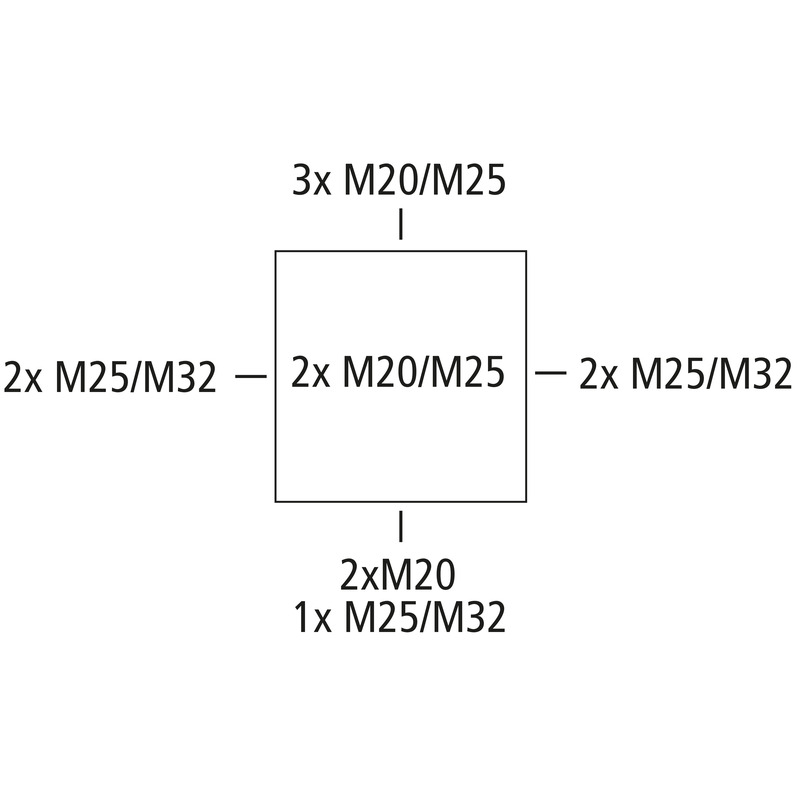

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 6 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M25/M32, (2 bak, 10 Side), innvendige feste-punkt, med skruefri klemmer for standard innendørs installasjoner

grå, med høysett, skruløs klemme Wago 2006-1201, 5-polet, maks. nominelt tverrsnitt i henhold til DIN EN 60998: 6 mm², 41 A strømbelastningskapasitet, tverrsnitt som kan klemmes per stift: 4 x 0,5 til 10 mm² stivt og fleksibelt

Vedlagt tilbehør:
4 Påmonteringsstuss  IP54 M32 tetningsområde 13 - 23 mm, 1 Skrukork M32

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 6 mm²
Beskyttelsesklasse II
Beskyttelsesart IP54/IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 140 mm
Lengde 140 mm
Høyde 79 mm
Vekt 0.4392 kg

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902931088
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polystyren
Materiale overdel Polystyren
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning dxf (5 MB)
Dimensjonell tegning dwg (1 MB)
Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (508 KB)

Sertifikat

CE Erklæring DE/EN/FR pdf (63 KB)
VDE Sertifikat DE/EN pdf (768 KB)
UKCA Erklæring EN pdf (50 KB)
