Dette produktet er utdatert. går som til 28.02.2025

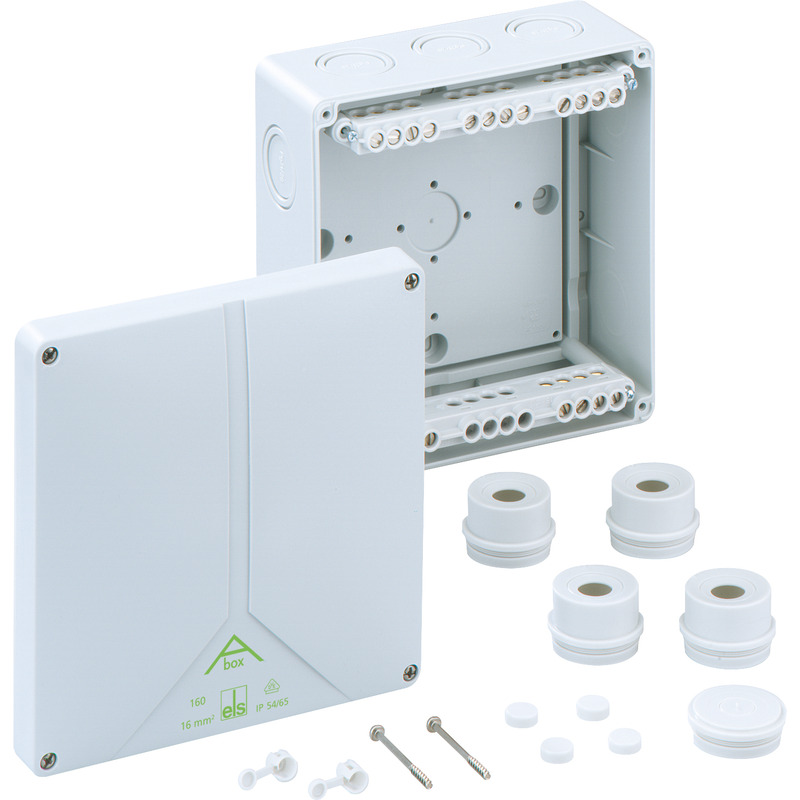

Abox 160-16² Abox 160-16²

Forgreningsboks

Abox 160-16²

Produktnummer: 81641001 | Dimensjoner: 180 x 180 x 91 mm

E-nummer: 1243510

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 16 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M25/M32/M40, (2 bak, 10 Side), innvendige feste-punkt, for standard innendørs installasjoner

grå, med høyinnstilt skrueterminal, 5-polet - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Vedlagt tilbehør:
4 Påmonteringsstuss  IP54 M40 tetningsområde 17 - 30 mm, 1 Skrukork M40, 1 Plomberingssett

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 16 mm²
Beskyttelsesklasse II
Beskyttelsesart IP54/IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 180 mm
Lengde 180 mm
Høyde 91 mm
Vekt 0.6474 kg

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902110179
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polystyren
Materiale overdel Polystyren
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES pdf (1 MB)

Dimensjonsblad

Dimensjonell tegning pdf (417 KB)
Dimensjonell tegning dxf (4 MB)
Dimensjonell tegning dwg (883 KB)
Dimensjonell tegning jpg (1 MB)

Sertifikat

CE Erklæring DE/EN/PL pdf (313 KB)
CE Erklæring DE/EN/FR pdf (220 KB)
VDE Sertifikat DE/EN pdf (679 KB)
UKCA Erklæring EN pdf (49 KB)

Tilbehør

Kombisett - KS M20

Kombisett KS M20

  • Dimensjoner : 100 x 40 x 30 mm
  • Produktnummer: 19202001

Gjengelengde 17 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Kombisett - KS M25

Kombisett KS M25

  • Dimensjoner : 36 x 32 x 27 mm
  • Produktnummer: 19202501

Gjengelengde 19 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Kombisett - KS M25-gro

Kombisett KS M25-gro

  • Dimensjoner : 36 x 32 x 22 mm
  • Produktnummer: 19202601

Gjengelengde 22 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Kombisett - KS M32

Kombisett KS M32

  • Dimensjoner : 100 x 50 x 30 mm
  • Produktnummer: 19203201

Gjengelengde 20 mm



Kombisett for forbindelse av bokser med metriske innføringer, polystyren, grå, komplett med...



Overvåkningsliste
Detaljer
Kombistuss - KST M25-17

Kombistuss KST M25-17

  • Dimensjoner : 29,5 x 29,5 x 17 mm
  • Produktnummer: 19302501

Lengde 17 mm, for vertikal forbindelse av AK/AKi 03 - 12 små...



Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm



Overvåkningsliste
Detaljer
Kombistuss - KST M25-33

Kombistuss KST M25-33

  • Dimensjoner : 29,5 x 29,5 x 33 mm
  • Produktnummer: 19302601

Lengde 33 mm, for vertikal forbindelse av AK 14 - 56, AK/AKi 24 små...



Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm



Overvåkningsliste
Detaljer
Kombistuss - KST M32

Kombistuss KST M32

  • Dimensjoner : 36,5 x 36,5 x 24,5 mm
  • Produktnummer: 19303201

Lengde 25 mm, for vertikal og horisontal forbindelse av AK/AKi 24 små...



Kombistuss for kobling av bokser, polyetylen, grå, for veggtykkelse 1,5 - 4,0 mm



Overvåkningsliste
Detaljer
Skrukork - WST M20

Skrukork WST M20

  • Dimensjoner : 24 x 24 x 20 mm
  • Produktnummer: 20342001

Tetningsområde 8 - 13,5 mm, Gjengelengde 12 mm



Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå



Overvåkningsliste
Detaljer
Skrukork - WST M25

Skrukork WST M25

  • Dimensjoner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 20342501

Tetningsområde 9 - 16 mm, Gjengelengde 12 mm



Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå



Overvåkningsliste
Detaljer
Skrukork - WST M32

Skrukork WST M32

  • Dimensjoner : 37,5 x 37,5 x 25 mm
  • Produktnummer: 20343201

Tetningsområde 17 - 24 mm, Gjengelengde 14 mm



Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå



Overvåkningsliste
Detaljer
Skrukork - WST M40

Skrukork WST M40

  • Dimensjoner : 45,8 x 45,8 x 28 mm
  • Produktnummer: 20344001

Tetningsområde 17 - 24 mm, Gjengelengde 14 mm



Vriplugg, IP54, M_ x 1,5 mm, med lukket tetningsmembran, grå



Overvåkningsliste
Detaljer
Skrunippel - WNI M20

Skrunippel WNI M20

  • Dimensjoner : 24 x 24 x 20 mm
  • Produktnummer: 21342001

Tetningsområde 8 - 13,5 mm, Gjengelengde 12 mm



Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå



Overvåkningsliste
Detaljer
Skrunippel - WNI M25

Skrunippel WNI M25

  • Dimensjoner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 21342501

Tetningsområde 9 - 16 mm, Gjengelengde 12 mm



Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå



Overvåkningsliste
Detaljer
Skrunippel - WNI M32

Skrunippel WNI M32

  • Dimensjoner : 37,5 x 37,5 x 25 mm
  • Produktnummer: 21343201

Tetningsområde 11 - 22 mm, Gjengelengde 14 mm



Vridnippel, IP54, M_ x 1,5 mm med åpen tetningsmembran, polyetylen, grå



Overvåkningsliste
Detaljer
Nivåplugg - SNI M20

Nivåplugg SNI M20

  • Dimensjoner : 25 x 25 x 17 mm
  • Produktnummer: 21642001

Tetningsområde 5 - 16 mm



Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...



Overvåkningsliste
Detaljer
Nivåplugg - SNI M25

Nivåplugg SNI M25

  • Dimensjoner : 30 x 30 x 19 mm
  • Produktnummer: 21642501

Tetningsområde 5 - 21 mm



Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...



Overvåkningsliste
Detaljer
Nivåplugg - SNI M32

Nivåplugg SNI M32

  • Dimensjoner : 37 x 37 x 20 mm
  • Produktnummer: 21643201

Tetningsområde 13 - 26,5 mm



Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...



Overvåkningsliste
Detaljer
Nivåplugg - SNI M40

Nivåplugg SNI M40

  • Dimensjoner : 45 x 45 x 24 mm
  • Produktnummer: 21644001

Tetningsområde 14 - 54 mm



Avtrappet nippel, IP55, med lukket tetningsmembran, kan kuttes i flere trinn, termoplastisk...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-MGM

Kabelskruforbindelse KVR M20-MGM

  • Dimensjoner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001
  • E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-GDB/MGM

Kabelskruforbindelse KVR M20-GDB/MGM

  • Dimensjoner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M25-MGM

Kabelskruforbindelse KVR M25-MGM

  • Dimensjoner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501
  • E-nummer: 1243083

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M32-MGM

Kabelskruforbindelse KVR M32-MGM

  • Dimensjoner : 40 x 40 x 50 mm
  • Produktnummer: 22743201
  • E-nummer: 1243084

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M40-MGM

Kabelskruforbindelse KVR M40-MGM

  • Dimensjoner : 50 x 50 x 54 mm
  • Produktnummer: 22744001
  • E-nummer: 1243085

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M25

Påmonteringsstuss AST M25

  • Dimensjoner : 29,5 x 29,5 x 22,6 mm
  • Produktnummer: 23042501

Tetningsområde 9 - 18,5 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M32

Påmonteringsstuss AST M32

  • Dimensjoner : 35,5 x 35,5 x 25,1 mm
  • Produktnummer: 23043201

Tetningsområde 13 - 23 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M40

Påmonteringsstuss AST M40

  • Dimensjoner : 46,5 x 46,5 x 25,6 mm
  • Produktnummer: 23044001

Tetningsområde 17 - 30 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
Skrukork - VST M20

Skrukork VST M20

  • Dimensjoner : 24,5 x 24,5 x 13,5 mm
  • Produktnummer: 23142001

Tetningsområde 8 - 13,5 mm



Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...



Overvåkningsliste
Detaljer
Skrukork - VST M25

Skrukork VST M25

  • Dimensjoner : 29,5 x 29,5 x 14,1 mm
  • Produktnummer: 23142501

Tetningsområde 9 - 16 mm



Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...



Overvåkningsliste
Detaljer
Skrukork - VST M32

Skrukork VST M32

  • Dimensjoner : 36,5 x 36,5 x 14,1 mm
  • Produktnummer: 23143201

Tetningsområde 13 - 23 mm



Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...



Overvåkningsliste
Detaljer
Skrukork - VST M40

Skrukork VST M40

  • Dimensjoner : 44,5 x 44,5 x 14,6 mm
  • Produktnummer: 23144001

Tetningsområde 17 - 30 mm



Blindplugg, IP 55 med lukket membran. i termoplastisk elastomer ( TPE) grå, for veggtykkelser...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20/w

Dobbelmembranstuss DMS M20/w

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26012001
  • E-nummer: 1226557

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25/w

Dobbelmembranstuss DMS M25/w

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26012501
  • E-nummer: 1226560

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), hvit,...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20

Dobbelmembranstuss DMS M20

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1226555

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25

Dobbelmembranstuss DMS M25

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1226558

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M32

Dobbelmembranstuss DMS M32

  • Dimensjoner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1226561

Tetningsområde 13 - 21 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M32/4

Dobbelmembranstuss DMS M32/4

  • Dimensjoner : 36,7 x 12,9 x 36,7 mm
  • Produktnummer: 26043301
  • E-nummer: 1226562

Tetningsareal 3,5 - 6 mm per inngang



Doble membrantetninger, IP66, med to tetningsmembraner, lukket, maks. fire kabelinnføringer for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M40

Dobbelmembranstuss DMS M40

  • Dimensjoner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26044001
  • E-nummer: 1243092

Tetningsområde 17 - 28 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Luftestuss - BST M20/sw

Luftestuss BST M20/sw

  • Dimensjoner : 25,2 x 11,9 x 25,2 mm
  • Produktnummer: 26202001
  • E-nummer: 1226551

svart



ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...



Overvåkningsliste
Detaljer
Luftestuss - BST M20

Luftestuss BST M20

  • Dimensjoner : 25,22 x 11,9 x 25,2 mm
  • Produktnummer: 26242001
  • E-nummer: 1226501

hvit



ventilasjonsplugg IP 44 med labyrinttetning for å unngå kondens i boksen, gjennomstrømning 100 l/min...



Overvåkningsliste
Detaljer
Rørstuss - RST M20

Rørstuss RST M20

  • Dimensjoner : 29 x 26 x 38 mm
  • Produktnummer: 28842001

for rør med utvendig diameter på 20 mm



Rørstuss for festing av glatte rør, med kontramutter, polystyren, grå



Overvåkningsliste
Detaljer
Rørstuss - RST M25

Rørstuss RST M25

  • Dimensjoner : 36 x 32 x 38 mm
  • Produktnummer: 28842501

for rør med en utvendig diameter på 25 mm



Rørstuss for festing av glatte rør, med kontramutter, polystyren, grå



Overvåkningsliste
Detaljer
Rørstuss - RST M32

Rørstuss RST M32

  • Dimensjoner : 46 x 41 x 40 mm
  • Produktnummer: 28843201

for rør med utvendig diameter på 32 mm



Rørstuss for festing av glatte rør, med kontramutter, polystyren, grå



Overvåkningsliste
Detaljer
Terminalblokk - Abox 160 KLS-16²

Terminalblokk Abox 160 KLS-16²

  • Dimensjoner : 170 x 120 x 20 mm
  • Produktnummer: 84001601
  • E-nummer: 1243520

5-polet - 16 mm²



Koblingsklemme iht. NEK EN 60998 (VDE 0613), Ui=690V



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
DIN-skinne - NS35-144/2

DIN-skinne NS35-144/2

  • Dimensjoner : 35 x 144 x 15 mm
  • Produktnummer: 89401601
  • E-nummer: 1226154

for Abox/Abox-i 160 og Abox/Abox-i 250, lengde 144 mm



DIN-skinne iht. NEK EN 60715, 35 x 7,5 mm, inkl. festeskruer



Overvåkningsliste
Detaljer
Denne artikkelen er arkivert!
Monteringsplate - Abox 160 MPI

Monteringsplate Abox 160 MPI

  • Dimensjoner : 149 x 149 x 2,5 mm
  • Produktnummer: 89501601

for Abox/Abox-i 160



Monteringsplate i melaminkledd isolasjonsmateriale, 2,5 mm tykk, grå inkl. festeskruer



Overvåkningsliste
Detaljer

CAD-data

CAD-data Last ned 3D-CAD-data

Din forespørsel

Din informasjon
Bedriftsdata
CAD-format

Anbudstekster

Lignende produkter

Din direkte linje til våre eksperter

Du har spørsmål om produktet og ønsker å få råd?
Her kan du direkte legge igjen en melding som refererer til produktet.

Skriv en melding
Legg til produkt til overvåkningslister

Bestående overvåkningslister

Ny overvåkningsliste

organisere overvåkningsliste
