Dette produktet er utdatert. går som til 28.02.2025

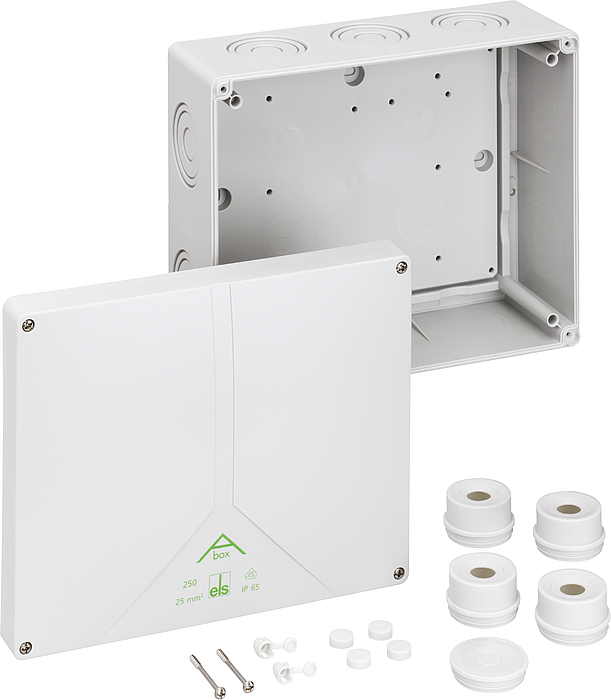

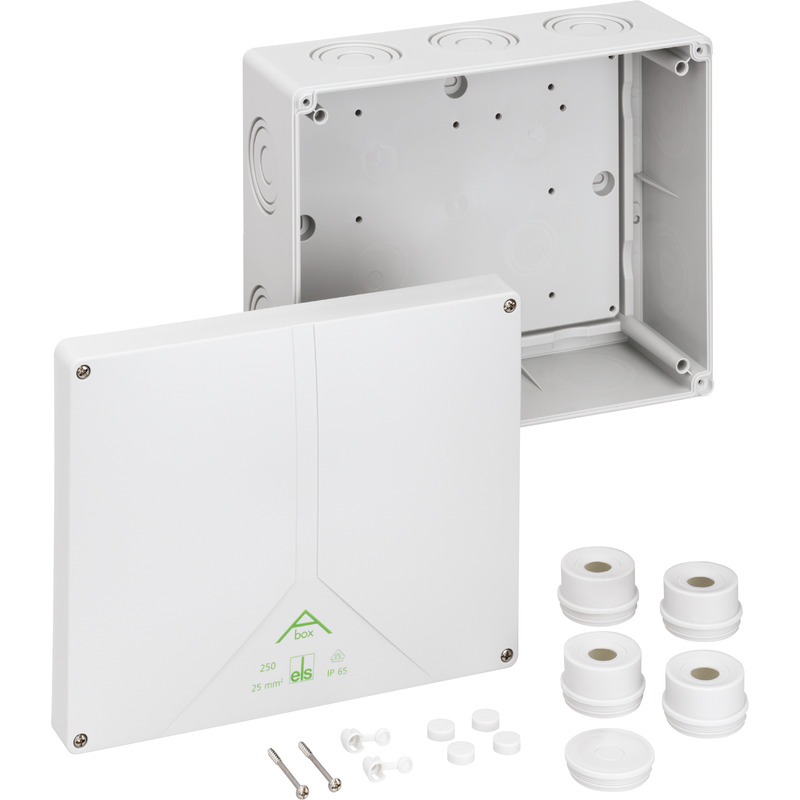

Abox 250-L Abox 250-L

Forgreningsboks

Abox 250-L

Produktnummer: 82591001 | Dimensjoner: 250 x 200 x 115 mm

E-nummer: 1243523

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 25 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M25/M32/M40/M50, (4 bak, 10 Side), innvendige feste-punkt, for standard innendørs installasjoner

grå, uten klemmer

Vedlagt tilbehør:
4 Påmonteringsstuss  IP54 M40 tetningsområde 17 - 30 mm, 1 Skrukork M40, 1 Plomberingssett

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 25 mm²
Beskyttelsesklasse II
Beskyttelsesart IP54/IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 250 mm
Lengde 200 mm
Høyde 115 mm
Vekt 0.7472 kg

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902948918
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85389099

Materiale

Materiale underdel Polystyren
Materiale overdel Polystyren
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN/FR/ES pdf (1 MB)

Dimensjonsblad

Dimensjonell tegning jpg (1 MB)
Dimensjonell tegning pdf (449 KB)
Dimensjonell tegning dxf (4 MB)
Dimensjonell tegning dwg (859 KB)

Sertifikat

VDE Sertifikat DE/EN pdf (679 KB)
CE Erklæring DE/EN/FR pdf (220 KB)
UKCA Erklæring EN pdf (49 KB)
CE Erklæring DE/EN/PL pdf (313 KB)
