Denne artikkelen er arkivert!
Til etterfølgerproduktet

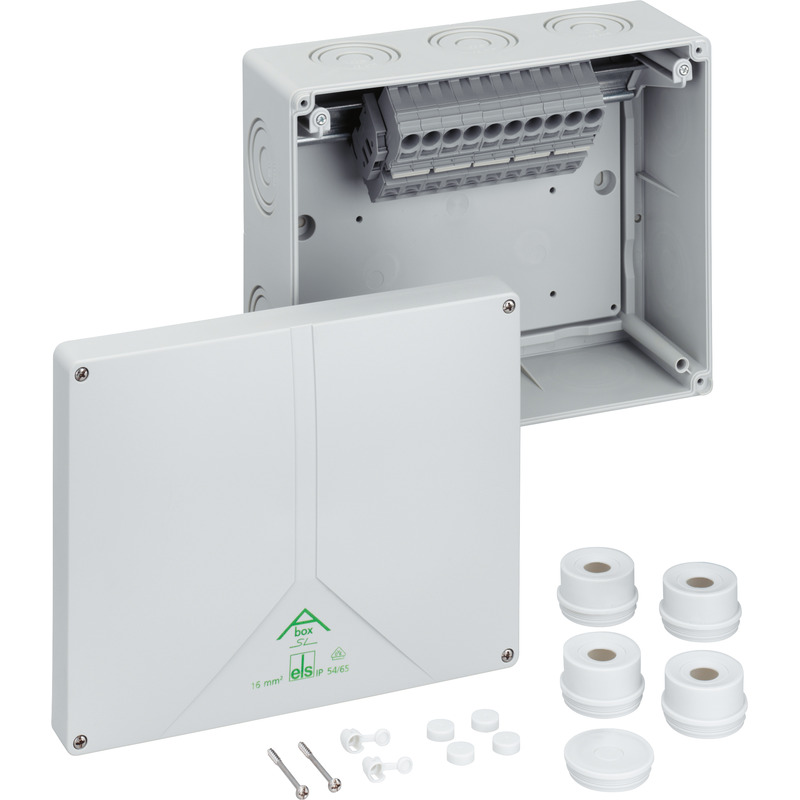

Abox SL-16² Abox SL-16²

Forgreningsboks

Abox SL-16²

Produktnummer: 83581001 | Dimensjoner: 250 x 200 x 115 mm

E-nummer: 1239186

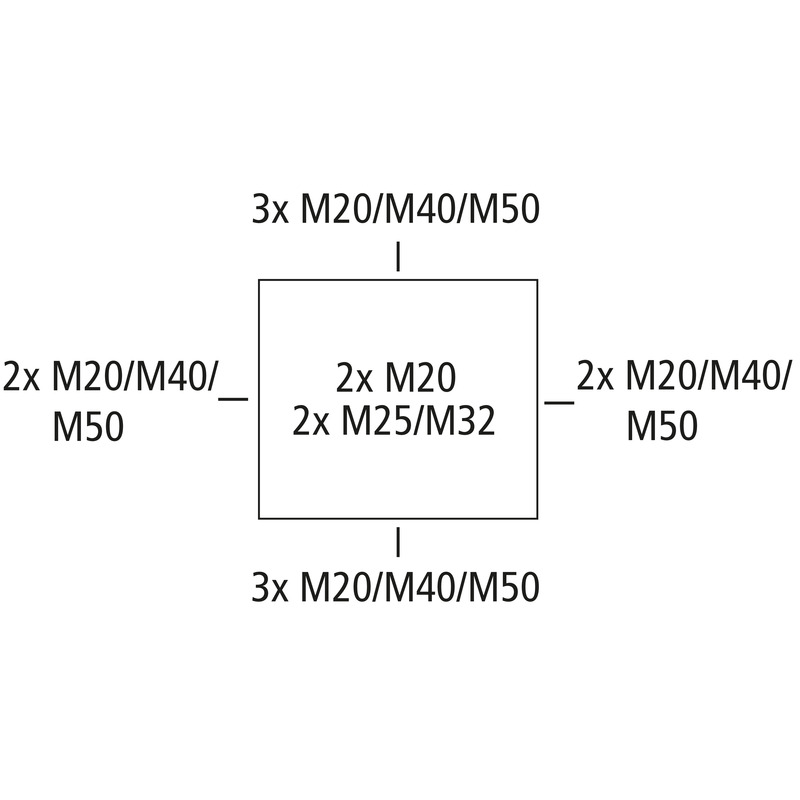

Forgreningsboks, med beskyttelsesklasse IP54/IP65, Nominelt tverrsnitt 16 mm², Ui=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Push-out membran, M20/M25/M32/M40/M50, (4 bak, 10 Side), innvendige feste-punkt, med skruefri klemmer for standard innendørs installasjoner

grå, med høymontert, skruløs klemme Wago 2016-1201, 5-polet, maks. nominelt tverrsnitt i henhold til DIN EN 60998: 16 mm², 76 A strømbelastningskapasitet, tverrsnitt som kan klemmes per pinne: 4 x 0,5 til 16 mm², stiv, 4 x 0,5 til 25 mm² fleksibel

Vedlagt tilbehør:
4 Påmonteringsstuss  IP54 M40 tetningsområde 17 - 30 mm, 1 Skrukork M40, 1 Plomberingssett

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
maks. ledertverrsnitt 16 mm²
Beskyttelsesklasse II
Beskyttelsesart IP54/IP65
UL Type Rating ikke aktuelt

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 250 mm
Lengde 200 mm
Høyde 115 mm
Vekt 1.087 kg

Materialegenskaper

UV-bestandig nei
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 650 °C

mekaniske egenskaper

Monteringstype Vegg-/takmontering
Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1 Nm
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 40 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Innendørs område

Sales Information

EAN 4013902931101
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polystyren
Materiale overdel Polystyren
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Last ned datablad

Last ned datablad

Dimensjonsblad

Dimensjonell tegning pdf (717 KB)
Dimensjonell tegning dxf (7 MB)
Dimensjonell tegning dwg (1 MB)
Dimensjonell tegning jpg (1 MB)

Sertifikat

UKCA Erklæring EN pdf (50 KB)
VDE Sertifikat DE/EN pdf (768 KB)
