Forgreningsboks
Produktnummer: 80240301 | Dimensjoner: 152 x 87 x 52 mm
E-nummer: 1236685

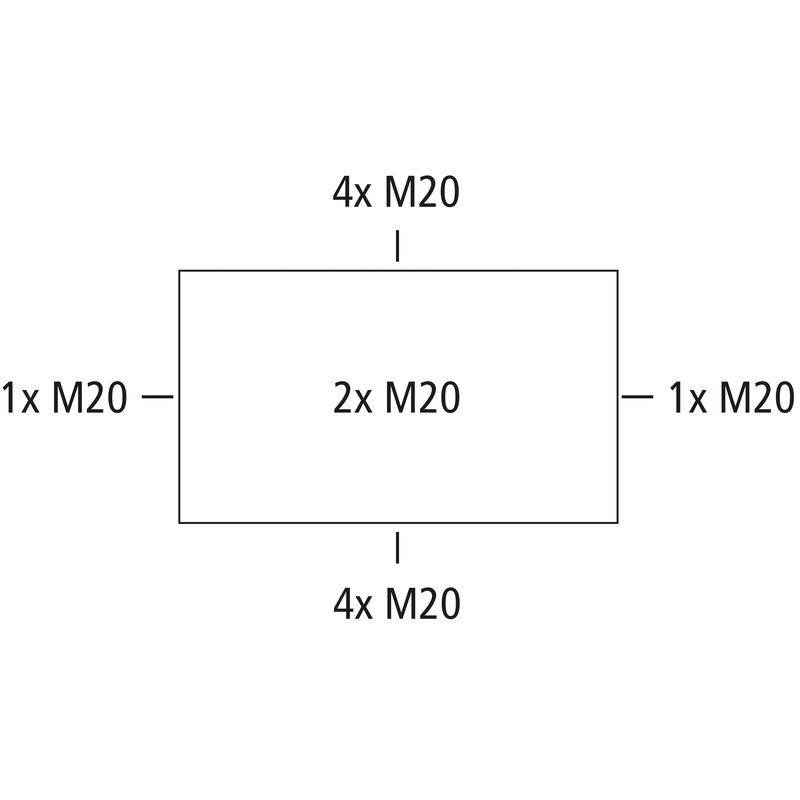

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20, Tetningsområde 4 - 16 mm, (2 bak, 10 Side), Utvendige festeører, for standard innendørs og beskyttet utendørs installasjoner
grå, Ui=1000 V AC, uten klemmer
available from May 1, 2024
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 2,5 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66 |
| Klemmetype | uten |
| Farge underdel | grå |
|---|---|
| Farge overdel | grå |
| Bredde | 152 mm |
|---|---|
| Lengde | 87 mm |
| Høyde | 52 mm |
| Innvendig lengde | 75 mm |
| Innvendig bredde | 140 mm |
| Innvendig høyde | 36 mm |
| Vekt | 0.16 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | HB |
| Glødetrådtestet i henhold til EN 60695-2-11 | 750 °C |
| for tetningsområde min | 4 mm |
|---|---|
| for tetningsområde maks | 16 mm |
| Slagfasthet | IK07 |
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.2 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | Utvendige festeører |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -25 °C |
| Omgivelsestemparatur maks. | 55 °C |
| Omgivelsestemparatur 24h | 35 °C |
| Monteringssted | Beskyttet utendørs |
| EAN | 4013902662708 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85389099 |
| Materiale underdel | Polypropylen |
|---|---|
| Materiale overdel | Polypropylen |
| Materiale innføring | Termoplastisk elastomer |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
