Forgreningsboks

Abox 025 AB-2,5²

Produktnummer: 80242101 | Dimensjoner: 87 x 87 x 52 mm

E-nummer: 1236634

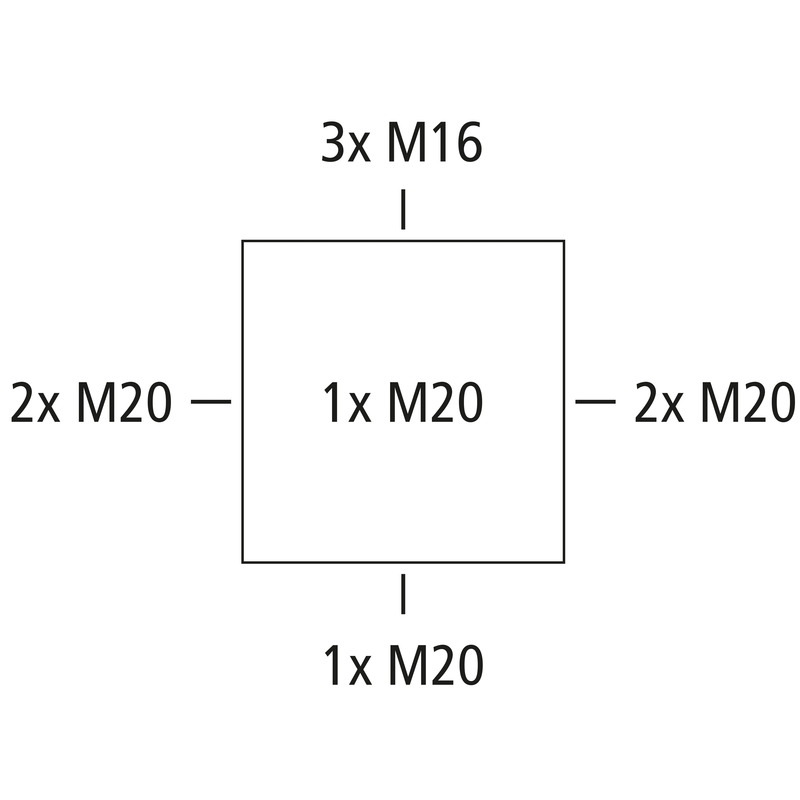

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M16/M20, Tetningsområde 4 - 16 mm, (1 bak, 8 Side), Utvendige festeører, for standard innendørs og beskyttet utendørs installasjoner

grå, U_i=450 V AC, I_n=24 Ampere, med 5 skruløse 5-leder rekkeklemmer, Wago 2273-205, maks. nominelt tverrsnitt i henhold til DIN EN 60998: 2,5 mm², klembare tverrsnitt per stift: 5 x 0,5 - 2,5 mm² stivt Cu/Al (følg monteringsanvisningen)

available from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,5 mm²
maks. ledertverrsnitt	2,5 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Nominell strøm	24 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	87 mm
Lengde	87 mm
Høyde	52 mm
Innvendig lengde	75 mm
Innvendig bredde	75 mm
Innvendig høyde	37 mm
Vekt	0.109 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C

mekaniske egenskaper

for tetningsområde min	4 mm
for tetningsområde maks	16 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902662340
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (4 MB)
Dimensjonell tegning	dwg (5 MB)
Dimensjonell tegning	dxf (23 MB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (397 KB)
DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/FR	pdf (139 KB)
UKCA Erklæring EN	pdf (167 KB)
