Forgreningsboks

Abox 040-2,5²

Produktnummer: 80243001 | Dimensjoner: 102 x 102 x 57 mm

E-nummer: 1236618

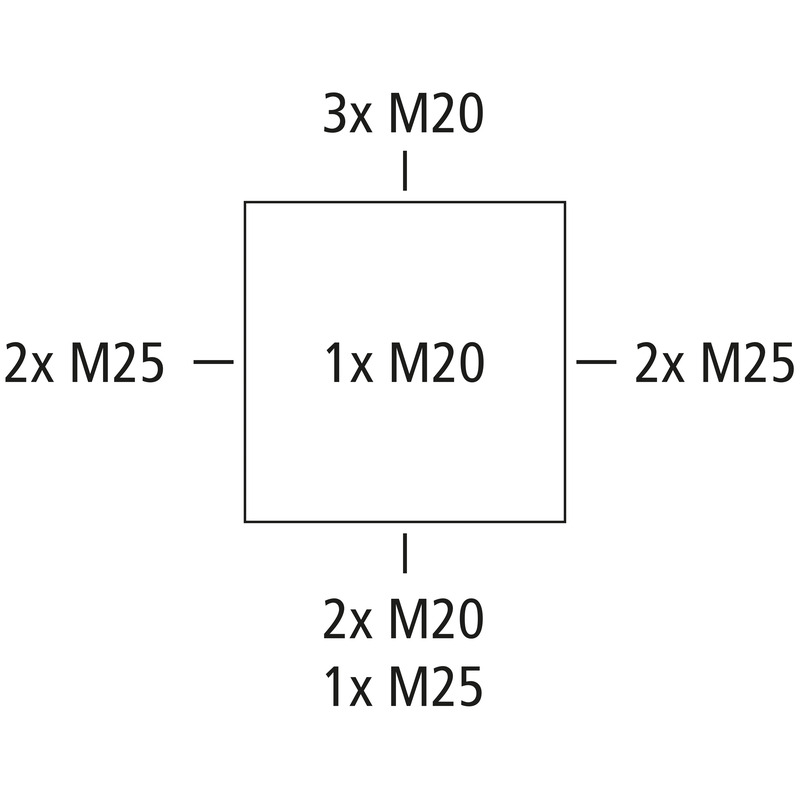

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 4 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20/M25, Tetningsområde 4 - 21 mm, (1 bak, 10 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner

grå, U_i=450 V AC, I_n=24 Ampere, med 5 skruløse 5-leder rekkeklemmer, Wago 2273-205, maks nominelt tverrsnitt i henhold til DIN EN 60998: 2,5 mm², klembare tverrsnitt per stift: 5 x 0,5 - 2,5 mm² stiv Cu/Al (følg installasjonen bruksanvisning)

available from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,5 mm²
maks. ledertverrsnitt	4 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Nominell strøm	24 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	102 mm
Lengde	102 mm
Høyde	57 mm
Innvendig lengde	90 mm
Innvendig bredde	90 mm
Innvendig høyde	49 mm
Vekt	0.138 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C

mekaniske egenskaper

for tetningsområde min	4 mm
for tetningsområde maks	21 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902661954
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	dxf (24 MB)
Dimensjonell tegning	pdf (4 MB)
Dimensjonell tegning	dwg (5 MB)

Sertifikat

DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (397 KB)
CE Erklæring DE/EN/FR	pdf (139 KB)
UKCA Erklæring EN	pdf (167 KB)
