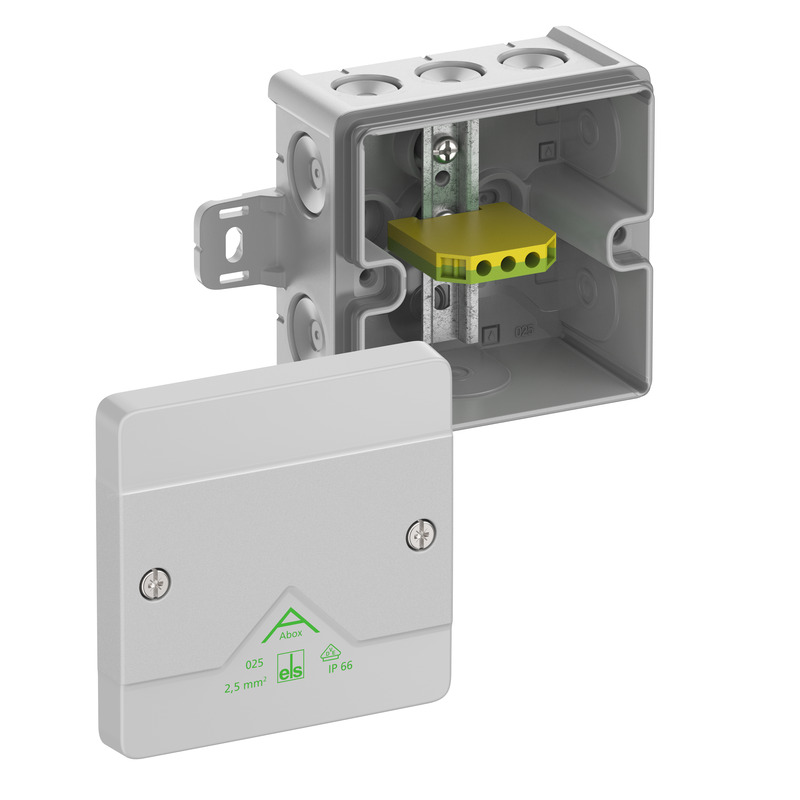

Forgreningsboks

Abox 025 AB-Pot

Produktnummer: 80442701 | Dimensjoner: 87 x 87 x 52 mm

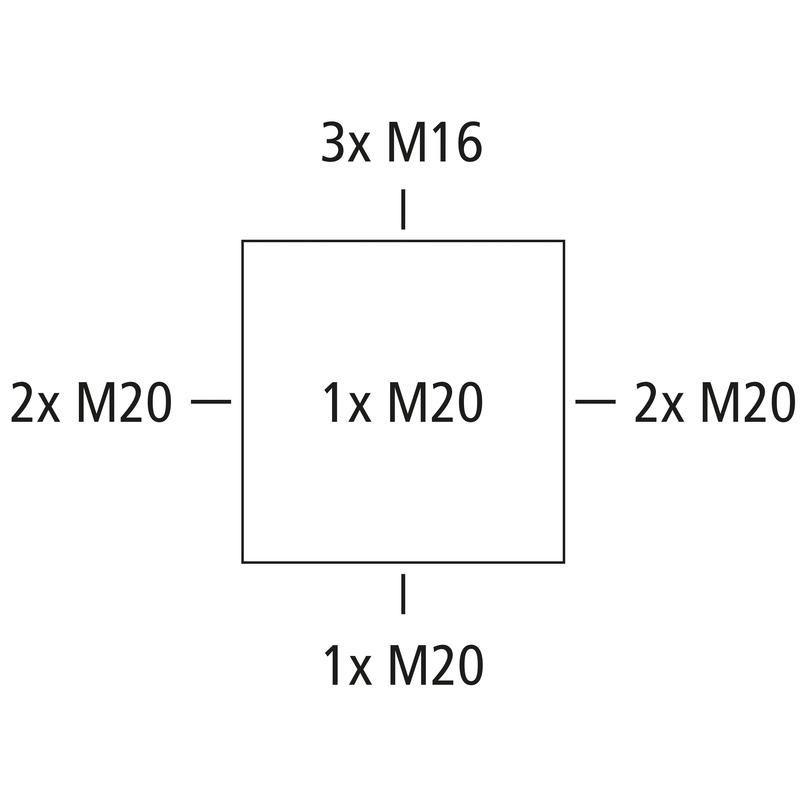

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 2,5 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M16/M20, Tetningsområde 4 - 16 mm, (1 bak, 8 Side), Utvendige festeører, for standard innendørs og beskyttet utendørs installasjoner

grå, U_i=690 V AC, med 1 x PE-klemme 4² på standardskinne 15mm

available from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
maks. ledertverrsnitt	2,5 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Klemmetype	uten

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	87 mm
Lengde	87 mm
Høyde	52 mm
Innvendig lengde	75 mm
Innvendig bredde	75 mm
Innvendig høyde	37 mm
Vekt	0.127 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C

mekaniske egenskaper

for tetningsområde min	4 mm
for tetningsområde maks	16 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902661350
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	dwg (5 MB)
Dimensjonell tegning	dxf (23 MB)
Dimensjonell tegning	pdf (4 MB)

Sertifikat

CE Erklæring DE/EN/FR	pdf (139 KB)
UKCA Erklæring EN	pdf (167 KB)
VDE Sertifikat DE/EN	pdf (397 KB)
CE Erklæring DE/EN/PL	pdf (141 KB)

Tilbehør

Kabelskruforbindelse KVR M16-MGM

Dimensjoner : 22 x 22 x 31 mm
Produktnummer: 22741601
E-nummer: 1243081

Tetningsområde 4 - 10 mm, Gjengelengde 8 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...

Overvåkningsliste

Abox 025 AB-Pot

elektriske egenskaper

Farger

Dimensjoner

Materialegenskaper

mekaniske egenskaper

Betingelser i omgivelsene

Sales Information

Materiale

Sertifikater

Last ned datablad

Monteringsanvisning

Dimensjonsblad

Sertifikat

Tilbehør

Tetningsområde 4 - 10 mm, Gjengelengde 8 mm

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm

Tetningsområde 5 - 9 mm

Tetningsområde 7 - 13 mm

Sett med to plomberingshetter og skruer

for Abox / Abox Pro 025

til fiksert montering av opptil 6 klemmer, Wago 2273-205 i...

til fast montering av inntil 6 klemmer Wago 221-413 i...

Skruklemme Abox/Abox Pro 025 og Abox/Abox Pro 040, 5-polet – 4 mm², In...

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 025,...

CAD-data

Din forespørsel

Anbudstekster

Lignende produkter

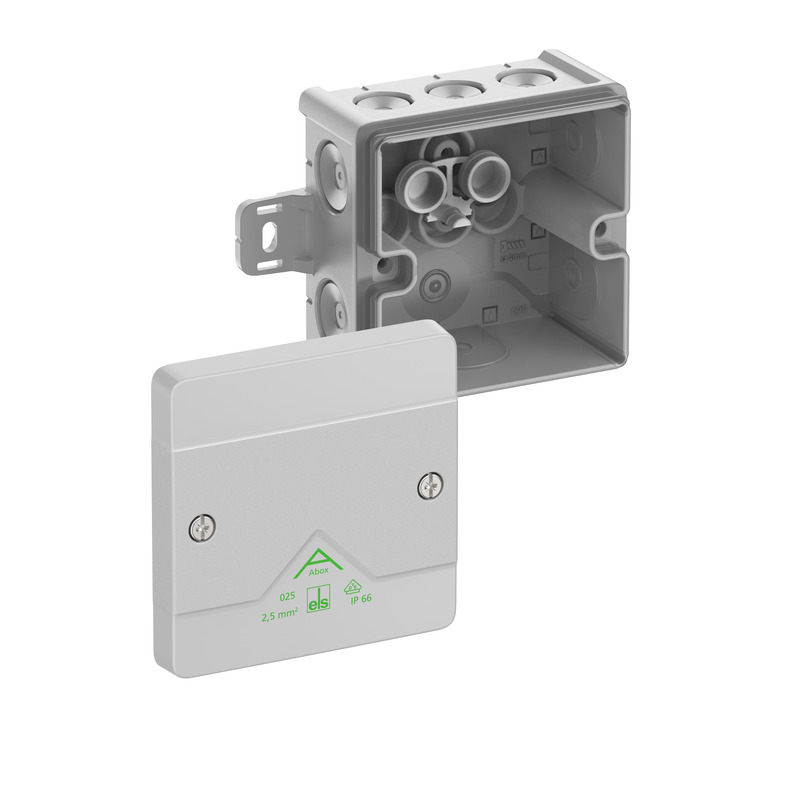

grå, Ui=1000 V AC, uten klemmer

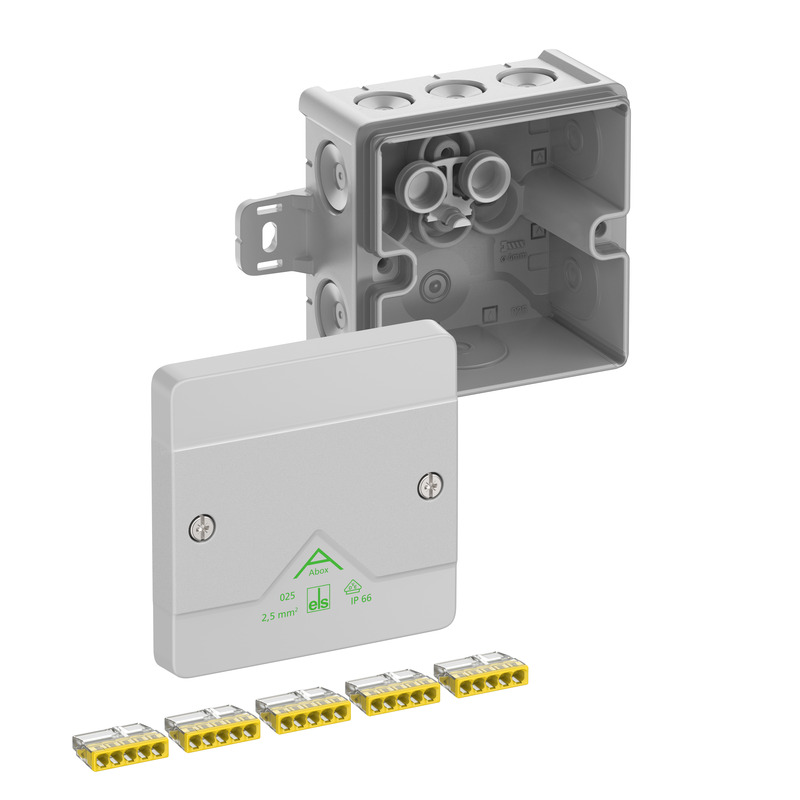

grå, Ui=450 V AC, In=24 Ampere, med 5 skruløse 5-leder rekkeklemmer,...

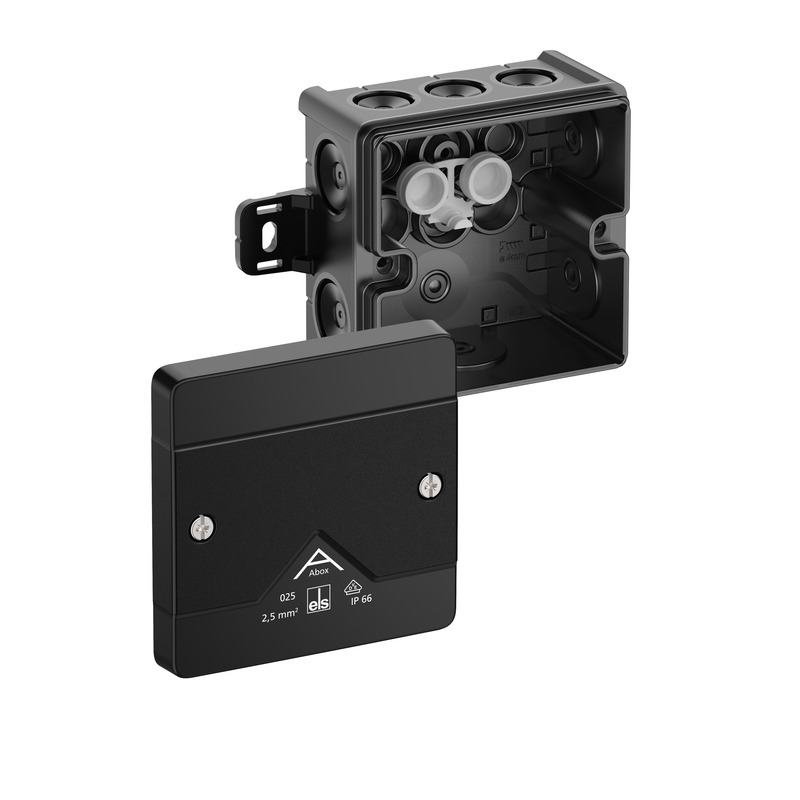

svart, Ui=1000 V AC, uten klemmer

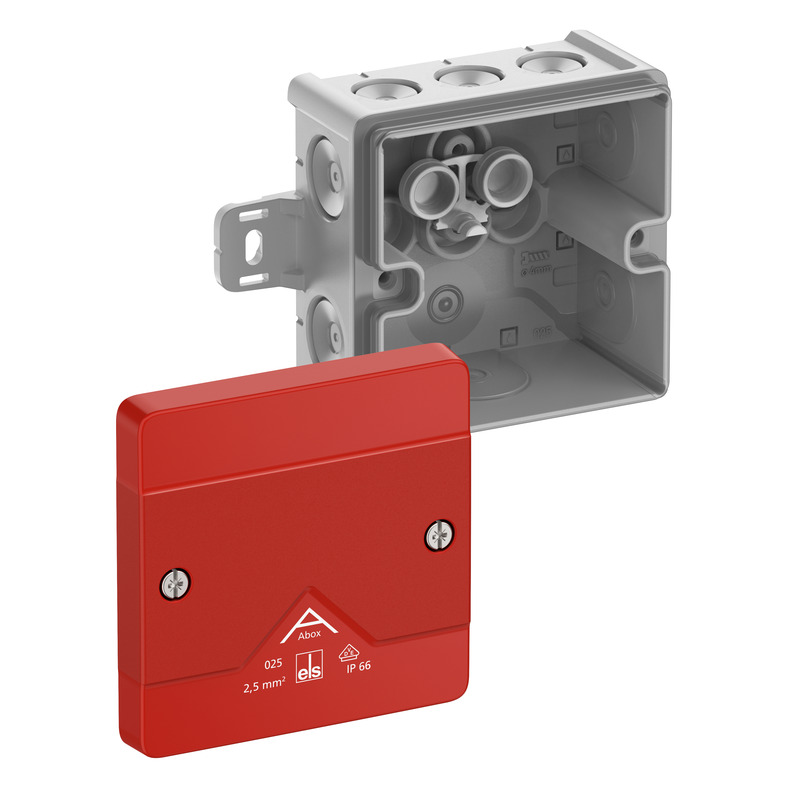

grå, Ui=1000 V AC, med rødt lokk, uten klemmer, for identifikasjon av...
