Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

Forgreningsboks

Abox SL-4²

Produktnummer: 80444001 | Dimensjoner: 127 x 127 x 70 mm

E-nummer: 1236870

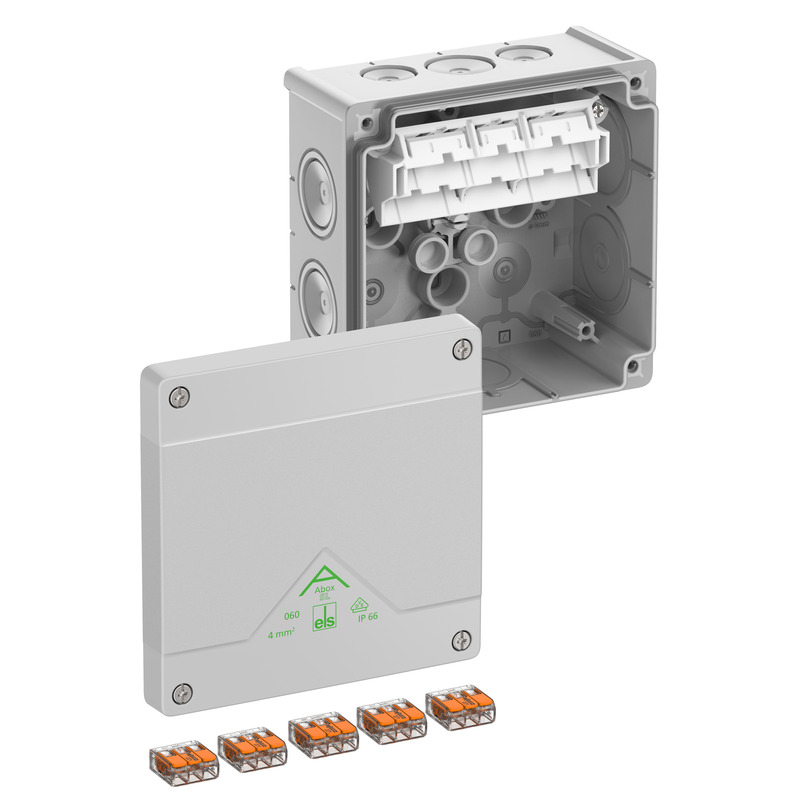

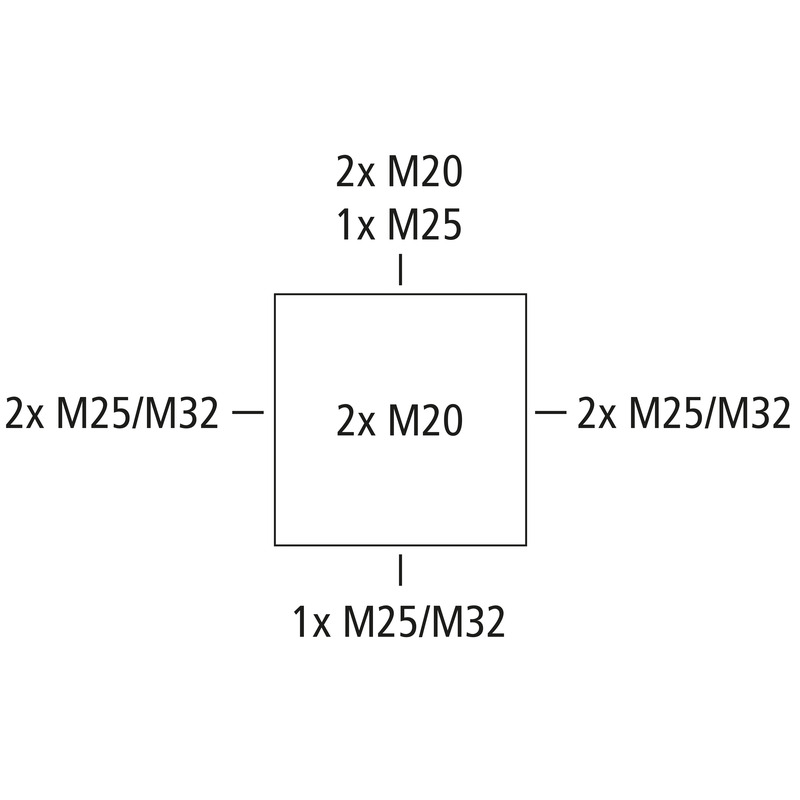

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 4 mm², U_i=450 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20/M25/M32, Tetningsområde 4 - 28 mm, (2 bak, 8 Side), innvendige feste-punkt, med skrufrie terminaler for standard installasjoner innendørs og beskyttede uteområder

grå, I_n=32 Ampere, med 5 høytskruede, skruløse 3-leder rekkeklemmer, Wago 221-413 - 4 mm², klembare tverrsnitt per pinne: 3 x 0,2 til 4 mm² stiv Cu og 3 x 0,14 til 4 mm² fleksibel Cu

available from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	450 V
Nom. isolasjonsspenning DC	450 V
min. ledertverrsnitt	0,2 mm²
maks. ledertverrsnitt	4 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Nominell strøm	32 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	127 mm
Lengde	127 mm
Høyde	70 mm
Innvendig lengde	114 mm
Innvendig bredde	114 mm
Innvendig høyde	54 mm
Vekt	0.2405 kg

Materialegenskaper

UV-bestandig	nei
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C

mekaniske egenskaper

for tetningsområde min	4 mm
for tetningsområde maks	28 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902661329
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES	pdf (5 MB)
Monteringsanvisning DE/EN	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (5 MB)
Dimensjonell tegning	dwg (6 MB)
Dimensjonell tegning	dxf (27 MB)

Sertifikat

VDE Sertifikat DE/EN	pdf (397 KB)
DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/PL	pdf (141 KB)
UKCA Erklæring EN	pdf (167 KB)
CE Erklæring DE/EN/FR	pdf (139 KB)
