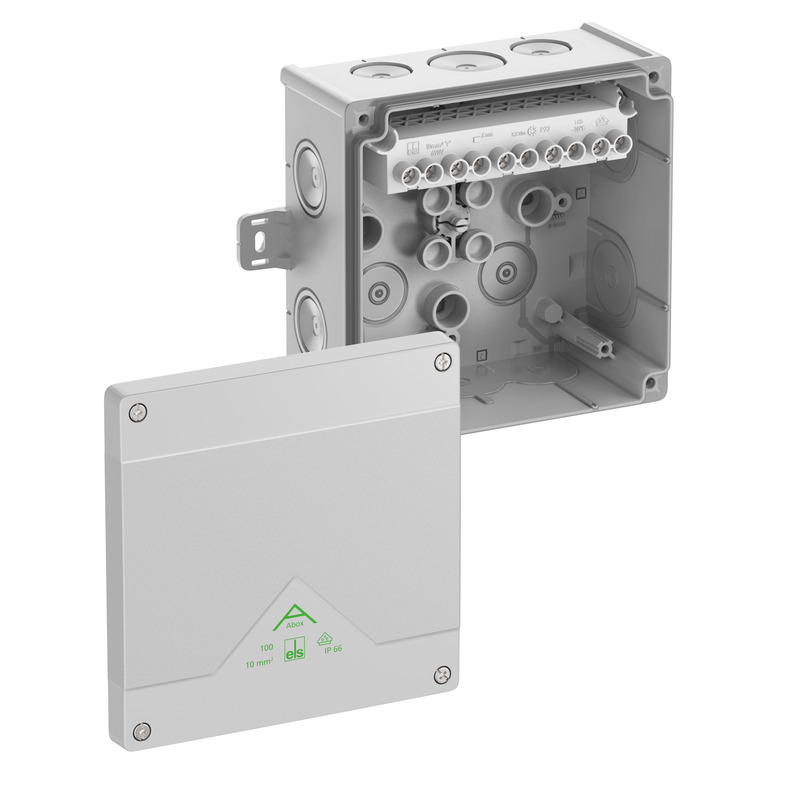

Forgreningsboks

Abox 100 AB-10²

Produktnummer: 81042101 | Dimensjoner: 152 x 152 x 80 mm

E-nummer: 1236638

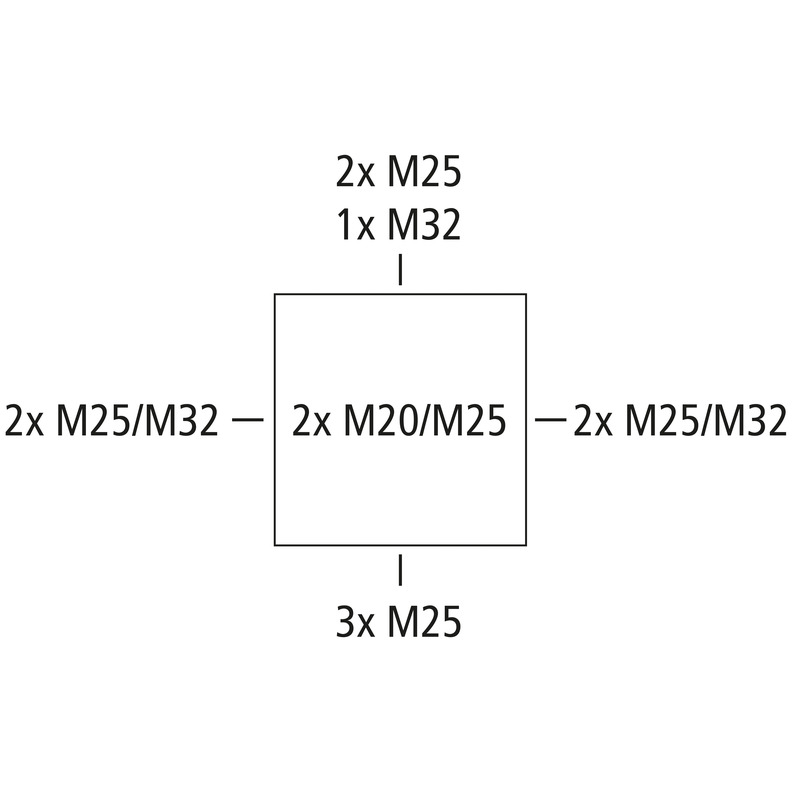

Forgreningsboks, med beskyttelsesklasse IP66, Nominelt tverrsnitt 10 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Selv tettende, fleksible innsats membraner, M20/M25/M32, Tetningsområde 8 - 28 mm, (2 bak, 10 Side), Utvendige festeører, for standard innendørs og beskyttet utendørs installasjoner

grå, U_i=690 V AC, I_n=57 Ampere, med høytliggende skruklemme, 5-polet – 10², tverrsnitt som kan klemmes per pinne: 4 × 2,5 mm², 4 × 4 mm², 4 × 6 mm², 4 × 10 mm² Cu stiv/fleksibel med lederendehylse

available from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	4 mm²
maks. ledertverrsnitt	10 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP66
Nominell strøm	57 Ampere
Klemmetype	Skruklemme
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	152 mm
Lengde	152 mm
Høyde	80 mm
Innvendig lengde	139 mm
Innvendig bredde	140 mm
Innvendig høyde	64 mm
Vekt	0.419 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C

mekaniske egenskaper

for tetningsområde min	8 mm
for tetningsområde maks	28 mm
Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.2 Nm
Monteringstype	Vegg-/takmontering
Feste	Utvendige festeører

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902660452
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale innføring	Termoplastisk elastomer
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES	pdf (5 MB)
Monteringsanvisning DE/EN	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (6 MB)
Dimensjonell tegning	dwg (8 MB)
Dimensjonell tegning	dxf (36 MB)

Sertifikat

UKCA Erklæring EN	pdf (167 KB)
DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/PL	pdf (141 KB)
CE Erklæring DE/EN/FR	pdf (139 KB)
VDE Sertifikat DE/EN	pdf (397 KB)
