Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

Forgreningsboks

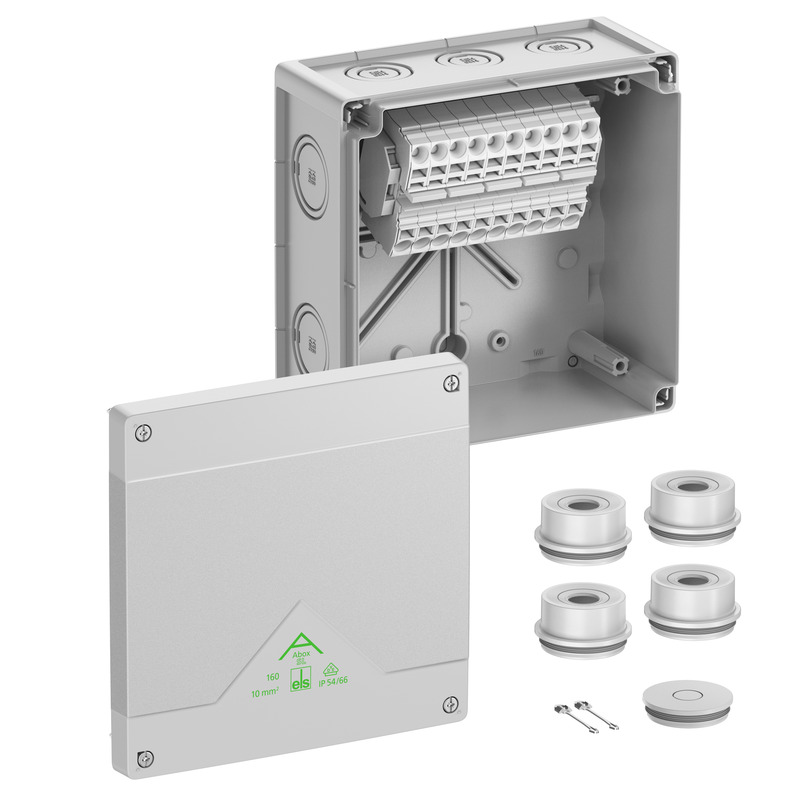

Abox SL-10²

Produktnummer: 81044001 | Dimensjoner: 182 x 182 x 90 mm

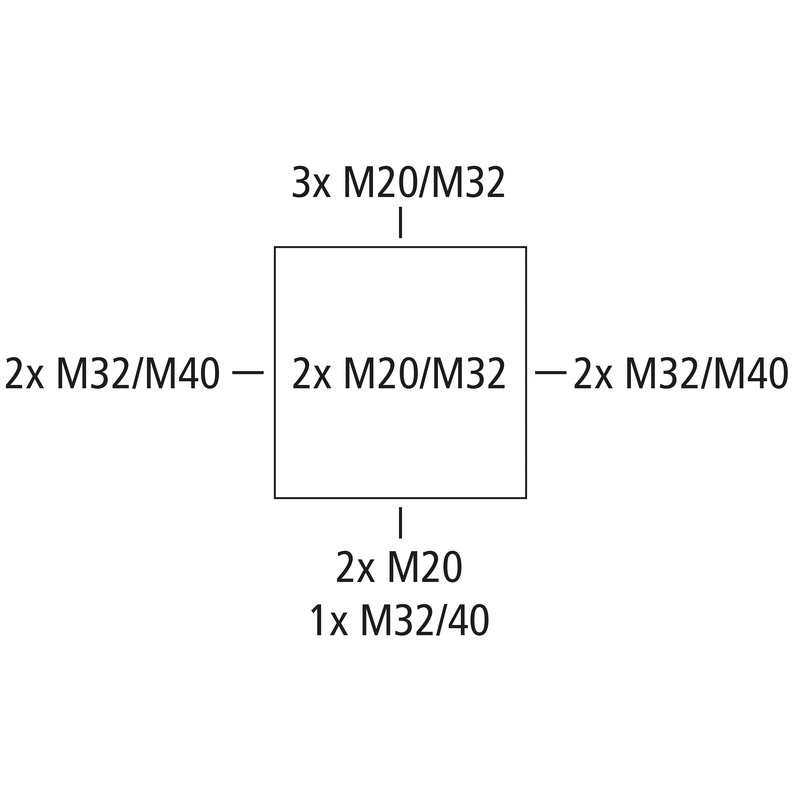

Forgreningsboks, med beskyttelsesklasse IP55/IP66, Nominelt tverrsnitt 10 mm², U_i=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Push-out membran, M20/M32/M40, (2 bak, 10 Side), innvendige feste-punkt, med skrufrie terminaler for standard installasjoner innendørs og beskyttede uteområder

grå, I_n=57 Ampere, med høytliggende, skruefri klemme Wago 2010-1201, 5-polet, maks. nominelt tverrsnitt iht. DIN EN 60998: 10 mm², klembart tverrsnitt per pol: 4 x 0,5 til 16 mm² stiv/fleksibel Cu

Vedlagt tilbehør:
4 fester IP55 M40 tetningsområde 17–30 mm, 1 tetningsplugg IP55 M40, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	0,5 mm²
maks. ledertverrsnitt	10 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP55/IP66
Nominell strøm	57 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	182 mm
Lengde	182 mm
Høyde	90 mm
Innvendig lengde	167 mm
Innvendig bredde	167 mm
Innvendig høyde	69 mm
Vekt	0.8764 kg

Materialegenskaper

UV-bestandig	nei
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C

mekaniske egenskaper

Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902660421
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN	pdf (5 MB)
Monteringsanvisning FR/ES	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	dwg (5 MB)
Dimensjonell tegning	dxf (23 MB)
Dimensjonell tegning	pdf (4 MB)

Sertifikat

CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (397 KB)
CE Erklæring DE/EN/FR	pdf (139 KB)
UKCA Erklæring EN	pdf (167 KB)
DLG Opptak DE	pdf (1 MB)
