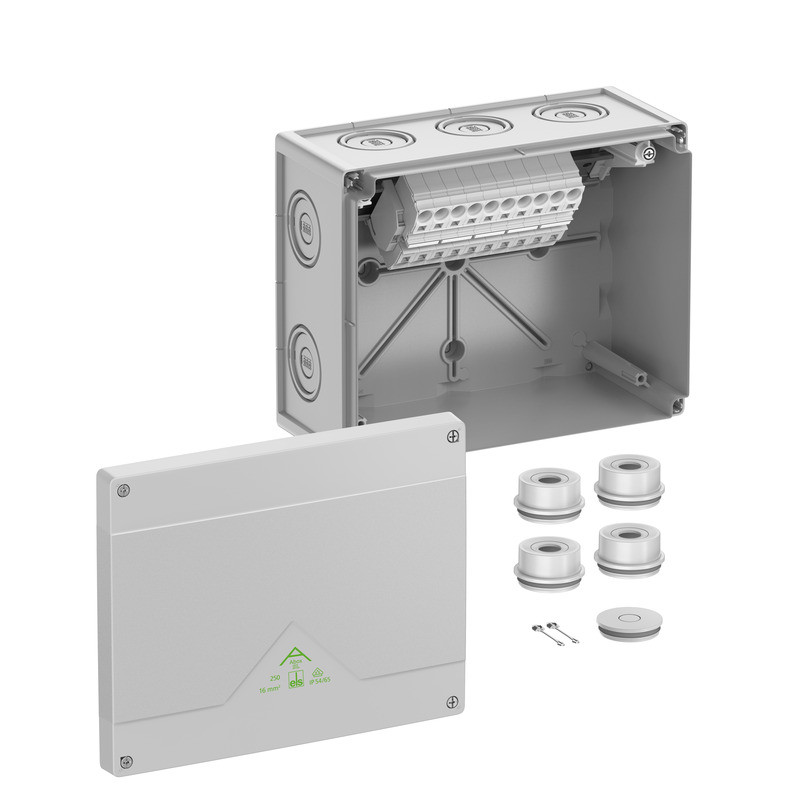

Forgreningsboks

Abox SL-16²

Produktnummer: 81644001 | Dimensjoner: 252 x 202 x 120 mm

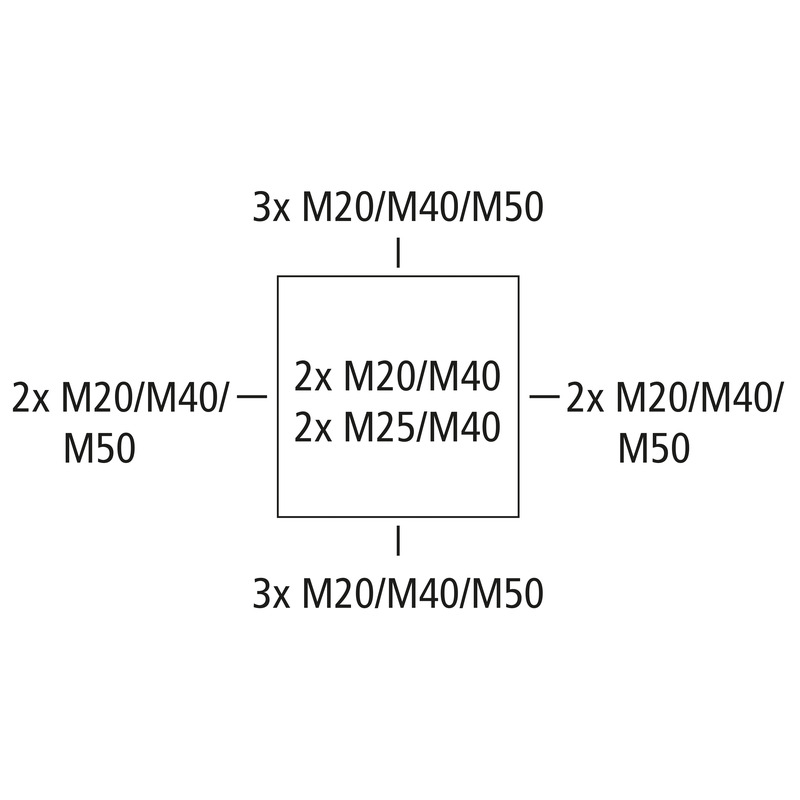

Forgreningsboks, med beskyttelsesklasse IP55/IP66, Nominelt tverrsnitt 16 mm², U_i=690 V AC, Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Push-out membran, M20/M25/M32/M40/M50, (4 bak, 10 Side), innvendige feste-punkt, med skrufrie terminaler for standard installasjoner innendørs og beskyttede uteområder

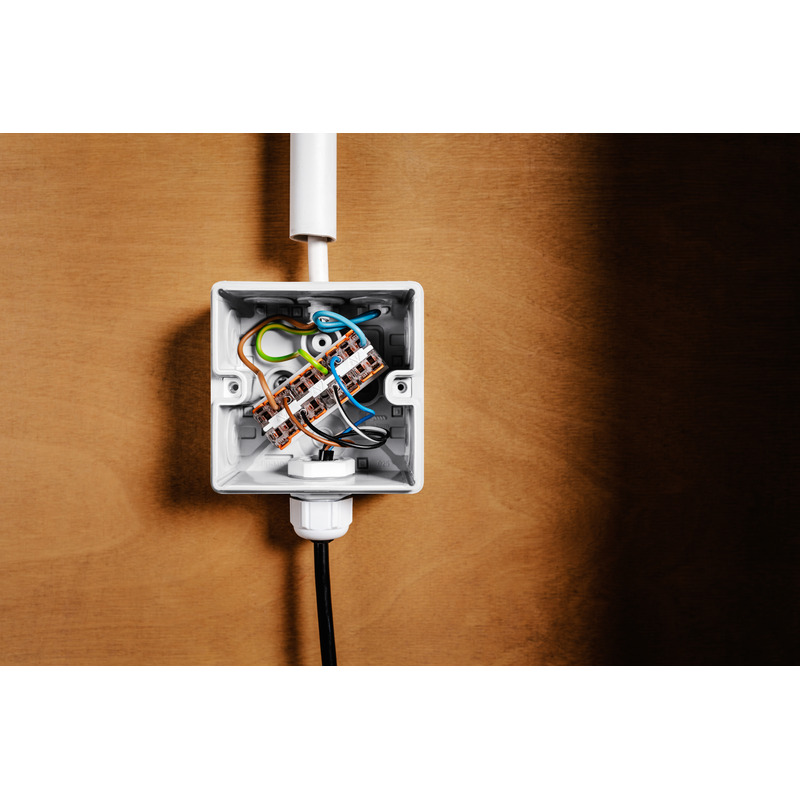

grå, I_n=76 Ampere, med høytliggende, skruefri klemme Wago 2016-1201, 5-polet, maks. nominelt tverrsnitt iht. DIN EN 60998:16 mm², klembart tverrsnitt per pol: 4 x 0,5 til 16 mm², stiv Cu, 4 x 0,5 til 25 mm² fleksibel Cu

Vedlagt tilbehør:
4 fester IP55 M40 tetningsområde 17 - 30 mm, 1 tetningsplugg IP55 M40, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	690 V
Nom. isolasjonsspenning DC	690 V
min. ledertverrsnitt	0,5 mm²
maks. ledertverrsnitt	16 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP55/IP66
Nominell strøm	76 Ampere
Klemmetype	skrueløs
Poltall	5

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	252 mm
Lengde	202 mm
Høyde	120 mm
Innvendig lengde	186 mm
Innvendig bredde	236 mm
Innvendig høyde	99 mm
Vekt	1.1494 kg

Materialegenskaper

UV-bestandig	nei
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C

mekaniske egenskaper

Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C

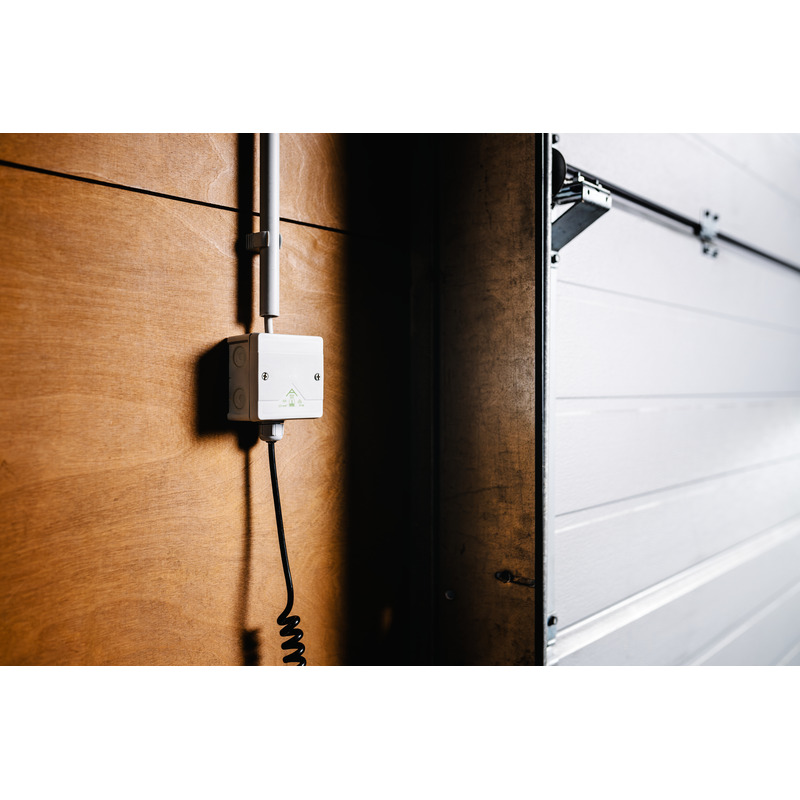

Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902660339
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85369095

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)
