Forgreningsboks

Abox 250-L

Produktnummer: 82540001 | Dimensjoner: 252 x 202 x 120 mm

E-nummer: 1236666

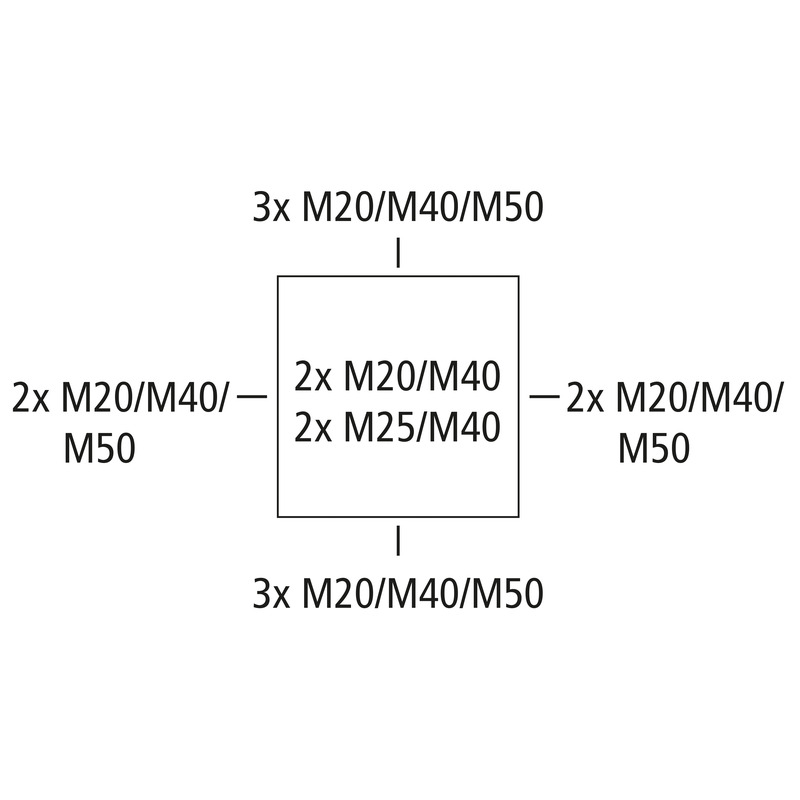

Forgreningsboks, med beskyttelsesklasse IP55/IP66, Nominelt tverrsnitt 25 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Push-out membran, M20/M25/M40/M50, (4 bak, 10 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner

grå, U_i=1000 V AC, uten klemmer

Vedlagt tilbehør:
4 fester IP55 M40 tetningsområde 17–30 mm, 1 tetningsplugg IP55 M40, dekselholderavailable from May 1, 2024

Finn grossist

elektriske egenskaper

Nom. isolasjonsspenning AC	1000 V
Nom. isolasjonsspenning DC	1000 V
maks. ledertverrsnitt	25 mm²
Beskyttelsesklasse	II
Beskyttelsesart	IP55/IP66
Klemmetype	uten

Farger

Farge underdel	grå
Farge overdel	grå

Dimensjoner

Bredde	252 mm
Lengde	202 mm
Høyde	120 mm
Innvendig lengde	186 mm
Innvendig bredde	236 mm
Innvendig høyde	99 mm
Vekt	1.0224 kg

Materialegenskaper

UV-bestandig	ja
halogenfri	ja
Brennbarhetsklasse i henhold til UL94	HB
Glødetrådtestet i henhold til EN 60695-2-11	750 °C

mekaniske egenskaper

Slagfasthet	IK07
kan plomberes	ja
Dreiemoment for dekselskruen	1.5 Nm
Monteringstype	Vegg-/takmontering
Feste	innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C	95 %
maks. relativ luftfuktighet 40°C	50 %
Omgivelsestemparatur min.	-25 °C
Omgivelsestemparatur maks.	55 °C
Omgivelsestemparatur 24h	35 °C
Monteringssted	Beskyttet utendørs

Sales Information

EAN	4013902660308
Packing Unit Code	C62
ETIM Class	EC002600
Tolltariffnummer	85389099

Materiale

Materiale underdel	Polykarbonat
Materiale overdel	Polykarbonat
Materiale tetning	Termoplastisk elastomer
Materiale dekselskrue	Rustfritt stål V2A

Sertifikater

Kontrolltegn	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn	DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES	pdf (5 MB)
Monteringsanvisning DE/EN	pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning	pdf (6 MB)
Dimensjonell tegning	dxf (36 MB)
Dimensjonell tegning	dwg (7 MB)

Sertifikat

DLG Opptak DE	pdf (1 MB)
CE Erklæring DE/EN/FR	pdf (139 KB)
CE Erklæring DE/EN/PL	pdf (141 KB)
VDE Sertifikat DE/EN	pdf (397 KB)
UKCA Erklæring EN	pdf (167 KB)

Tilbehør

Kabelskruforbindelse KVR M20-MGM

Dimensjoner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001
E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm

Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...
