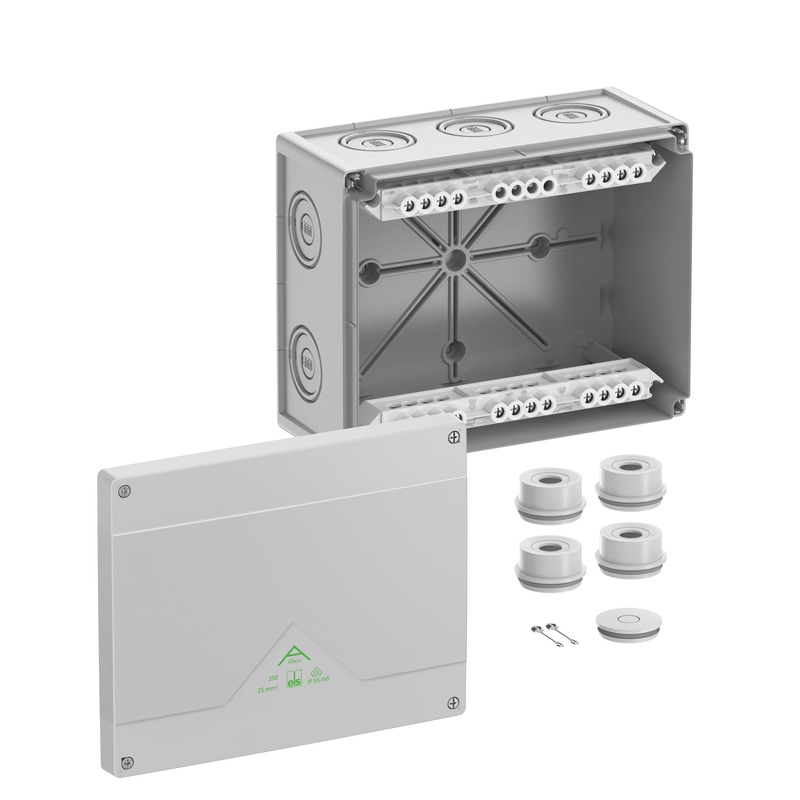

Abox 250-25² Abox 250-25²

Forgreningsboks

Abox 250-25²

Produktnummer: 82542001 | Dimensjoner: 252 x 202 x 120 mm

E-nummer: 1236616

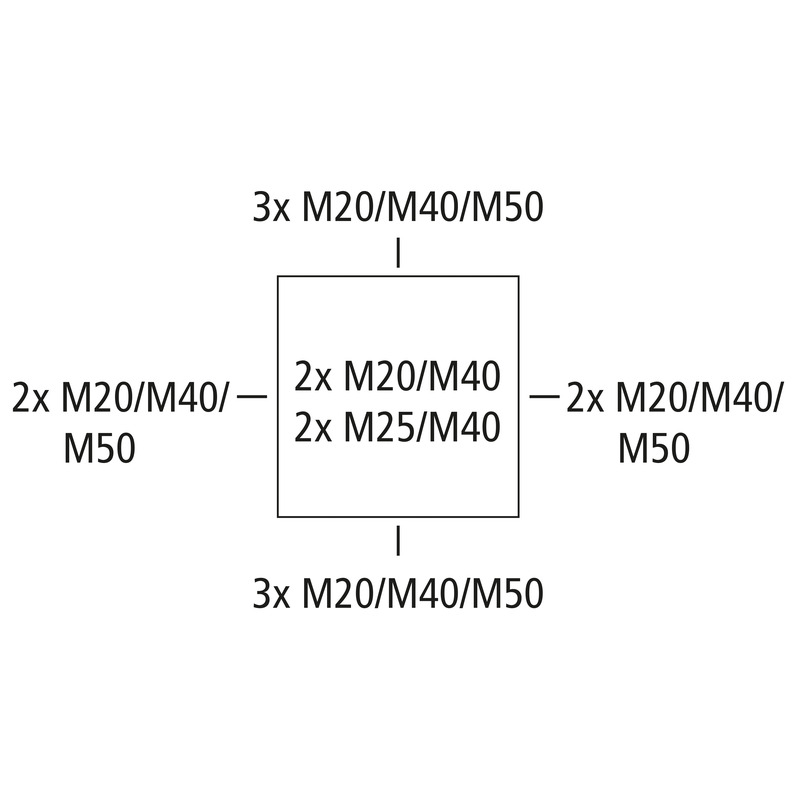

Forgreningsboks, med beskyttelsesklasse IP55/IP66, Nominelt tverrsnitt 25 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Push-out membran, M20/M25/M40/M50, (4 bak, 10 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner

grå, Ui=690 V AC, In=101 Ampere, med høytliggende skruklemme, 5-polet – 25 mm², tverrsnitt som kan klemmes per pinne: 12 × 10 mm², 8 × 16 mm², 4 × 25 mm² Cu stiv/fleksibel med lederendehylse

Vedlagt tilbehør:
4 fester IP55 M40 tetningsområde 17–30 mm, 1 tetningsplugg IP55 M40, dekselholderavailable from May 1, 2024

elektriske egenskaper

Nom. isolasjonsspenning AC 690 V
Nom. isolasjonsspenning DC 690 V
min. ledertverrsnitt 10 mm²
maks. ledertverrsnitt 25 mm²
Beskyttelsesklasse II
Beskyttelsesart IP55/IP66
Nominell strøm 101 Ampere
Klemmetype Skruklemme
Poltall 5

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 252 mm
Lengde 202 mm
Høyde 120 mm
Innvendig lengde 186 mm
Innvendig bredde 236 mm
Innvendig høyde 99 mm
Vekt 1.2924 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 750 °C

mekaniske egenskaper

Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1.5 Nm
Monteringstype Vegg-/takmontering
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 55 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902660278
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85369095

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat
Materiale tetning Termoplastisk elastomer
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning DE/EN pdf (5 MB)
Monteringsanvisning FR/ES pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning pdf (6 MB)
Dimensjonell tegning dxf (36 MB)
Dimensjonell tegning dwg (7 MB)

Sertifikat

VDE Sertifikat DE/EN pdf (397 KB)
CE Erklæring DE/EN/PL pdf (141 KB)
CE Erklæring DE/EN/FR pdf (139 KB)
DLG Opptak DE pdf (1 MB)
UKCA Erklæring EN pdf (167 KB)

Tilbehør

Kabelskruforbindelse - KVR M20-MGM

Kabelskruforbindelse KVR M20-MGM

  • Dimensjoner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001
  • E-nummer: 1243082

Tetningsområde 6 - 12 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M20-GDB/MGM

Kabelskruforbindelse KVR M20-GDB/MGM

  • Dimensjoner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tetningsområde 7 - 14 mm, Gjengelengde 9 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M25-MGM

Kabelskruforbindelse KVR M25-MGM

  • Dimensjoner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501
  • E-nummer: 1243083

Tetningsområde 9 - 16 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M32-MGM

Kabelskruforbindelse KVR M32-MGM

  • Dimensjoner : 40 x 40 x 50 mm
  • Produktnummer: 22743201
  • E-nummer: 1243084

Tetningsområde 11 - 21 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M40-MGM

Kabelskruforbindelse KVR M40-MGM

  • Dimensjoner : 50 x 50 x 54 mm
  • Produktnummer: 22744001
  • E-nummer: 1243085

Tetningsområde 16 - 28 mm, Gjengelengde 11 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Kabelskruforbindelse - KVR M50-MGM

Kabelskruforbindelse KVR M50-MGM

  • Dimensjoner : 60 x 60 x 63 mm
  • Produktnummer: 22745001
  • E-nummer: 1243086

Tetningsområde 21 - 34,5 mm, Gjengelengde 13 mm



Pakknippel, IP68/IP69*, med strekkavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
(* IP69 i...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M20

Dobbelmembranstuss DMS M20

  • Dimensjoner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1226555

Tetningsområde 7 - 13 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M25

Dobbelmembranstuss DMS M25

  • Dimensjoner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1226558

Tetningsområde 9 - 17 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M32

Dobbelmembranstuss DMS M32

  • Dimensjoner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1226561

Tetningsområde 13 - 21 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Dobbelmembranstuss - DMS M40

Dobbelmembranstuss DMS M40

  • Dimensjoner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26044001
  • E-nummer: 1243092

Tetningsområde 17 - 28 mm



Dobbelmembrannippel, IP66, med to tetningsmembraner, lukket, termoplastisk elastomer (TPE), grå, for...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M20

Påmonteringsstuss AST M20

  • Dimensjoner : 24,5 x 24,5 x 22,5 mm
  • Produktnummer: 23042001
  • E-nummer: 1243517

Tetningsområde 8 - 13,5 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer

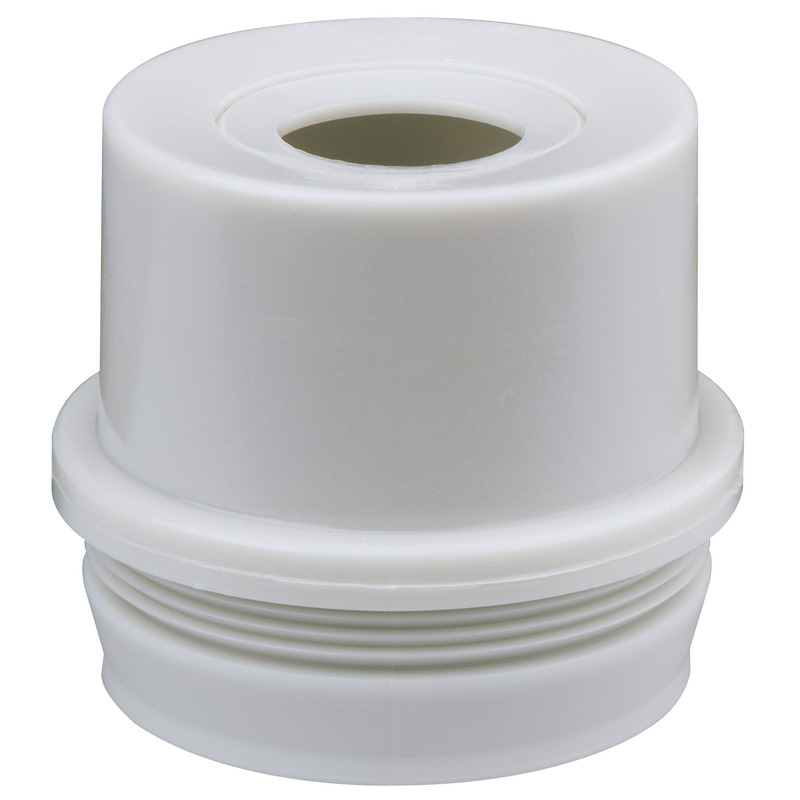

Påmonteringsstuss - AST M25

Påmonteringsstuss AST M25

  • Dimensjoner : 29,5 x 29,5 x 22,6 mm
  • Produktnummer: 23042501

Tetningsområde 9 - 18,5 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M32

Påmonteringsstuss AST M32

  • Dimensjoner : 35,5 x 35,5 x 25,1 mm
  • Produktnummer: 23043201

Tetningsområde 13 - 23 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
Påmonteringsstuss - AST M40

Påmonteringsstuss AST M40

  • Dimensjoner : 46,5 x 46,5 x 25,6 mm
  • Produktnummer: 23044001

Tetningsområde 17 - 30 mm



Stuss IP55, med åpen tetningsmembran, termoplastisk elastomer (TPE), for veggtykkelser på 1,5–4,0...



Overvåkningsliste
Detaljer
ny Monteringsplate - Abox MPI 250

Monteringsplate Abox MPI 250

  • Dimensjoner : 167 x 217 x 2,5 mm
  • Produktnummer: 89512501
  • E-nummer: 1236828

for Abox / Abox Pro 250



Montasjeplate av melaminlaminert isolerende materiale, tykkelse på 2,5 mm, grå, inkl. festeskruer....



Overvåkningsliste
Detaljer
ny DIN-skinne - Abox 160/250 NS35

DIN-skinne Abox 160/250 NS35

  • Dimensjoner : 35 x 137 x 7,5 mm
  • Produktnummer: 89531601
  • E-nummer: 1236826

for Abox / Abox Pro 160



DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...



Overvåkningsliste
Detaljer
ny DIN-skinne - Abox 250/350 NS35

DIN-skinne Abox 250/350 NS35

  • Dimensjoner : 35 x 202 x 7,5 mm
  • Produktnummer: 89533501
  • E-nummer: 1236831

for Abox / Abox Pro 350



DIN-skinne iht. DIN EN 60715, 35 × 7,5 mm, inkl. festeskruer. For montering i koblingsbokser Abox /...



Overvåkningsliste
Detaljer
ny Klemmeholder - Abox 100 KH 2006 6²

Klemmeholder Abox 100 KH 2006 6²

  • Dimensjoner : 69 x 124 x 60 mm
  • Produktnummer: 89600601
  • E-nummer: 1236820

Klemmeholder med DIN-skinne NS35 til montering av rekkeklemmer av...



Klemmeholder inkl. festemateriale for montering av Wago installasjons- og rekkeklemmer i Abox- /...



Overvåkningsliste
Detaljer
ny Terminalblokk - Abox 250/350 KLS-25²/35²

Terminalblokk Abox 250/350 KLS-25²/35²

  • Dimensjoner : 21 x 205 x 48 mm
  • Produktnummer: 89643501

høytliggende skruklemme til for Abox/Abox Pro 250/350, 5-polet – 35...



Tilkoblingsklemme i henhold til DIN EN 60998 (VDE 0613), Ui=690V. For montering i koblingsbokser...



Overvåkningsliste
Detaljer
ny Mast-/rørfeste monteringssett - MABF 150-2

Mast-/rørfeste monteringssett MABF 150-2

  • Dimensjoner : 43 x 150 x 15 mm
  • Produktnummer: 89603101

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene 250...



Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...



Overvåkningsliste
Detaljer
ny Mast-/rørfeste monteringssett - MABF 215-1

Mast-/rørfeste monteringssett MABF 215-1

  • Dimensjoner : 47 x 215 x 15 mm
  • Produktnummer: 89604001
  • E-nummer: 1236838

for koblingsbokser Abox / Abox Pro fra og med 2024 av typene Abox 250...



Mast-/rørfestesett av rustfritt stål V2A med festeskruer og hurtigklemme, for mast-/rørdiameter fra...



Overvåkningsliste
Detaljer

CAD-data

CAD-data Last ned 3D-CAD-data

Din forespørsel

Din informasjon
Bedriftsdata
CAD-format

Anbudstekster

Lignende produkter

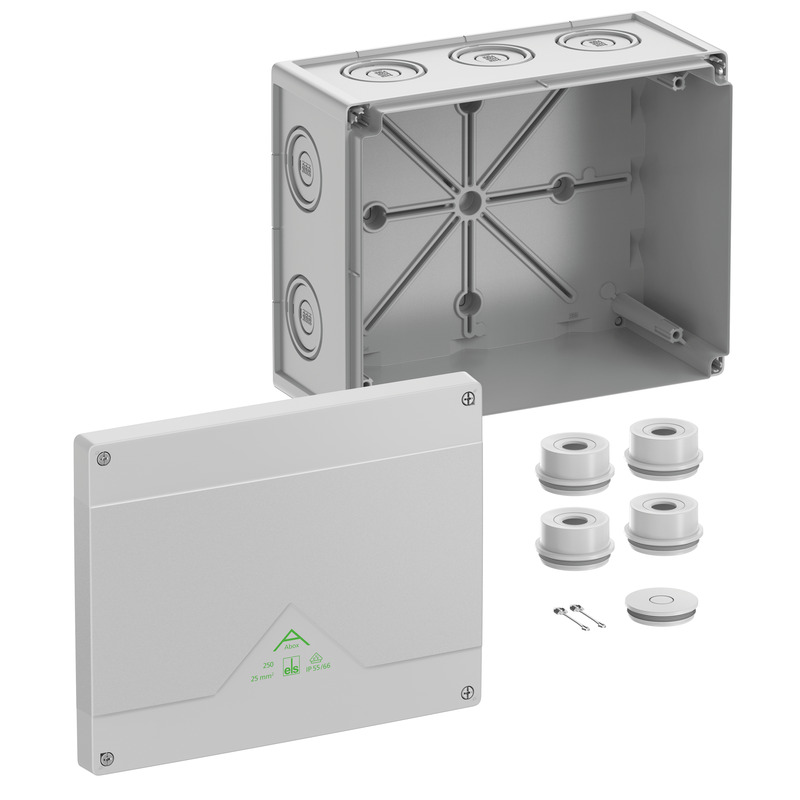

ny Forgreningsboks - Abox 250-L
