Abzweigkasten Abox 350-L (83540001) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
ny

Forgreningsboks

Abox 350-L

Produktnummer: 83540001 | Dimensjoner: 252 x 252 x 120 mm

E-nummer: 1236667

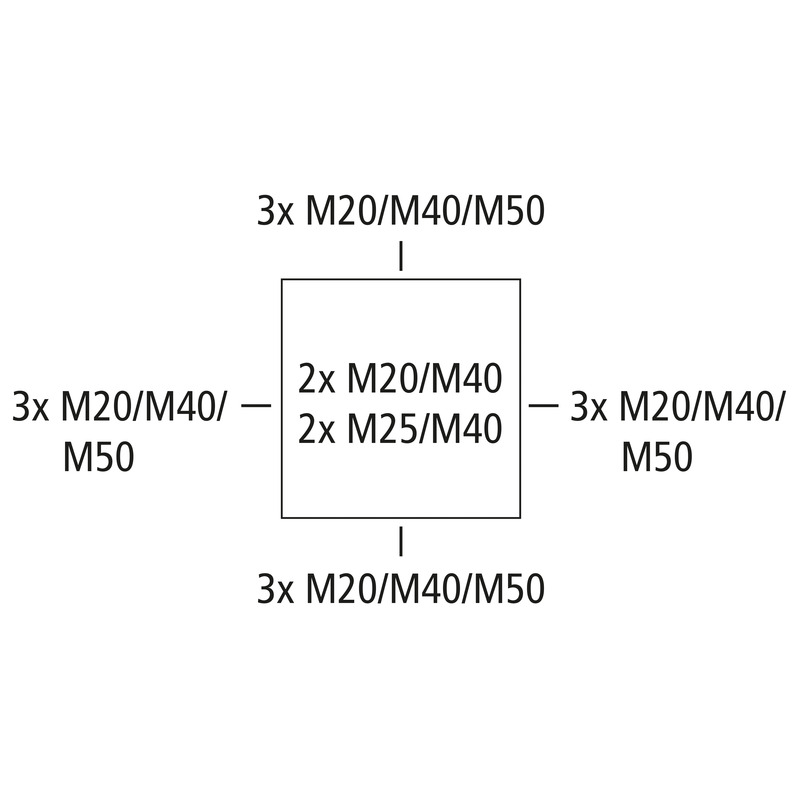

Forgreningsboks, med beskyttelsesklasse IP55/IP66, Nominelt tverrsnitt 35 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), Push-out membran, M20/M25/M40/M50, (4 bak, 12 Side), innvendige feste-punkt, for standard innendørs og beskyttet utendørs installasjoner

grå, Ui=1000 V AC, uten klemmer

Vedlagt tilbehør:
4 fester IP55 M40 tetningsområde 17–30 mm, 1 tetningsplugg IP55 M40, dekselholderavailable from May 1, 2024

elektriske egenskaper

Nom. isolasjonsspenning AC 1000 V
Nom. isolasjonsspenning DC 1000 V
maks. ledertverrsnitt 35 mm²
Beskyttelsesklasse II
Beskyttelsesart IP55/IP66
Klemmetype uten

Farger

Farge underdel grå
Farge overdel grå

Dimensjoner

Bredde 252 mm
Lengde 252 mm
Høyde 120 mm
Innvendig lengde 236 mm
Innvendig bredde 236 mm
Innvendig høyde 99 mm
Vekt 1.1834 kg

Materialegenskaper

UV-bestandig ja
halogenfri ja
Brennbarhetsklasse i henhold til UL94 HB
Glødetrådtestet i henhold til EN 60695-2-11 750 °C

mekaniske egenskaper

Slagfasthet IK07
kan plomberes ja
Dreiemoment for dekselskruen 1.5 Nm
Monteringstype Vegg-/takmontering
Feste innvendige feste-punkt

Betingelser i omgivelsene

maks. relativ luftfuktighet 25°C 95 %
maks. relativ luftfuktighet 40°C 50 %
Omgivelsestemparatur min. -25 °C
Omgivelsestemparatur maks. 55 °C
Omgivelsestemparatur 24h 35 °C
Monteringssted Beskyttet utendørs

Sales Information

EAN 4013902660247
Packing Unit Code C62
ETIM Class EC002600
Tolltariffnummer 85389099

Materiale

Materiale underdel Polykarbonat
Materiale overdel Polykarbonat
Materiale tetning Termoplastisk elastomer
Materiale dekselskrue Rustfritt stål V2A

Sertifikater

Kontrolltegn VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolltegn DLG (ammoniakkresistens)

Last ned datablad

Last ned datablad

Monteringsanvisning

Monteringsanvisning FR/ES pdf (5 MB)
Monteringsanvisning DE/EN pdf (5 MB)

Dimensjonsblad

Dimensjonell tegning pdf (5 MB)
Dimensjonell tegning dwg (6 MB)
Dimensjonell tegning dxf (29 MB)

Sertifikat

DLG Opptak DE pdf (1 MB)
CE Erklæring DE/EN/PL pdf (141 KB)
UKCA Erklæring EN pdf (167 KB)
VDE Sertifikat DE/EN pdf (397 KB)
CE Erklæring DE/EN/FR pdf (139 KB)
