Forgreningsboks
Produktnummer: 40200101 | Dimensjoner: 92 x 92 x 60 mm
E-nummer: 1236784

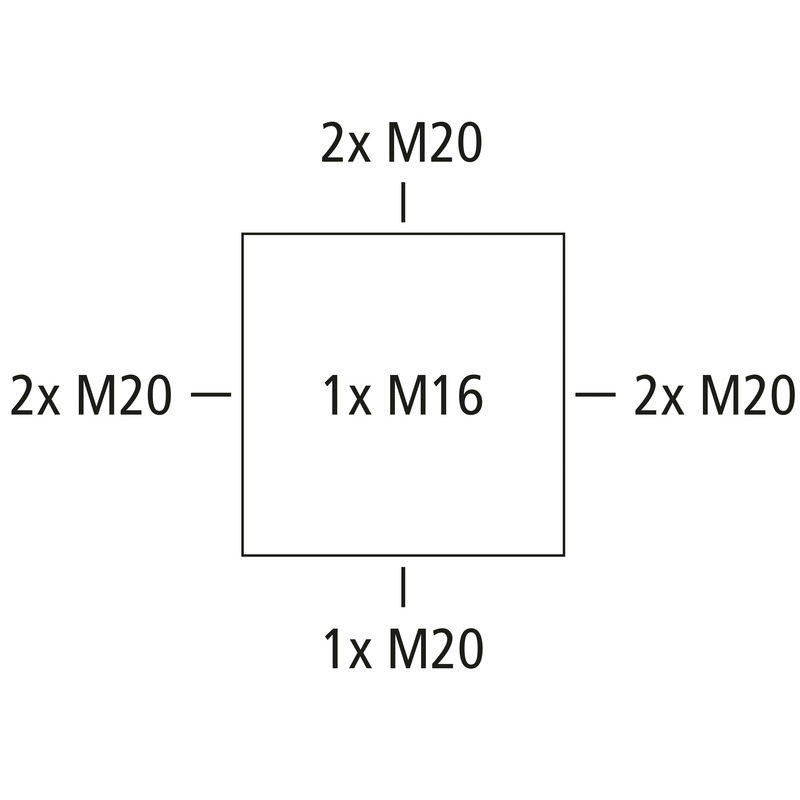

Forgreningsboks, med beskyttelsesklasse IP66/IP67/IP69, Nominelt tverrsnitt 2,5 mm², Sertifisert til VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakkresistens), DNV (Klasse: Skip og offshoreinstallasjoner), Push-out membran, M16/M20, (1 bak, 7 Side), Utvendige festeører, for installasjoner i industrimiljø og ubeskyttede uteområder
svart, Ui=1000 V AC, uten klemmer
Vedlagt tilbehør:
4 doble membrannipler IP66 M20 tetningsområde 7–13 mm, dekselholderavailable from May 1, 2024
| Nom. isolasjonsspenning AC | 1000 V |
|---|---|
| Nom. isolasjonsspenning DC | 1000 V |
| maks. ledertverrsnitt | 2,5 mm² |
| Beskyttelsesklasse | II |
| Beskyttelsesart | IP66/IP67/IP69 |
| Klemmetype | uten |
| Farge underdel | svart |
|---|---|
| Farge overdel | svart |
| Bredde | 92 mm |
|---|---|
| Lengde | 92 mm |
| Høyde | 60 mm |
| Innvendig lengde | 78 mm |
| Innvendig bredde | 78 mm |
| Innvendig høyde | 40 mm |
| Vekt | 0.1717 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brennbarhetsklasse i henhold til UL94 | V0 |
| Glødetrådtestet i henhold til EN 60695-2-11 | 960 °C |
| Slagfasthet | IK09 |
|---|---|
| kan plomberes | ja |
| Dreiemoment for dekselskruen | 1.5 Nm |
| Monteringstype | Vegg-/takmontering |
| Feste | Utvendige festeører |
| maks. relativ luftfuktighet 25°C | 95 % |
|---|---|
| maks. relativ luftfuktighet 40°C | 50 % |
| Omgivelsestemparatur min. | -35 °C |
| Omgivelsestemparatur maks. | 80 °C |
| Omgivelsestemparatur 24h | 60 °C |
| Monteringssted | eksponerte utendørs områder |
| EAN | 4013902662104 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tolltariffnummer | 85389099 |
| Materiale underdel | Polykarbonat |
|---|---|
| Materiale overdel | Polykarbonat |
| Materiale tetning | Termoplastisk elastomer |
| Materiale dekselskrue | Rustfritt stål V2A |
| Kontrolltegn | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolltegn | DLG (ammoniakkresistens) |
| Kontrolltegn | DNV (Klasse: Skip og offshoreinstallasjoner) |
